Γραμμικός οδηγός
>
|
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | ZANE |
| Πιστοποίηση | CE，ISO |

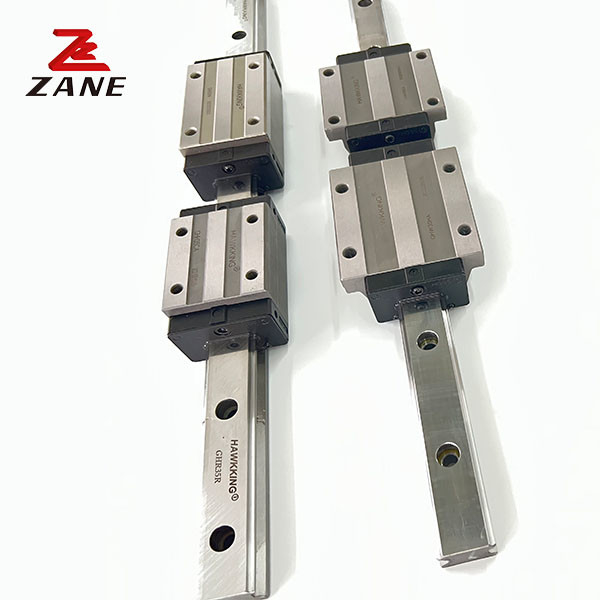

Μικροσκοπική γραμμική γραμμή καθοδήγησης ακριβείας για μηχανή CNCΓενετικά τροποποιημέναΣειρά
Στο ZANE, θα βρείτε γραμμικές ράγες καθοδήγησης και γραμμικά ρυμουλκούμενα καθοδήγησης που καλύπτουν ένα ευρύ φάσμα γενικών μηχανημάτων και εξοπλισμού υψηλής ακρίβειας σε όλους τους κλάδους.ΖΑΝΕΤο σύστημα SGL Slide Guide χρησιμοποιεί ένα σιδηρόδρομο τύπου προφίλ που επωφελείται από το σχεδιασμό της σφαίρας ανακύκλωσης.
Συνδυάζοντας το συμπαγές σχεδιασμό με υλικά υψηλής ποιότητας και ακριβή κατασκευή, μπορούμε να παρέχουμε υψηλές δυνατότητες φόρτωσης για χρήση σε μικρούς εξοπλισμούς.Έχουμε συμπεριλάβει προηγμένα χαρακτηριστικά όπως απορρόφηση σφαλμάτων, την πρόληψη της σκόνης και την ολοκληρωμένη λίπανση για να αυξήσετε την απόδοσή σας και να διατηρήσετε τα μηχανήματά σας σε λειτουργία, ακόμη και σε απαιτητικά περιβάλλοντα.
2-7-1 GMH-CA/GMH-HA/GMH-SA
| Σχήμα | Μέγεθος συνδυασμού (mm) | Μέγεθος τεμαχίου ((mm) | Μέγεθος σιδηροτροχιάς (mm) | Ονομαστικό δυναμικό φορτίο | Ονομαστικό στατικό φορτίο |
Επιτρεπόμενη στατική στιγμή Kgf*M
(kgf • m) |
Διάμετροι βρόχου στερέωσης συρόμενης σιδηροτροχιάς (μμ) |
||||||||||||||||
| H | Χλ | N | W | Β | Βλ | γ | Α1 | Α | MxL | Wr | Ηρ | D | h | d | Π | Ε | C ((kgf) | C ((kgf) | Ο κ. | Μπ | Η δικιά μου | ||
| GMH3CA | 4 | 1 | 2.5 | 8 | - | - | 3.5 | 6.7 | 11.5 | Ml. 6x1. 3 | 3 | 2.6 | - | - | ΜΙ 6 | 10 | 5 | 19 | 32 | 0. 06 | 0. 04 | 0. 04 | M1.6xL |
| GMH3HA | 5.5 | 10.7 | 15.5 | M2xl. 3 | 3 | 30 | 58 | 0.09 | 0.11 | 0. 11 | |||||||||||||
| GMH5CA | 6 | 1 | 3.5 | 12 | 8 | 2 | - | 9.6 | 16 | M2xl. 5 | 5 | 3.7 | 3.6 | 0.8 | 2.4 | 15 | 7.5 | 34 | 56 | 0.17 | 0.1 | 0.1 | M2X6 |
| GMH5HA | 8 | - | 12.6 | 19 | 45 | 92 | 0. 24 | 0.21 | 0.21 | ||||||||||||||
| GMH7CA | 8 | 1.5 | 5 | 17 | 12 | 2.5 | 8 | 14.3 | 23.5 | M2x2. 5 | 7 | 5 | 4.2 | 2.3 | 2.4 | 15 | 7.5 | 100 | 127 | 0.48 | 0. 29 | 0. 29 | M2X6 |
| GMH7HA | 12 | 21.6 | 31 | 140 | 200 | 0. 78 | 0.9 | 0.49 | |||||||||||||||
| GMH7SA | - | 9.6 | 19 | 96 | 116 | 0. 42 | 0.18 | 0.15 | |||||||||||||||
| GMH9CA | 10 | 2 | 5.5 | 20 | 15 | 2.5 | 10 | 20.8 | 30 | M3x3 | 9 | 6 | 6 | 3.5 | 3.5 | 20 | 10 | 190 | 260 | 1.2 | 0. 75 | 0. 75 | M3X8 |
| GMH9HA | 15 | 30.9 | 40.5 | 260 | 410 | 2 | 1.9 | 1.9 | |||||||||||||||
| GMH9SA | - | 11.9 | 21.5 | 120 | 151 | 0.7 | 0.3 | 0. 24 | |||||||||||||||
| GMH12CA | 13 | 3 | 7.5 | 27 | 20 | 3.5 | 15 | 21.6 | 34 | M3x3. 5 | 12 | 8 | 6.5 | 4.5 | 3.5 | 25 | 12.5 | 290 | 400 | 2.6 | 1.4 | 1.4 | M3X8 |
| GMH12HA | 20 | 32 | 44 | 380 | 600 | 3.9 | 3.7 | 3.7 | |||||||||||||||
| GMH12SA | - | 13 | 25 | 225 | 243 | 1.5 | 0. 53 | 0.46 | |||||||||||||||
| GMH15CA | 16 | 4 | 8.5 | 32 | 25 | 3.5 | 20 | 27.9 | 42 | M3x4 | 15 | 10 | 6.5 | 4.5 | 3.5 | 40 | 20 | 470 | 570 | 4.6 | 2.2 | 2.2 | M3X10 |
| GMH15HA | 25 | 42.8 | 57 | 650 | 930 | 7.5 | 5.9 | 5.9 | |||||||||||||||
| GMH15SA | - | 17.7 | 32 | 356 | 397 | 3.1 | 1.2 | 1 | |||||||||||||||
| GMH20CA | 20 | 5 | 10 | 10 | 30 | 5 | 25 | 34.6 | 50 | M4x6 | 20 | 11 | 9.5 | 5.5 | 6 | 60 | 30 | 678 | 926 | 9.4 | 5.4 | 4.5 | M5X14 |
| GMH20HA | 30 | 52.3 | 68 | 868 | 1316 | 13.4 | 10.4 | 8.7 | |||||||||||||||
| GMH20SA | - | 22.3 | 38 | 467 | 540 | 5.5 | 2 | 1.7 | |||||||||||||||
