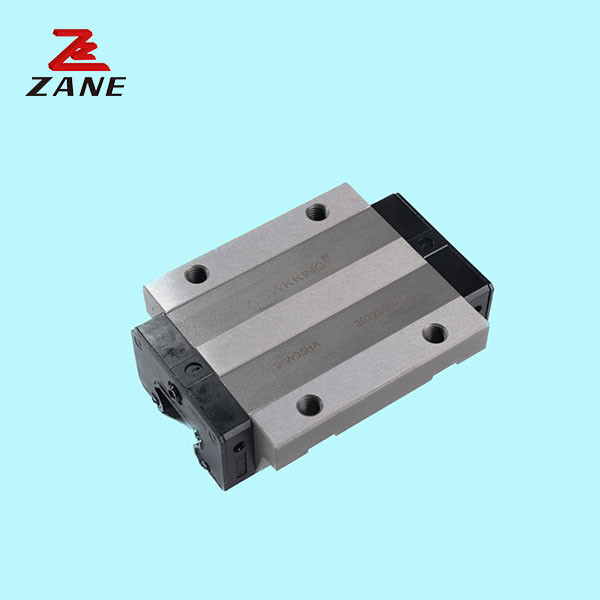

GMH Series Linear Guide Slide 5mm High Precision For Dispensing Machine
  • GMH Series Linear Guide Slide 5mm High Precision For Dispensing Machine
  • GMH Series Linear Guide Slide 5mm High Precision For Dispensing Machine
  • GMH Series Linear Guide Slide 5mm High Precision For Dispensing Machine
GMH Series Linear Guide Slide 5mm High Precision For Dispensing Machine

GMH Series Linear Guide Slide 5mm High Precision For Dispensing Machine

Τόπος καταγωγής Κίνα
Μάρκα ZANE
Πιστοποίηση CE，ISO
Λεπτομέρειες προϊόντων
Ονομασία του προϊόντος:
γραμμική ράγα οδηγών
Λειτουργία τρεξίματος:
Μετακόμιση
Πλάτος της ράγας οδηγών:
3/5/7/9/12/15/20mm
Μήκος της ράγας φωτογραφικών διαφανειών:
διάστημα 40250mm/15mm
Ύψος συνδυασμού:
420mm
Ύψος ραγών φωτογραφικών διαφανειών:
15mm
Εφαρμογή:
Μηχανήματα
Τύπος:
Γραμμικό Guideway κινήσεων
Επισημαίνω:

Γραμμική ολίσθηση οδηγού σειράς GMH

,

Σλάιντ γραμμικού οδηγού για μηχανή διανομής

,

γραμμικές ράγες υψηλής ακρίβειας 5 mm

Περιγραφή προϊόντων

Μίνι γραμμική οδήγηση σιδηροδρόμου



Περιγραφή του προϊόντος

  • [Εύκολη εγκατάσταση]Κανονικός γραμμικός σιδηρόδρομος MGN12.Δύση 12mm, πάχος 8mm.Με προ-τρυπημένη τρύπα τοποθέτησης 3,5mm.Οι τρύπες τοποθέτησης είναι μετρικές.Η απόσταση είναι 25mm.Αυτή η γραμμική σιδηροτροχιές υποτίθεται ότι χρησιμοποιούν M3 * 8mm βίδες και T νάτλους.
  • [Υψηλής ποιότητας υλικό]Η γραμμική σιδηροτροχιά είναι κατασκευασμένη από πολύ σκληρό ανοξείδωτο χάλυβα, το οποίο έχει τα χαρακτηριστικά της ισχυρής ακαμψίας, υψηλής ακρίβειας, και αντοχή στη σκουριά.,που μπορεί να αντέξει το φορτίο σε όλες τις κατευθύνσεις.



2-7-1 GMH-CA/GMH-HA/GMH-SA



Σχήμα Μέγεθος συνδυασμού (mm) Μέγεθος τεμαχίου ((mm) Μέγεθος σιδηροτροχιάς (mm) Ονομαστικό δυναμικό φορτίο Ονομαστικό στατικό φορτίο

Επιτρεπόμενη στατική στιγμή

Kgf*M





(kgf • m)

Διάμετροι βρόχου στερέωσης συρόμενης σιδηροτροχιάς

(μμ)
H Χλ N W Β Βλ γ Α1 Α MxL Wr Ηρ D h d Π Ε C ((kgf) C ((kgf) Ο κ. Μπ Η δικιά μου
GMH3CA 4 1 2.5 8 - - 3.5 6.7 11.5 Ml. 6x1. 3 3 2.6 - - ΜΙ 6 10 5 19 32 0. 06 0. 04 0. 04 M1.6xL
GMH3HA 5.5 10.7 15.5 M2xl. 3 3 30 58 0.09 0.11 0. 11
GMH5CA 6 1 3.5 12 8 2 - 9.6 16 M2xl. 5 5 3.7 3.6 0.8 2.4 15 7.5 34 56 0.17 0.1 0.1 M2X6
GMH5HA 8 - 12.6 19 45 92 0. 24 0.21 0.21
GMH7CA 8 1.5 5 17 12 2.5 8 14.3 23.5 M2x2. 5 7 5 4.2 2.3 2.4 15 7.5 100 127 0.48 0. 29 0. 29 M2X6
GMH7HA 12 21.6 31 140 200 0. 78 0.9 0.49
GMH7SA - 9.6 19 96 116 0. 42 0.18 0.15
GMH9CA 10 2 5.5 20 15 2.5 10 20.8 30 M3x3 9 6 6 3.5 3.5 20 10 190 260 1.2 0. 75 0. 75 M3X8
GMH9HA 15 30.9 40.5 260 410 2 1.9 1.9
GMH9SA - 11.9 21.5 120 151 0.7 0.3 0. 24
GMH12CA 13 3 7.5 27 20 3.5 15 21.6 34 M3x3. 5 12 8 6.5 4.5 3.5 25 12.5 290 400 2.6 1.4 1.4 M3X8
GMH12HA 20 32 44 380 600 3.9 3.7 3.7
GMH12SA - 13 25 225 243 1.5 0. 53 0.46
GMH15CA 16 4 8.5 32 25 3.5 20 27.9 42 M3x4 15 10 6.5 4.5 3.5 40 20 470 570 4.6 2.2 2.2 M3X10
GMH15HA 25 42.8 57 650 930 7.5 5.9 5.9
GMH15SA - 17.7 32 356 397 3.1 1.2 1
GMH20CA 20 5 10 10 30 5 25 34.6 50 M4x6 20 11 9.5 5.5 6 60 30 678 926 9.4 5.4 4.5 M5X14
GMH20HA 30 52.3 68 868 1316 13.4 10.4 8.7
GMH20SA - 22.3 38 467 540 5.5 2 1.7
