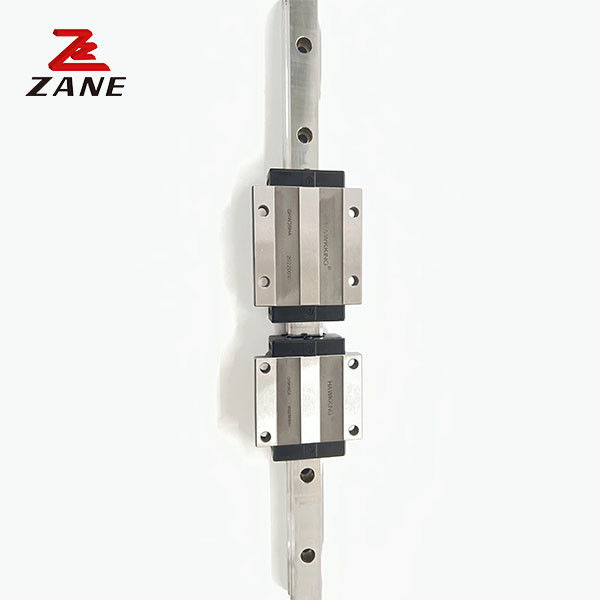

Γραμμική ράγα οδηγού CE HGH55 Γραμμική ράγα υψηλής ακρίβειας 1000 mm

Γραμμική ράγα οδηγού CE HGH55 Γραμμική ράγα υψηλής ακρίβειας 1000 mm

Γραμμική ράγα οδηγού CE HGH55 Γραμμική ράγα υψηλής ακρίβειας 1000 mm

Τόπος καταγωγής	Κίνα
Μάρκα	ZANE
Πιστοποίηση	CE，ISO
Αριθμό μοντέλου	GHH-CA/GHH-HA

Λεπτομέρειες προϊόντων

Ονομασία του προϊόντος:

Γραμμική Guideway ράγα

Μέγεθος:

100mm έως 1000mm

Φραγμός:

πρότυπα ή φλάντζα

Τύπος φορτίων:

Φορτίο ανύψωσης, ελαφρύ φορτίο, μέσο φορτίο

Εφαρμογή:

Σιδηρόδρομος γραμμών αυτοματοποίησης

Ύψος ραγών φωτογραφικών διαφανειών:

15-53mm

Δομή:

Ράγα φωτογραφικών διαφανειών + φραγμός φωτογραφικών διαφανειών

Απόδοση:

Υψηλή τρέχοντας απόδοση

Επισημαίνω:

Γραμμική ράγα οδηγού HGH55

,

γραμμική ράγα υψηλής ακρίβειας 1000 mm

,

γραμμική ράγα CE 1000 mm

Περιγραφή προϊόντων

μήκος από 100 mm έως 1000 mm υψηλής ακρίβειας γραμμικό οδηγό HGH55

μήκος από 100 mm έως 1000 mm υψηλής ακρίβειας γραμμικό οδηγό HGH55

Ακριβότητα

Με βάση την ακρίβεια λειτουργίας των σφαιρικών διαφωτιστικών που κινούνται στις ράγες, η απαιτούμενη ακρίβεια κίνησης εκφράζεται σε έναν συγκεκριμένο κωδικό βαθμού ακρίβειας, όπως P5 ή PN, ανάλογα με τον κατασκευαστή.

Εφαρμοσμένα φορτία

Αυτά είναι τα φορτία που εφαρμόζονται στους γραμμικούς οδηγούς, οι οποίοι συνήθως αποτελούνται από το βάρος ενός πίνακα, το βάρος των μεταφερόμενων αντικειμένων και

Τα φορτία εφαρμόζονται συνήθως κατακόρυφα ή πλευρικά κατά τον άξονα κίνησης.

Σχήμα	Μέγεθος συνδυασμού (mm)			Μέγεθος τεμαχίου ((mm)												Μέγεθος σιδηροτροχιάς (mm)							Άλλες συσκευές για την κατασκευή τροχιάς μέγεθος	Βασικό σταθερό δυναμικό φορτίο	Βασικό σταθερό σταθερό φορτίο	Επιτρεπόμενη στατική στιγμή			βάρος
																										Ο κ. Γνωρίζω	MP kNf	Το kNF μου.	μπλοκ χιλιόγραμμο	διαφάνεια kg/n
	H	HΕγώ...	N	W	Β	ΒΕγώ...	Γ	Λι	Α	ΚΕγώ...	G	Mxl	Τ	h2	h3	WR	HR	D	h	d	Π	Ε	(μμ)	C (((kN)	Co ((kN)
GHH15CA	28	4.3	9.5	34	26	4	26	39.4	61.4	10	5.3	M4x5	6	7.95	7.7	15	15	7.5	5.3	4.5	60	20	M4xl6	11.38	25.31	0.17	0.15	0.15	0.18	1.45
GHH20CA	30	4.6	12	44	32	6	36	50.5	77.5	12.25	12	M5x6	8	6	7	20	17.5	9.5	8.5	6	60	20	M5xl6	17.75	37.84	0.38	0.27	0.27	0.30	2.21
GHH20HA							50	65.2	92.2	12.6														21.18	48.84	0.48	0.47	0.47	0.39
GHH25CA	40	5.5		48	35	6.5	35	58	84	16.8	12	M6x8	8	10		23	22	11	9	7	60	20	M6x20	26.48	56.19	0.64	0.51	0.51	0. 51	3.21
GHH25HA			12.5				50	78.6	104.6	19.6														32. 75	76.00	0.87	0.88	0.88	0.69
GHH30CA	45	6	16	60	40	10	40	70	97.4	20.25	12	M8xl0	8.5	9.5		28	26	14	12	9	80	20		38.74	83.06	1.06	0.85	0.85	0.88	4. 47
GHH30HA							60	93	120.4	21.75					13.8								M8x2ij	47.27	110.13	1.40	1.47	1.47	1.16
GHH35CA	55		18	70	50	10	50	80	112.4	20.6	12			16	19.6	34	29	14	12	9	80	20		49.52	102.87	1.73	1.20	1. 20	1.45	6. 30
GHH35HA		1.5					72	105.8	138.2	22.5		M8xl2												60.21	136.31	2.29	2.08	2.08	1.92
GHH45CA	70	9.5		86	60	13	60	97	139.4	23		M10xl7	16			45	38	20	17	14	105		M12x35	77.57	155.93	3.01	2.35	2.35	2.73	10.41
GHH45HA			20.5				80	128.8	171.2	28.9				Λογικό 8.	30.5							22.5		94.54	207.12	4.00	4.07	4.07	3.61
GHH55CA	80			100	75		75	117.7	166.7	27.35		M12xl8		22	29	53	44	23	20	16	120	30	M14x45	114.44	227. 81	5.66	4.06	4.06	4.17	15.08
GHH55HA		13	23. 5			12. 5	95	155.8	204.8	36.4	12.9													139.35	301.26	7.49	7.01	7.01	5.49
GHH65CA	90	15		126	76	25	70	144.2	200.2	43.1			25	15	15	63	53	26	22	18	150	35	Μ16x50	163.63	324.71	10.02	6.44	6.44	7.00	21.18
GHH65HA			31.5				120	203.6	259.6	47.8	12.9	Μ16x20												208.36	457.15	14.15	11.12	11.12	9.82

Γραμμική ράγα οδηγού CE HGH55 Γραμμική ράγα υψηλής ακρίβειας 1000 mm 0

Γραμμική ράγα οδηγού CE HGH55 Γραμμική ράγα υψηλής ακρίβειας 1000 mm 1

Συμβουλές για την παραγγελία γραμμικών οδηγών και γραμμικών οδηγών:

(1) Πείτε μας το πλάτος της γραμμικής καθοδήγησης: π.χ. 9mm

(2) Ποιος είναι ο κωδικός μεγέθους των γραμμικών οδηγητικών τεμαχίων, π.χ. MGN9C, HGH15CA κλπ.

(3) Ποιο είναι το γραμμικό μήκος οδηγού που χρειάζεστε, και πόσα μπλοκ οδηγού σε ένα γραμμικό οδηγό, παρακαλώ; π.χ. MNG91R80MM, 1 τεμάχια από τα μπλοκ στο 80mm γραμμικό οδηγό

Όλοι οι τύποι που μπορούμε να παράγουμε είναι γραμμικοί οδηγοί:

Επικαιροποιείται για την παραγωγή υλικών που χρησιμοποιούνται για την παραγωγή υλικών που περιέχουν:

HGW15CC HGW20CC HGW25CC HGW30CC HGW35CC HGW45CC HGW55CC HGW65CC

HGH20HA HGH25HA HGH30HA HGH35HA

Επικαιροποιημένα συστήματα για την παρακολούθηση των επιβατών

Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα προϊόντα που προορίζονται για την παραγωγή χλωριούχου χλωριούχου.

Ειδικότερα, οι εν λόγω ουσίες μπορούν να χρησιμοποιηθούν για την αντιμετώπιση των διαταραχών που προκαλούνται από την αλκοόλη.

Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα οχήματα που είναι κατασκευασμένα για την παραγωγή οχημάτων με κινητήρα.

Τα πλεονεκτήματά μας για τη σειρά HG:

1Ολοκληρώνει το σύστημα συρόμενων μονάδων με υψηλή ακρίβεια και μπορεί να μετακινηθεί χωρίς εκτροπή.

2- Μακροχρόνια χρήση.

3Γρήγορη παράδοση και καλή εξυπηρέτηση.

4.Μεγάλο απόθεμακαι χονδρική πώληση χαμηλών παρτίδων.

5. ISO9001:2008

6. Ανταγωνιστικήτιμή, καλή ποιότητα, γρήγορη παράδοση.

7.Γρήγορη απάντησηΕπικοινωνία με ταχυδρομεία ή λύση ερωτήσεων γρήγορα.

8Ειλικρινής συνεργασία και εξυπηρέτηση.
