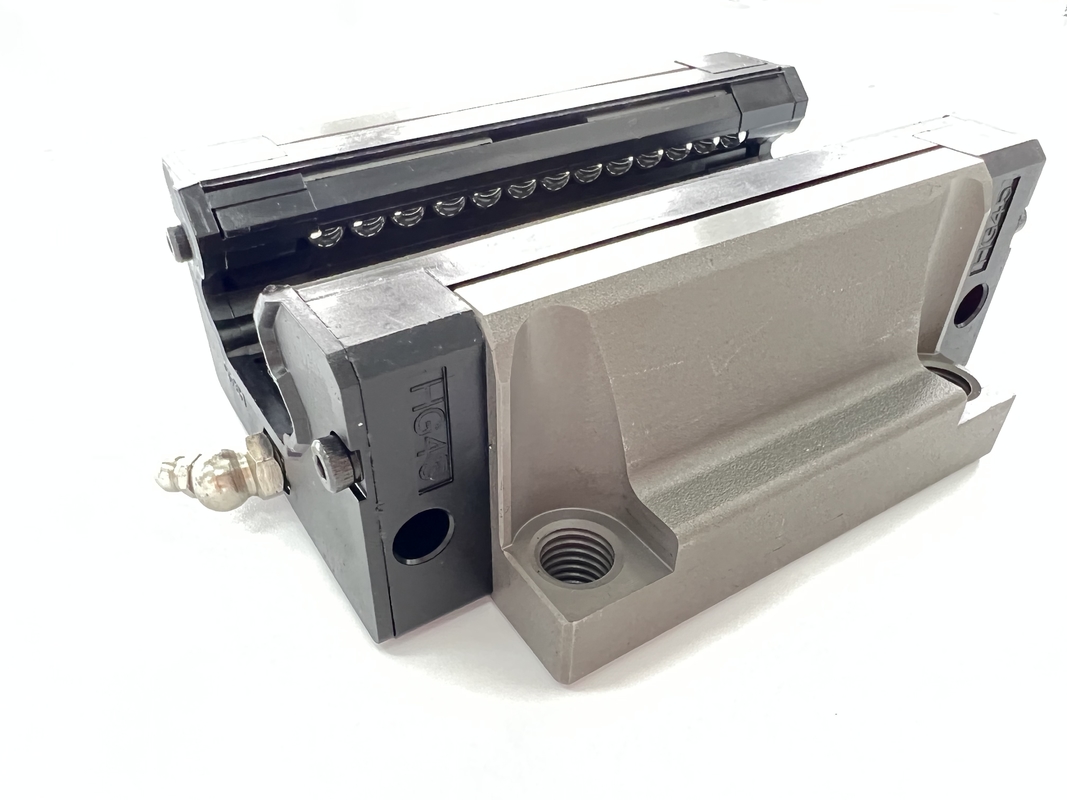

Γραμμικός οδηγός διαφάνειας για μηχανή CNC
  • Γραμμικός οδηγός διαφάνειας για μηχανή CNC
Γραμμικός οδηγός διαφάνειας για μηχανή CNC

Γραμμικός οδηγός διαφάνειας για μηχανή CNC

Τόπος καταγωγής Κίνα
Μάρκα ZANE
Πιστοποίηση CE，ISO
Αριθμό μοντέλου ZANE-ghw
Λεπτομέρειες προϊόντων
Ονομασία προϊόντος:
μίνι γραμμικός οδηγός ραγών
Υλικό:
ανοξείδωτο ατσάλι
Αριθμό μοντέλου:
HGW20CA, HGW2CHA
Βασικά εξαρτήματα:
Γραμμική ράγα οδηγών
Λάδωμα:
Λίπος, πετρέλαιο
Εκτέλεση:
Υψηλή ακρίβεια χαμηλού θορύβου
γραμμικός τύπος οδηγών:
Τύπος τύπων ή Χ W ή τύπος Ρ
Φραγμός:
πρότυπα ή φλάντζα
Πλάτος οδηγών:
15mm--65mm
Επισημαίνω:

hgw15 Linear Guide Slide

,

Linear Guide Slide for cnc machine

,

hgw20 linear slide block

Περιγραφή προϊόντων

hgw15 hgw20 ρουλεμάν γραμμικής ράγας οδηγού για μηχανή cnc



Εφαρμογή γραμμικού οδηγού:

* 1.Κέντρο κατεργασίας
* 2. Εργαλειομηχανές,
* 3. Επεξεργασία ακριβείας
* 4. Βαριά εργαλεία κοπής,
* 5.Μαρμαροκοπτική μηχανή
* 6.μύλος
* 7.Μηχανή έγχυσης
* 8.γροθιά
* 9. Συσκευές αυτοματισμού



Μοντέλο Μέγεθος συνδυασμού (mm) Μέγεθος μπλοκ (mm) Μέγεθος ράγας ολίσθησης (mm)

Μπουλόνια στερέωσης για ράγες ολίσθησης
Μέγεθος

 Βασικό δυναμικό σταθερό φορτίο Βασικό σταθερό σταθερό φορτίο Επιτρεπόμενη στατική ροπή βάρος
κ. kN-m

Mp
kN-m

 Το kN-m μου

ΟΙΚΟΔΟΜΙΚΟ ΤΕΤΡΑΓΩΝΟ
κιλό

ολίσθηση
kg/m
H γεια Ν W σι Bi ντο U μεγάλο Kl σολ M (A/B) Τ Ti h2 h3 Wr Hr ρε η ρε Π μι (mm) C(kN) C0(kN)
GHW15CA 24 4.3 16 47 38 4.5 30 39.4 61.4 8 5.3 Μ5/ φ4,5 6 8.9 3,95 3.7 15 15 7.5 5.3 4.5 60 20 M4xl6 11. 38 25.31 0,17 0,15 0,15 0,17 1,45
GHW20CA 30 4.6 21.5 63 53 5 40 50,5 77,5 10.25 12 Μ6/φ6 8 10 6 7 20 17.5 9.5 8.5 6 60 20 M5xl6 17.75 37,84 0,38 0,27 0,27 0,40 2.21
GHW20HA 65.2 92.2 17.6 21.18 48,84 0,48 0,47 0,47 0,52
GHW25CA 36 5.5 23.5 70 57 6.5 45 58 84 11.8 12 Μ8/φ77 8 14 6 9 23 22 11 9 7 60 20 Μ6Χ20 26.48 56,19 0,64 0,51 0,51 0,59 3.21
GHW25HA 78.6 104.6 22.1 32,75 76.00 0,87 0,88 0,88 0,80
GHW30CA 42 6 31 90 72 9 52 70 97.4 14.25 12 M10/φ9 8.5 16 6.5 10.8 28 26 14 12 9 80 20 M8x25 38,74 83.06 1.06 0,85 0,85 1.09 4.47
GHW30HA 93 120,4 25,75 47,27 110.13 1,40 1,47 1,47 1.44
GHW35CA 48 7.5 33 100 82 9 62 80 112.4 14.6 12 M10/φ9 10.1 18 9 12.6 34 29 14 12 9 80 20 M8x25 49,52 102,87 1,73 1.20 1.20 1,56 6.30
GHW35HA 105,8 138.2 27.5 60,21 136,31 2.29 2.08 2.08 2.06
GW45CA 60 9.5 37,5 120 100 10 80 97 139,4 13 12.9 M12/φ11 15.1 22 8.5 20.5 45 38 20 17 14 105 22.5 M12x35 77,57 155,93 3.01 2.35 2.35 2,79 10.41
GHW45HA 128,8 171,2 28.9 94,54 207.12 4.00 4.07 4.07 369
GHW55CA 70 13 43,5 140 116 12 95 117,7 166,7 17.35 12.9 Μ14/φ14 17.5 26.5 12 19 53 44 23 20 16 120 30 Μ14Χ45 114,44 227,81 5,66 4.06 4.06 4.52 15.08
GHW55HA 155,8 204,8 36.4 139,35 301,26 7,49 7.01 7.01 5,96
GHW65CA 90 15 53,5 170 142 14 110 144.2 200.2 23.1 12.9 Μ16/φ16 25 37,5 15 15 63 53 26 22 18 150 35 Μ16Χ50 163,63 324,71 10.02 6.44 6.44 9.17 21.18
GHW65HA 203.6 259,6 52,8 208,36 457,15 14.15 11.12 11.12 12,89
