| Τόπος καταγωγής | Κίνα |
| Μάρκα | ZANE |
| Πιστοποίηση | CE，ISO |
| Αριθμό μοντέλου | TRSTYPE |

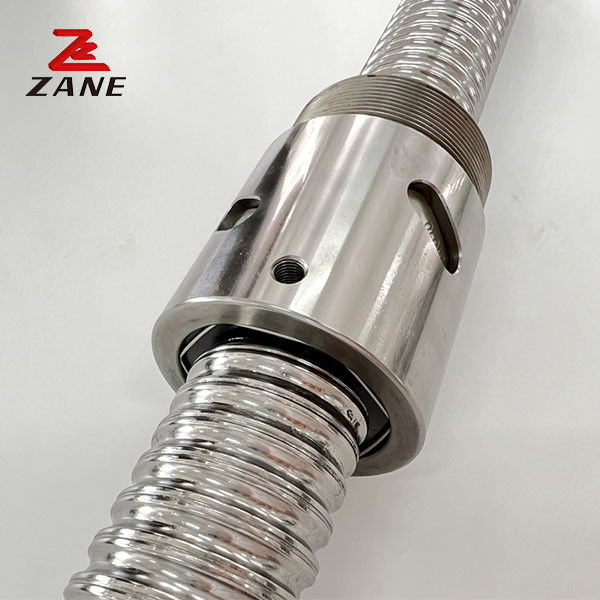

TRSTYPE Συγκρότημα καρφί από ανοξείδωτο χάλυβα Στρίψιμο υψηλής ακρίβειας
Οι στροφίδες αποτελούνται από ένα στροφικό σπινθήρα και ένα νάτλο που είναι ενσωματωμένα με κυλιόμενα στοιχεία που περιστρέφονται μέσω ενός μηχανισμού επιστροφής.και χρησιμοποιούνται συνήθως σε βιομηχανικά μηχανήματα και μηχανές ακριβείας.Εταιρεία HiwinΗ Hiwin έχει τη δυνατότητα να παράγει στρογγυλοειδείς στρογγυλοειδείς της κλάσης JIS C0,για συσκευές που χρησιμοποιούνται για την κατασκευή συσκευών που χρησιμοποιούνται για την κατασκευή συσκευών που περιέχουν:- Υπερβολική δόση στροφών από 4 mm έως 120 mm, και με τιμές Dm-N έως 220,000.
Οι σφαιροτροφές ακριβείας Hiwin κατασκευάζονται μέσω μιας διαδικασίας άλεσης του στρογγυλετού σπινδύλου.ομαλή κίνηση και μακρά διάρκεια ζωήςΑυτές οι εξαιρετικά αποδοτικές στροφές είναι μια τέλεια λύση για διάφορες εφαρμογές.
| Σχήμα | Εξωτερική διάμετρος | μολύβι | Διάμετρος σφαίρας από χάλυβα | Μέγεθος καρυδιού | Σφραγίδες από χάντρες | Δυναμικό ονομαστικό φορτίο | Στατικό ονομαστικό φορτίο |
άκαμπτο kgf/ μm |
|||||||
| d | Εγώ... | Ναι. | D(g6) | Α | Β | Α | ΛΙ | N | L2 | Q | n | Σχεδόν | Κωά | k | |
| 0082. 5-Β1 | 8 | 2.5 | 1.2 | 17.5 | M15xlP | 7.5 | 23.5 | 10 | 3 | - | - | 2. 5x1 | 189 | 381 | 11 |
| 01002-C1 | 10 | 2 | 1.2 | 19.5 | M17xlP | 7.5 | 22 | 3 | 3.2 | - | - | 3. 5x1 | 277 | 664 | 17 |
| 01004-B1 | 4 | 2 | 25 | M20xlP | 10 | 34 | 3 | 3 | - | - | 2. 5x1 | 400 | 754 | 14 | |
| 01204-C1 | 12 | 4 | 2.5 | 25.5 | M20xlP | 10 | 34 | 13 | 3 | - | - | 3.5x1 | 804 | 1649 | 23 |
| 01205-C1 | 5 | 2.5 | 25.5 | M20xlP | 10 | 39 | 16. 25 | 3 | - | - | 3. 5x1 | 801 | 1644 | 24 | |
| 01404-C1 | 14 | 4 | 2. 381 | 32.1 | M25xl. 5P | 10 | 35 | 13 | 3 | - | 3. 5x1 | 804 | 1803 | 26 | |
| 01604-T3 | 16 | 4 | 2. 381 | 29 | M22xl. 5P | 8 | 32 | 4 | 3.2 | - | - | 1x3 | 759 | 1804 | 24 |
| 01605-T3 | 5 | 3.175 | 32.5 | M26xl. 5P | 12 | 42 | 19. 25 | 3 | - | - | 1x3 | 1077 | 2289 | 25 | |
| 02005-T3 | 20 | 5 | 3.175 | 38 | M35xl. 5P | 15 | 45 | 20.3 | 3 | - | - | 1x3 | 1211 | 2906 | 30 |
| 02505-Τ3 | 25 | 5 | 3. 175 | 43 | M40xl. 5P | 19 | 69 | 32.11 | 3 | 8 | M6 | 1x4 | 1724 | 4904 | 37 |
