| Τόπος καταγωγής | Κίνα |
| Μάρκα | ZANE |
| Πιστοποίηση | CE，ISO |
| Αριθμό μοντέλου | GHH-CA/GHH-HA |

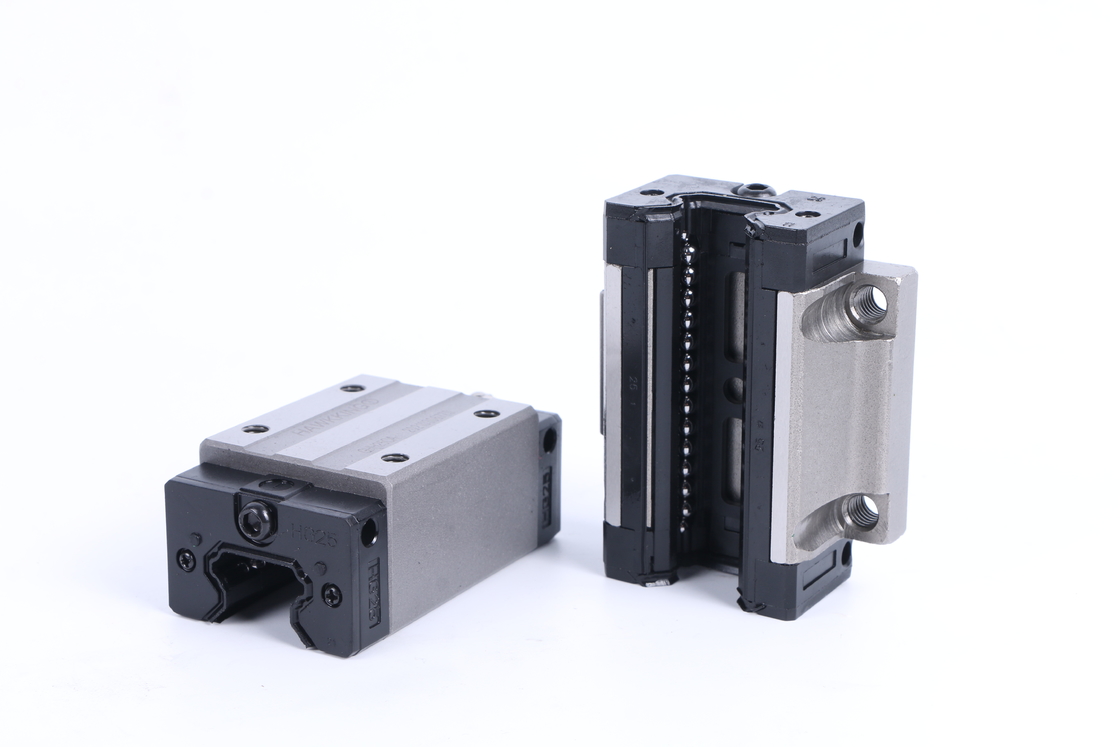

Γραμμικός οδηγός με μπλοκ ρουλεμάν ολίσθησης HGH15 HGH20 HGH25 HGH30 Προσαρμοσμένο μήκος
Τι είναι ένας γραμμικός οδηγός;
Οι γραμμικοί οδηγοί είναι ένα σύστημα μπλοκ και σιδηροτροχιών που βοηθά στην υποστήριξη της κίνησης μιας εφαρμογής.
Πώς λειτουργούν οι γραμμικοί οδηγοί;
Υπάρχουν δύο μέρη στο Σύστημα Γραμμικού οδηγού: το Γραμμικό Μπλοκ και το Γραμμικό Σιδηρόδρομο.Τα γραμμικά μπλοκ καθοδήγησης κινούνται προς τα κάτω κατά το μήκος της γραμμικής ράγας κατά μήκος του επιπέδου για το οποίο ήταν τοποθετημένος.
Γνωστά επίσης ως "γραμμικά ρουλεμάν και ράγες" ή "γραμμικοί οδηγοί", τα γραμμικά συστήματα οδήγησης υποστηρίζουν και καθοδηγούν ένα φορτίο ή τοποθετημένο εργαλείο χρησιμοποιώντας ακριβή, ομαλή γραμμική κίνηση.
| Μοντέλο | Μέγεθος συνδυασμού (mm) | Μέγεθος μπλοκ (mm) | Μέγεθος ράγας ολίσθησης (mm) |
Μπουλόνια στερέωσης για ράγες ολίσθησης Μέγεθος |
Βασικό δυναμικό σταθερό φορτίο | Βασικό σταθερό σταθερό φορτίο | Επιτρεπόμενη στατική ροπή | βάρος | ||||||||||||||||||||||
|
κύριος kN^n |
βουλευτής kNf |
Το kNF μου |
ΟΙΚΟΔΟΜΙΚΟ ΤΕΤΡΑΓΩΝΟ κιλό |
ολίσθηση kg/n |
||||||||||||||||||||||||||
| H | HΕγώ | Ν | W | σι | σιΕγώ | ντο | Li | μεγάλο | κΕγώ | σολ | Mxl | Τ | h2 | h3 | WR | HR | ρε | η | ρε | Π | μι | (mm) | C(kN) | Co(kN) | ||||||
| GHH15CA | 28 | 4.3 | 9.5 | 34 | 26 | 4 | 26 | 39.4 | 61.4 | 10 | 5.3 | M4x5 | 6 | 7,95 | 7.7 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4xl6 | 11.38 | 25.31 | 0,17 | 0,15 | 0,15 | 0,18 | 1,45 |
| GHH20CA | 30 | 4.6 | 12 | 44 | 32 | 6 | 36 | 50,5 | 77,5 | 12.25 | 12 | M5x6 | 8 | 6 | 7 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17.75 | 37,84 | 0,38 | 0,27 | 0,27 | 0,30 | 2.21 |
| GHH20HA | 50 | 65.2 | 92.2 | 12.6 | 21.18 | 48,84 | 0,48 | 0,47 | 0,47 | 0,39 | ||||||||||||||||||||
| GHH25CA | 40 | 5.5 | 48 | 35 | 6.5 | 35 | 58 | 84 | 16.8 | 12 | M6x8 | 8 | 10 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | Μ6Χ20 | 26.48 | 56,19 | 0,64 | 0,51 | 0,51 | 0. 51 | 3.21 | ||
| GHH25HA | 12.5 | 50 | 78.6 | 104.6 | 19.6 | 32. 75 | 76.00 | 0,87 | 0,88 | 0,88 | 0,69 | |||||||||||||||||||
| GHH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97.4 | 20.25 | 12 | M8xl0 | 8.5 | 9.5 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | 38,74 | 83.06 | 1.06 | 0,85 | 0,85 | 0,88 | 4. 47 | ||
| GHH30HA | 60 | 93 | 120,4 | 21.75 | 13.8 | M8x2ij | 47,27 | 110.13 | 1,40 | 1,47 | 1,47 | 1.16 | ||||||||||||||||||
| GHH35CA | 55 | 18 | 70 | 50 | 10 | 50 | 80 | 112.4 | 20.6 | 12 | 16 | 19.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | 49,52 | 102,87 | 1,73 | 1.20 | 1. 20 | 1,45 | 6. 30 | ||||
| GHH35HA | 1.5 | 72 | 105,8 | 138.2 | 22.5 | M8xl2 | 60,21 | 136,31 | 2.29 | 2.08 | 2.08 | 1,92 | ||||||||||||||||||
| GHH45CA | 70 | 9.5 | 86 | 60 | 13 | 60 | 97 | 139,4 | 23 | M10xl7 | 16 | 45 | 38 | 20 | 17 | 14 | 105 | M12x35 | 77,57 | 155,93 | 3.01 | 2.35 | 2.35 | 2.73 | 10.41 | |||||
| GHH45HA | 20.5 | 80 | 128,8 | 171,2 | 28.9 | L8. | 30.5 | 22.5 | 94,54 | 207.12 | 4.00 | 4.07 | 4.07 | 3.61 | ||||||||||||||||
| GHH55CA | 80 | 100 | 75 | 75 | 117,7 | 166,7 | 27.35 | M12xl8 | 22 | 29 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | Μ14Χ45 | 114,44 | 227. 81 | 5,66 | 4.06 | 4.06 | 4.17 | 15.08 | |||||
| GHH55HA | 13 | 23. 5 | 12. 5 | 95 | 155,8 | 204,8 | 36.4 | 12.9 | 139,35 | 301,26 | 7,49 | 7.01 | 7.01 | 5,49 | ||||||||||||||||
| GHH65CA | 90 | 15 | 126 | 76 | 25 | 70 | 144.2 | 200.2 | 43.1 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | Μ16Χ50 | 163,63 | 324,71 | 10.02 | 6.44 | 6.44 | 7.00 | 21.18 | |||
| GHH65HA | 31.5 | 120 | 203.6 | 259,6 | 47,8 | 12.9 | Μ16Χ20 | 208,36 | 457,15 | 14.15 | 11.12 | 11.12 | 9,82 | |||||||||||||||||
Συμβουλές για την παραγγελία γραμμικών οδηγών και μπλοκ γραμμικών οδηγών:
(1) Πείτε μας το πλάτος του γραμμικού οδηγού: π.χ. 9mm
(2) Ποιος είναι ο κωδικός μεγέθους των γραμμικών μπλοκ οδηγών, pls;Πχ MGN9C, HGH15CA κ.λπ.
(3) Ποιο είναι το γραμμικό μήκος οδηγού που χρειάζεστε και πόσα μπλοκ οδηγών σε έναν γραμμικό οδηγό, pls;Πχ MNG91R80MM;1 τμχ μπλοκ στον γραμμικό οδηγό 80mm
EGW15CA EGW20CA EGW25CA EGW30CA EGW15SA EGW20SA EGW25SA EGW30SA
Τα πλεονεκτήματά μας για τη σειρά γραμμικών οδηγών HG:
1. Ολοκληρωμένο σύστημα συρόμενων μονάδων με υψηλή ακρίβεια και μπορεί να μετακινηθεί χωρίς παραμόρφωση.
2. Μεγάλη διάρκεια ζωής.
3. Γρήγορη παράδοση και καλή εξυπηρέτηση.
4.Μεγάλο απόθεμακαι χαμηλής παρτίδας χονδρικής.
5. ISO9001:2008
6. Ανταγωνιστικόςτιμή, καλή ποιότητα, γρήγορη παράδοση.
7.Γρήγορη ανταπόκριση σεe-mail ή γρήγορη επίλυση ερωτήσεων.
8. Ειλικρινής συνεργασία και εξυπηρέτηση.
Μας ελάτε σε επαφή με ανά πάσα στιγμή
