| Τόπος καταγωγής | Κίνα |
| Μάρκα | ZANE |
| Πιστοποίηση | CE，ISO |
| Αριθμό μοντέλου | GHH-CA/GHH-HA |

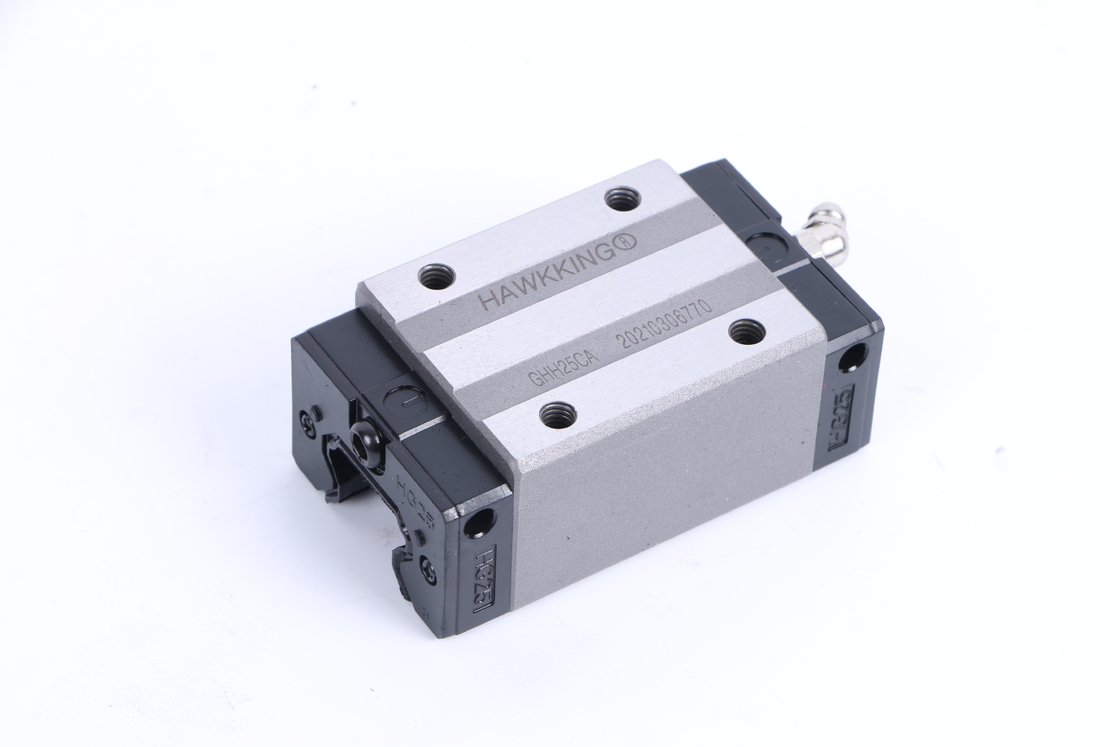

Μπλοκ γραμμικών σιδηροτροχιών από ανοξείδωτο χάλυβα προσαρμοσμένου μήκους Γραμμικοί οδηγοί HGH35
1. Ο σχεδιασμός του διευρυμένου πλάτους αυξάνει την ικανότητα του φορτίου ροπής.
2. Το γοτθικό σχέδιο επαφής αψίδας έχει χαρακτηριστικό υψηλή ακαμψία προς όλες τις κατευθύνσεις.
3. Οι χαλύβδινες μπάλες θα συγκρατούνται με μικροσκοπικό συγκρατητήρα για να αποφευχθεί η πτώση των σφαιρών ακόμα και όταν αφαιρεθεί το μπλοκ από την εγκατάσταση ράγας.
4. Όλα τα μεταλλικά εξαρτήματα είναι κατασκευασμένα από ανοξείδωτο χάλυβα για αντιδιαβρωτικό σκοπό
| Μοντέλο | Μέγεθος συνδυασμού (mm) | Μέγεθος μπλοκ (mm) | Μέγεθος ράγας ολίσθησης (mm) |
Μπουλόνια στερέωσης για ράγες ολίσθησης Μέγεθος |
Βασικό δυναμικό σταθερό φορτίο | Βασικό σταθερό σταθερό φορτίο | Επιτρεπόμενη στατική ροπή | βάρος | ||||||||||||||||||||||
|
κύριος kN^n |
βουλευτής kNf |
Το kNF μου |
ΟΙΚΟΔΟΜΙΚΟ ΤΕΤΡΑΓΩΝΟ κιλό |
ολίσθηση kg/n |
||||||||||||||||||||||||||
| H | HΕγώ | Ν | W | σι | σιΕγώ | ντο | Li | μεγάλο | κΕγώ | σολ | Mxl | Τ | h2 | h3 | WR | HR | ρε | η | ρε | Π | μι | (mm) | C(kN) | Co(kN) | ||||||
| GHH15CA | 28 | 4.3 | 9.5 | 34 | 26 | 4 | 26 | 39.4 | 61.4 | 10 | 5.3 | M4x5 | 6 | 7,95 | 7.7 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4xl6 | 11.38 | 25.31 | 0,17 | 0,15 | 0,15 | 0,18 | 1,45 |
| GHH20CA | 30 | 4.6 | 12 | 44 | 32 | 6 | 36 | 50,5 | 77,5 | 12.25 | 12 | M5x6 | 8 | 6 | 7 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17.75 | 37,84 | 0,38 | 0,27 | 0,27 | 0,30 | 2.21 |
| GHH20HA | 50 | 65.2 | 92.2 | 12.6 | 21.18 | 48,84 | 0,48 | 0,47 | 0,47 | 0,39 | ||||||||||||||||||||
| GHH25CA | 40 | 5.5 | 48 | 35 | 6.5 | 35 | 58 | 84 | 16.8 | 12 | M6x8 | 8 | 10 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | Μ6Χ20 | 26.48 | 56,19 | 0,64 | 0,51 | 0,51 | 0. 51 | 3.21 | ||
| GHH25HA | 12.5 | 50 | 78.6 | 104.6 | 19.6 | 32. 75 | 76.00 | 0,87 | 0,88 | 0,88 | 0,69 | |||||||||||||||||||
| GHH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97.4 | 20.25 | 12 | M8xl0 | 8.5 | 9.5 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | 38,74 | 83.06 | 1.06 | 0,85 | 0,85 | 0,88 | 4. 47 | ||
| GHH30HA | 60 | 93 | 120,4 | 21.75 | 13.8 | M8x2ij | 47,27 | 110.13 | 1,40 | 1,47 | 1,47 | 1.16 | ||||||||||||||||||
| GHH35CA | 55 | 18 | 70 | 50 | 10 | 50 | 80 | 112.4 | 20.6 | 12 | 16 | 19.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | 49,52 | 102,87 | 1,73 | 1.20 | 1. 20 | 1,45 | 6. 30 | ||||
| GHH35HA | 1.5 | 72 | 105,8 | 138.2 | 22.5 | M8xl2 | 60,21 | 136,31 | 2.29 | 2.08 | 2.08 | 1,92 | ||||||||||||||||||
| GHH45CA | 70 | 9.5 | 86 | 60 | 13 | 60 | 97 | 139,4 | 23 | M10xl7 | 16 | 45 | 38 | 20 | 17 | 14 | 105 | M12x35 | 77,57 | 155,93 | 3.01 | 2.35 | 2.35 | 2.73 | 10.41 | |||||
| GHH45HA | 20.5 | 80 | 128,8 | 171,2 | 28.9 | L8. | 30.5 | 22.5 | 94,54 | 207.12 | 4.00 | 4.07 | 4.07 | 3.61 | ||||||||||||||||
| GHH55CA | 80 | 100 | 75 | 75 | 117,7 | 166,7 | 27.35 | M12xl8 | 22 | 29 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | Μ14Χ45 | 114,44 | 227. 81 | 5,66 | 4.06 | 4.06 | 4.17 | 15.08 | |||||
| GHH55HA | 13 | 23. 5 | 12. 5 | 95 | 155,8 | 204,8 | 36.4 | 12.9 | 139,35 | 301,26 | 7,49 | 7.01 | 7.01 | 5,49 | ||||||||||||||||
| GHH65CA | 90 | 15 | 126 | 76 | 25 | 70 | 144.2 | 200.2 | 43.1 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | Μ16Χ50 | 163,63 | 324,71 | 10.02 | 6.44 | 6.44 | 7.00 | 21.18 | |||
| GHH65HA | 31.5 | 120 | 203.6 | 259,6 | 47,8 | 12.9 | Μ16Χ20 | 208,36 | 457,15 | 14.15 | 11.12 | 11.12 | 9,82 | |||||||||||||||||
Συμβουλές για την παραγγελία γραμμικών οδηγών και μπλοκ γραμμικών οδηγών:
(1) Πείτε μας το πλάτος του γραμμικού οδηγού: π.χ. 9mm
(2) Ποιος είναι ο κωδικός μεγέθους των γραμμικών μπλοκ οδηγών, pls;Πχ MGN9C, HGH15CA κ.λπ.
(3) Ποιο είναι το γραμμικό μήκος οδηγού που χρειάζεστε και πόσα μπλοκ οδηγών σε έναν γραμμικό οδηγό, pls;Πχ MNG91R80MM;1 τμχ μπλοκ στον γραμμικό οδηγό 80mm
EGW15CA EGW20CA EGW25CA EGW30CA EGW15SA EGW20SA EGW25SA EGW30SA
Τα πλεονεκτήματά μας για τη σειρά γραμμικών οδηγών HG:
1. Ολοκληρωμένο σύστημα συρόμενων μονάδων με υψηλή ακρίβεια και μπορεί να μετακινηθεί χωρίς παραμόρφωση.
2. Μεγάλη διάρκεια ζωής.
3. Γρήγορη παράδοση και καλή εξυπηρέτηση.
4.Μεγάλο απόθεμακαι χαμηλής παρτίδας χονδρικής.
5. ISO9001:2008
6. Ανταγωνιστικόςτιμή, καλή ποιότητα, γρήγορη παράδοση.
7.Γρήγορη ανταπόκριση σεe-mail ή γρήγορη επίλυση ερωτήσεων.
8. Ειλικρινής συνεργασία και εξυπηρέτηση.
