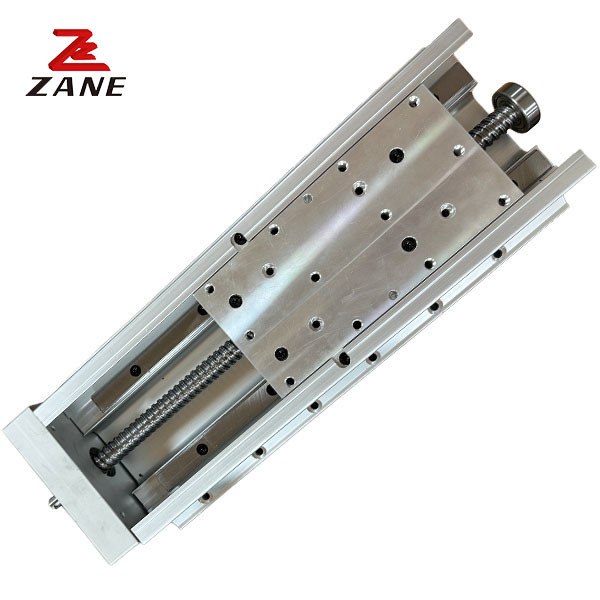

Ηλεκτρικός CNC γραμμικός ημι κλειστός γλιστρώντας πίνακας 200mm κτύπημα ZHH110 οδηγών
  • Ηλεκτρικός CNC γραμμικός ημι κλειστός γλιστρώντας πίνακας 200mm κτύπημα ZHH110 οδηγών
Ηλεκτρικός CNC γραμμικός ημι κλειστός γλιστρώντας πίνακας 200mm κτύπημα ZHH110 οδηγών

Ηλεκτρικός CNC γραμμικός ημι κλειστός γλιστρώντας πίνακας 200mm κτύπημα ZHH110 οδηγών

Τόπος καταγωγής Κίνα
Μάρκα ZANE
Πιστοποίηση CE，ISO
Αριθμό μοντέλου ZHH110
Λεπτομέρειες προϊόντων
Ονομασία του προϊόντος:
Semi-enclosed γλιστρώντας πίνακας
Υλικό:
Ατσάλι ατσάλι
Τύπος βιδών:
βίδα μολύβδου
Δύναμη κινητήρα:
400W
Εξωτερική διάμετρος της βίδας μολύβδου:
16
Κτύπημα:
100-1000 χλστ
Εκτιμημένη ταχύτητα μηχανών:
3000
Μόλυβδος της βίδας μολύβδου:
5,10,20
Μέγιστη ταχύτητα:
250,500,1000
Επισημαίνω:

Ημι κλειστός γλιστρώντας πίνακας 200mm

,

Ηλεκτρικός CNC γραμμικός οδηγός SS

Περιγραφή προϊόντων

Ηλεκτρικός γραμμικός οδηγός CNC ημικλειστό τραπέζι διακίνησης 200 mm Στροφή ZHH110



1Περιγραφή.



Πλήρως κλειστή γραμμική μονάδα με στροφιά σφαίρας: Η εν λόγω μονάδα προστίθεται με ανθεκτική στην σκόνη δομή από ανοξείδωτο χάλυβα με βάση την ημικλειστή, όμορφη και γενναιόδωρη σχεδίαση, που χρησιμοποιείται για περιστάσεις αδιάβροχες προς σκόνη,Υποστηρίζει όλα τα είδη εφαρμογώνΧαρακτηριστικά: υψηλή ακαμψία, υψηλή ακρίβεια, υψηλή ταχύτητα, υψηλό φορτίο, υψηλή ώθηση.



2.Προδιαγραφές



Δύναμη κινητήρα 400W
Επαναλαμβανόμενη ακρίβεια θέσης Τάξη C ±0,02MM και Τάξη P ±0,01MM
Εξωτερική διάμετρος μολύβδινης βίδες (a) 16
Πρωτεύουσα της μολύβδου κορμού (MM) 5 10 20
Μέγιστη ταχύτητα ((MM/SEC) 250 500 1000
Μέγιστο φορτίο ((KG) Επίπεδο 50 43 20
κατακόρυφα 18 15 10
Ονομαστική ώθηση (N) 1470 735 365
Σκλήρυνση (MM) 100-1000 (διαστήματα 50)
Ονομαστική ταχύτητα του κινητήρα ((RPM)) 3000

                     Ηλεκτρικός CNC γραμμικός ημι κλειστός γλιστρώντας πίνακας 200mm κτύπημα ZHH110 οδηγών 0                                             Ηλεκτρικός CNC γραμμικός ημι κλειστός γλιστρώντας πίνακας 200mm κτύπημα ZHH110 οδηγών 1                                            Ηλεκτρικός CNC γραμμικός ημι κλειστός γλιστρώντας πίνακας 200mm κτύπημα ZHH110 οδηγών 2

Οριζόντια εγκατάσταση Μονάδα:MM Μονάδα τοποθέτησης στον τοίχο:MMΜονάδα κάθετης τοποθέτησης:MM

Σημείωση: Φορτίο ((kg) Α Β Γ



5

 30 1000 140 280
50 900 120 150



10

 15 830 150 190
25 750 150 135
30 675 115 100
20 5 1500 1000 750
10 900 340 340

15



900



225



225


Σημείωση: Φορτίο ((kg) Α Β Γ



5

 10 150 150 1260
20 70 70 630
30 45 45 450



10

 10 270 180 675
20 160 80 495
30 70 35 405
20 5 900 855 1350
10 360 270 675
15 100 95 585
Σημείωση: Φορτίο ((kg) Α Γ



5

 5 370 370
10 360 360
12 360 360



10

 4 675 675
6 540 540
8 405 405
20 1 1440 1440
2 1080 1080
3 900 900



3Η Εταιρία μας.



Ηλεκτρικός CNC γραμμικός ημι κλειστός γλιστρώντας πίνακας 200mm κτύπημα ZHH110 οδηγών 3

Ηλεκτρικός CNC γραμμικός ημι κλειστός γλιστρώντας πίνακας 200mm κτύπημα ZHH110 οδηγών 4
