Ενότητα γραμμικού οδηγού
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | ZANE |
| Πιστοποίηση | CE，ISO |
| Αριθμό μοντέλου | ZCH45 |

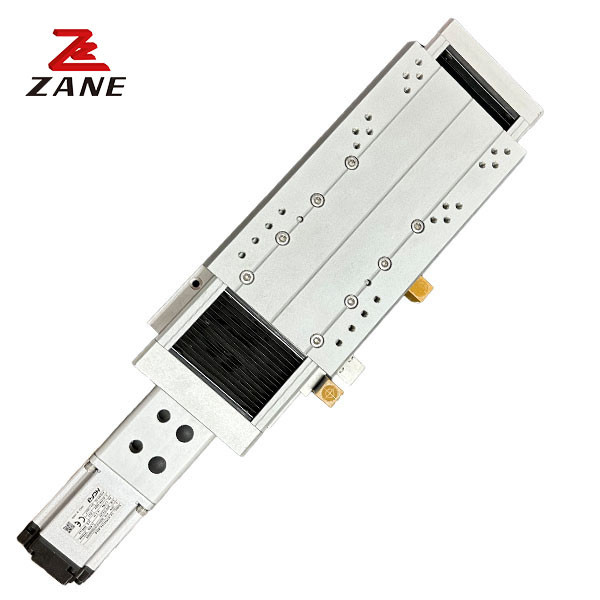

ZCH45 γραμμική καθοδήγηση στροφή σφαίρας πλήρως κλειστό συρόμενο τραπέζι 1000 ισχύς κινητήρα- Δεν ξέρω.
1Περιγραφή.
Η γραμμική μονάδα χρησιμοποιείται συνήθως με κινητήρα ισχύος. Linear Guide Module can be used to automatically reciprocate the workpiece by installing other required workpieces on the slider to form a complete conveying motion device and setting a suitable motor forward and reverse programΜε τον τρόπο αυτό επιτυγχάνεται ο σκοπός της μαζικής παραγωγής και της εντατικής παραγωγής εξοπλισμού.
2.Προδιαγραφές
| Δύναμη κινητήρα | 100W | |
| Επαναλαμβανόμενη ακρίβεια θέσης | Τάξη C ±0,02MM και Τάξη P ±0,01MM | |
| Εξωτερική διάμετρος μολύβδινης βίδες (a) | 12 | |
| Πρωτεύουσα της μολύβδου κορμού (MM) | 5 | |
| Μέγιστη ταχύτητα ((MM/SEC) | 250 | |
| Μέγιστο φορτίο ((KG) | Επίπεδο | 11 |
| κατακόρυφα | 4 | |
| Ονομαστική ώθηση (N) | 360 | |
| Σκλήρυνση (MM) | 100-800 (διαστήματα 50) | |
| Ονομαστική ταχύτητα του κινητήρα ((RPM)) | 3000 | |
Οριζόντια εγκατάσταση
| Σημείωση: | Φορτίο ((KG) | Α | Β | Γ |
| 5 | 5 | 560 | 110 | 220 |
| 8 | 280 | 40 | 70 |
Εγκατάσταση τοίχου
| Σημείωση: | Φορτίο ((KG) | Α | Β | Γ |
| 5 | 5 | 180 | 70 | 475 |
| 8 | 60 | 8 | 155 |
Βόρεια τοποθέτηση
| Σημείωση: | Φορτίο ((KG) | Α | Γ |
| 5 | 3 | 80 | 80 |
Διπλό κάθισμα διπλό κάθισμα διπλό κάθισμα διεύρυνση κάθισμα διαδρόμιο κάθισμα αντίστροφη ταυτόχρονη κίνηση
