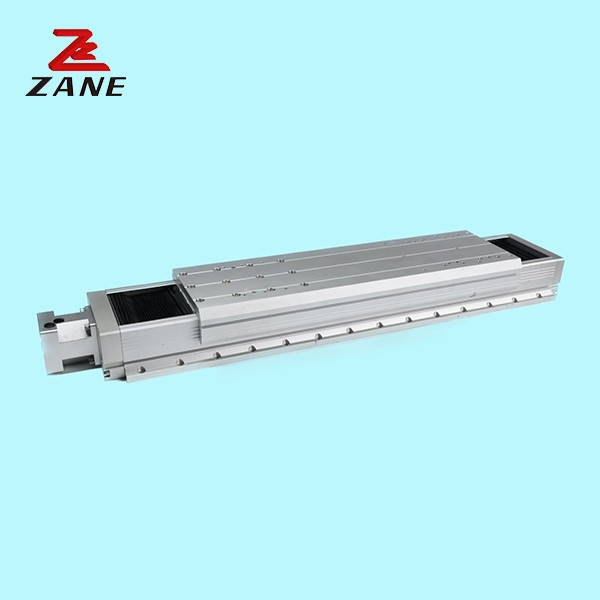

F190 100 mm Αποτελεσματικό μήκος πορείας Διπλός οπτικός οδηγός άξονα για αυτόματο εξοπλισμό
  • F190 100 mm Αποτελεσματικό μήκος πορείας Διπλός οπτικός οδηγός άξονα για αυτόματο εξοπλισμό
F190 100 mm Αποτελεσματικό μήκος πορείας Διπλός οπτικός οδηγός άξονα για αυτόματο εξοπλισμό

F190 100 mm Αποτελεσματικό μήκος πορείας Διπλός οπτικός οδηγός άξονα για αυτόματο εξοπλισμό

Τόπος καταγωγής ΚΙΝΑ
Μάρκα ZANE
Πιστοποίηση CE，ISO
Αριθμό μοντέλου F190
Λεπτομέρειες προϊόντων
Ονομασία του προϊόντος:
Γραμμική ενότητα οδηγών φωτογραφικών διαφανειών
Υλικό:
Κράμα χάλυβα + αργιλίου
Αριθμός μοντέλου:
F190
Δύναμη οδηγών:
750W
Σειρά του κτυπήματος:
100500mm
Τύπος πάγκων εργασίας:
γλιστρώντας πίνακας
Σκοπός:
Το ρομπότ ενιαίος-άξονα παρέχει τη γραμμική μηχανική δομή κινήσεων
Εφαρμοστέο πεδίο εφαρμογής:
Αυτοματοποίηση
Περιγραφή συνδυασμού:
Οι σερβο μηχανές και οι μηχανές στη γραμμική συνέλευση ενότητας μπορούν να αναφερθούν στο εγχειρίδιο
Επισημαίνω:

οδηγός άξονα 100mm διπλός οπτικός

,

F190 διπλός οπτικός οδηγός άξονα

,

Γραμμική ενότητα οδηγών φωτογραφικών διαφανειών

Περιγραφή προϊόντων

F190 100 mm Αποτελεσματικό μήκος πορείας Διπλός οπτικός οδηγός άξονα για αυτόματο εξοπλισμό



[Υψηλή ακρίβεια]- Με υψηλή ακρίβεια, οι γραμμές καθοδήγησης έρχονται σε άμεση επαφή με τη βάση τοποθέτησης, μεγιστοποιώντας τα οφέλη των γραμμικών γραμμών καθοδήγησης και μειώνοντας τα σωρευτικά σφάλματα
[Χρησιμοποιήσεις] - Κατάλληλο για εξοπλισμό αυτοματισμού, που παρέχει ένα ρομπότ με έναν μόνο άξονα με γραμμική κίνηση
[Γλωσσάριο]- Για να ολοκληρωθούν πιο περίπλοκα καθήκοντα, είναι πολύ πρακτικό
[Γενικός σκοπός]-Πολλαπλές λειτουργίες, όπως συναρμολόγηση εξαρτημάτων, λειτουργία μελυκόλυψης, ευέλικτη επιλογή, χειρισμός εξαρτημάτων, σύστημα ελέγχου εξαρτημάτων φόρτωσης και εκφόρτωσης



Τεχνική παράμετρος:

Δύναμη του οδηγού ((W) 750W
Στροφή σφαίρας (16) χιλιοστών P05:5 P10:10 P20:20
Μέγιστη ταχύτητα ((mm/s): 250 500 1000
Μέγιστο βάρος χειρισμού (kg) Επίπεδο 120 κιλά 100 κιλά 50 κιλά
Αριστερότητα 60 κιλά 50 κιλά 40 κιλά
Ακριβότητα επαναλαμβανόμενης τοποθέτησης (mm): Κατηγορία C +0,02 mm, επίπεδο P +0,01 mm
Περιοχή εγκεφαλικού εγκεφάλου ((mm): Το εύρος είναι 100 με 500mm.
Συναρμολόγηση Mx:110Η δική μου:150Μz:120
Μηχανισμός φόρτωσης GEH15 Διπλή τροχιά
Μηχανισμός κίνησης Κατηγορία C. 16 έως C7; Κατηγορία P ·16 Κατηγορία C5
Βασικό υλικό Δύσκολα εκχυλισμένο προφίλ αλουμινίου, ίδια η λάμψη
Απαιτήσεις για την ακρίβεια της επιφάνειας εγκατάστασης Λιγότεροι από 0,05 mm
Σχεδιασμός για την προστασία από σκόνη Πλήρης απόσταξη από σκόνη

F190 100 mm Αποτελεσματικό μήκος πορείας Διπλός οπτικός οδηγός άξονα για αυτόματο εξοπλισμό 0

Εγκεφαλικό επεισόδιο (S) 100 150 200 250 300 350 400 450 500
Α1 35 40 45 50 55 60 65 70 75
L2 295 350 415 470 525 580 635 690 745
Α3 330 390 480 520 580 640 700 760 820
Α 438 498 568 628 688 748 808 868 928
