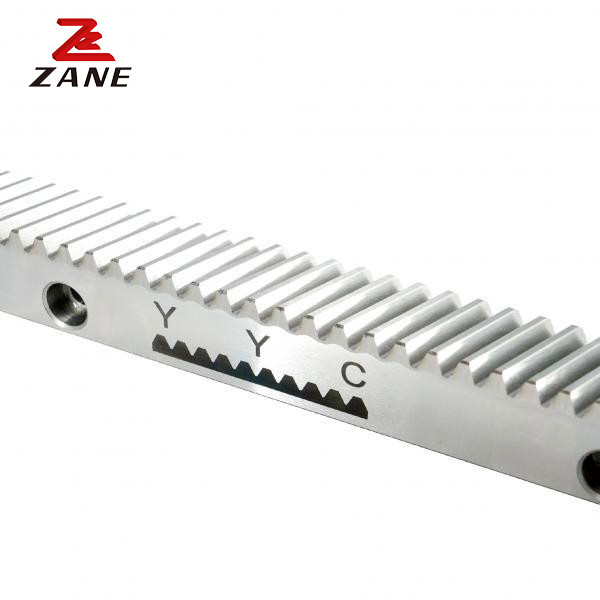

Ράφι και γρανάζι YYC
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | YYC |
| Πιστοποίηση | CE，ISO |
| Αριθμό μοντέλου | CHTGH02005 |
Κατασκευή μηχανολογικών μηχανημάτων για την επεξεργασία ξυλείας με υψηλή ακρίβεια
(1) Κατάλληλο για εργαλεία CNC, φρεατομηχανές, μηχανές τρύπησης, στροφεία, κέντρα επεξεργασίας, μηχανές κοπής, μηχανές ξυλείας, μηχανές συγκόλλησης, μηχανές πέτρας κ.λπ. με βαρύ φορτίο,υψηλή ακρίβεια, υψηλή ακαμψία, υψηλή ταχύτητα και μακρύ ταξίδι.
(2) Κατάλληλο για αυτοματοποίηση εργοστασίου μηχανισμός ταχείας φόρτωσης, μηχανισμός άρσης ρομπότ, έξυπνη αποθήκη κλπ.
| Κωδικός |
Μονάδα |
Α | L2 | Αριθμός δοντιών | Β | Α0 | Αλ | Δ 1 | Αριθμός τρυπών | Α | ΔΕ | 0D | Ε | Δ1 | Ι1 | d2 | f |
ΑΕΠ kN |
ΚΓ | |
| Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα οχήματα με κινητήρα. | 1.5 | 500.00 | 6.70 | 100 | 19 | 19 | 17.5 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 1.5 | 4.84 | 1.3 |
| Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 πρέπει να πληρούνται. | 1.5 | 1000.00 | 6.70 | 200 | 19 | 19 | 17.5 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 1.5 | 4.84 | 2.6 |
| Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 πρέπει να πληρούνται. | 2 | 500.00 | 8.50 | 75 | 24 | 24 | 22.0 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 2 | 8.15 | 2.1 |
| Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 πρέπει να πληρούνται. | 2 | 1000.00 | 8.50 | 150 | 24 | 24 | 22.0 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 2 | 8.15 | 4.1 |
| Ειδικότερα: | 2 | 2000.00 | 8.50 | 300 | 24 | 24 | 22.0 | 62.5 | 125 | 16 | 8 | 7 | 11 | 7 | 31.7 | 1936.6 | 5.7 | 2 | 8.15 | 8.2 |
| Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα οχήματα με κινητήρα. | 2.5 | 500.00 | 8.50 | 60 | 24 | 24 | 21.5 | 62.5 | 125 | 4 | 9 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 2 | 10.19 | 2.1 |
| Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 πρέπει να πληρούνται. | 2.5 | 1000.00 | 8.50 | 120 | 24 | 24 | 21.5 | 62.5 | 125 | 8 | 9 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 2 | 10.19 | 4.1 |
| Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 πρέπει να πληρούνται. | 2.5 | 2000.00 | 8.5 | 240 | 24 | 24 | 21.5 | 62.5 | 125 | 16 | 9 | 7 | 11 | 7 | 31.7 | 1936.6 | 5.7 | 2 | 10.19 | 8.2 |
| Ειδικότερα: | 3 | 500.00 | 10.30 | 50 | 29 | 29 | 26.0 | 62.5 | 125 | 4 | 9 | 10 | 15 | 9 | 35.0 | 430.00 | 7.7 | 2 | 14.77 | 3.0 |
| Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 πρέπει να πληρούνται. | 3 | 1000.00 | 10.30 | 100 | 29 | 29 | 26.0 | 62.5 | 125 | 8 | 9 | 10 | 15 | 9 | 35.0 | 930.00 | 7.7 | 2 | 14.77 | 6.0 |
| Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 πρέπει να πληρούνται. | 3 | 2000.00 | 10.30 | 200 | 29 | 29 | 26.0 | 62.5 | 125 | 16 | 9 | 10 | 15 | 9 | 35.0 | 1930.00 | 7.7 | 2 | 14.77 | 12.0 |
| Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 πρέπει να πληρούνται. | 4 | 506.67 | 13.80 | 38 | 39 | 39 | 35.0 | 62.5 | 125 | 4 | 12 | 10 | 15 | 9 | 33.3 | 433.00 | 7.7 | 2 | 26.49 | 5.5 |
| Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 πρέπει να ισχύουν για τις εν λόγω συσκευές. | 4 | 1000.00 | 13.80 | 75 | 39 | 39 | 35.0 | 62.5 | 125 | 8 | 12 | 10 | 15 | 9 | 33.3 | 933.40 | 7.7 | 2 | 26.49 | 10.8 |
| Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 πρέπει να ισχύουν για τις εν λόγω συσκευές. | 4 | 2000.00 | 13.80 | 150 | 39 | 39 | 35.0 | 62.5 | 125 | 16 | 12 | 10 | 15 | 9 | 33.3 | 1933.40 | 7.7 | 2 | 26.49 | 21.6 |
| Ειδικότερα: | 5 | 500.00 | 17.40 | 30 | 49 | 39 | 34.0 | 62.5 | 125 | 4 | 12 | 14 | 20 | 13 | 37.5 | 425.00 | 11.7 | 3 | 41.60 | 6.8 |
| Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 πρέπει να ισχύουν για τις εν λόγω συσκευές. | 5 | 1000.00 | 17.40 | 60 | 49 | 39 | 34.0 | 62.5 | 125 | 8 | 12 | 14 | 20 | 13 | 37.5 | 925.00 | 11.7 | 3 | 41.60 | 13.6 |
| Ειδικότερα, οι ενδείξεις που χρησιμοποιούνται για την ανάλυση των τιμών είναι οι εξής: | 5 | 2000.00 | 17.40 | 120 | 49 | 39 | 34.0 | 62.5 | 125 | 16 | 12 | 14 | 20 | 13 | 37.5 | 1925.00 | 11.7 | 3 | 41.60 | 27.2 |
| Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα οχήματα με κινητήρα. | 6 | 500.00 | 20.90 | 25 | 59 | 49 | 43.0 | 62.5 | 125 | 4 | 16 | 18 | 26 | 17 | 37.5 | 425.00 | 15.7 | 3 | 60.11 | 10.3 |
| Ειδικότερα, οι ενδείξεις που χρησιμοποιούνται για την ανάλυση των τιμών είναι οι εξής: | 6 | 1000.00 | 20.90 | 50 | 59 | 49 | 43.0 | 62.5 | 125 | 8 | 16 | 18 | 26 | 17 | 37.5 | 925.00 | 15.7 | 3 | 60.11 | 20.5 |
| Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 πρέπει να πληρούνται. | 6 | 2000.00 | 20.9 | 100 | 59 | 49 | 43.0 | 62.5 | 125 | 16 | 16 | 18 | 26 | 17 | 37.5 | 1925.00 | 15.7 | 3 | 60.11 | 41.1 |
| Ειδικότερα: | 8 | 480.00 | 28.00 | 18 | 79 | 79 | 71.0 | 60.0 | 120 | 4 | 25 | 22 | 33 | 21 | 120 | 240.00 | 19.7 | 4 | 107.31 | 21.3 |
| Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 πρέπει να πληρούνται. | 8 | 960.00 | 28.00 | 36 | 79 | 79 | 71.0 | 60.0 | 120 | 8 | 25 | 22 | 33 | 21 | 120 | 720.00 | 19.7 | 4 | 107.31 | 42.6 |
| Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 πρέπει να ισχύουν για τις εν λόγω συσκευές. | 8 | 1920.00 | 28.00 | 72 | 79 | 79 | 71.0 | 60.0 | 120 | 16 | 25 | 22 | 33 | 21 | 120.0 | 1680.00 | 19.7 | 4 | 107.31 | 85.1 |
| Ειδικότερα: | 10 | 500.00 | 35.11 | 15 | 99 | 99 | 89.0 | 62.5 | 125 | 4 | 32 | 33 | 48 | 32 | 125.0 | 250.00 | 19.7 | 5 | 168.10 | 64.8 |
| Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 πρέπει να πληρούνται. | 10 | 1000.00 | 35.11 | 30 | 99 | 99 | 89.0 | 62.5 | 125 | 8 | 32 | 33 | 48 | 32 | 125.0 | 750.00 | 19.7 | 5 | 168.10 | 69.6 |
Για να συναρμολογηθούν πιο ομαλά τα συνδεδεμένα ράφια, 2 άκρα ενός τυποποιημένου ράφους θα προσθέτουν μισό δόντι το οποίο είναι βολικό για το επόμενο μισό δόντι του επόμενου ράφους να συνδεθεί με ένα πλήρες δόντι.Το παρακάτω σχέδιο δείχνει πώς 2 ράκ συνδέονται και οδοντομετρητή μπορεί να ελέγξει την θέση γωνία με ακρίβεια.
Όσον αφορά τη σύνδεση των ελικοειδών ράφων, μπορεί να συνδεθεί με ακρίβεια με αντίθετο οδοντόμετρο.
1Όταν συνδέετε τα ράφια, προτείνουμε να κλειδώσετε πρώτα τις τρύπες στις πλευρές του ράφους και να κλειδώσετε τις τρύπες με τη σειρά του θεμέλιου.η θέση της γωνίας των ράκων μπορεί να συναρμολογηθεί με ακρίβεια και πλήρως.
2Τελικά, κλειδώστε τις καρφίτσες θέσης στις δύο πλευρές του ράφου· η συναρμολόγηση ολοκληρώνεται.
