Γραμμικός οδηγός
>
|
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | ZANE |
| Πιστοποίηση | CE，ISO |

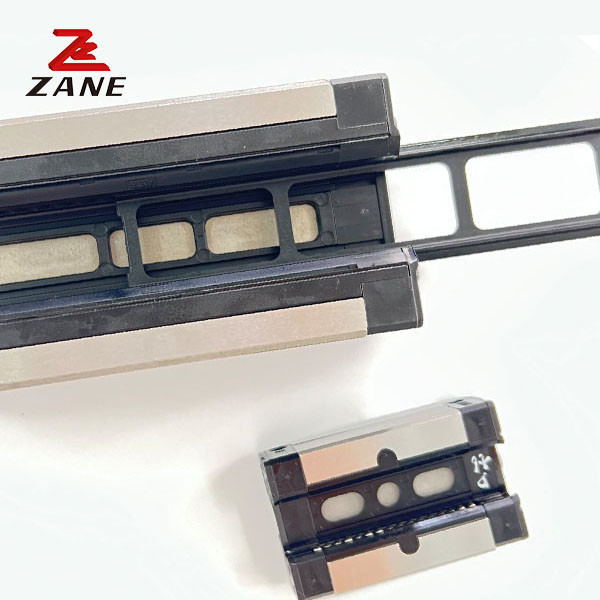

Μίνι γραμμικό σιδηροδρομικό οδηγό ακριβείας
Υψηλή ακρίβεια θέσης
Όταν χρησιμοποιούνται γραμμικοί οδηγοί ως γραμμικοί οδηγοί, δεδομένου ότι η μέθοδος τριβής των γραμμικών οδηγών είναι η τριβή κύλισης, όχι μόνο ο συντελεστής τριβής μειώνεται στο 1/50 του συντελεστή τριβής των συρόμενων οδηγών,αλλά το χάσμα μεταξύ δυναμικής τριβής και στατικής τριβής είναι επίσης μικρόΩς εκ τούτου, όταν το κρεβάτι λειτουργεί, δεν θα υπάρχει γλιστρίωση και η ακρίβεια θέσης του ίδιου επιπέδου μπορεί να επιτευχθεί.
Η απόσταση ανά τρύπα είναι 25 mm, ο αριθμός τρυπών για διαφορετικά μήκη σιδηροδρόμων:
200 mm (8 τρύπες), 250 mm (10 τρύπες), 300 mm (12 τρύπες), 350 mm (14 τρύπες)
400 mm (16 τρύπες), 450 mm (18 τρύπες), 500 mm (20 τρύπες), 550 mm (22 τρύπες)
2-7-2 GMW-CA/GMW-HA
| Σχήμα | Μέγεθος συνδυασμού (mm) | Μέγεθος τεμαχίου ((mm) | Μέγεθος σιδηροτροχιάς (mm) | Ονομαστικό δυναμικό φορτίο | Ονομαστικό στατικό φορτίο |
Επιτρεπόμενη στατική στιγμή Kgf*M
(kgf • m) |
Διάμετροι βρόχου στερέωσης συρόμενης σιδηροτροχιάς (μμ) |
||||||||||||||||
| H | Γεια σου. | N | W | Β | Βλ | Γ | Θα | Α | MxL | Wr | Ηρ | D | h | d | Π | Ε | C ((kgf) | C ((kgf) | Ο κ. | MP | Η δικιά μου | ||
| GMW3CA | 4.5 | 1 | 3 | 12 | - | - | 4.5 | 9.8 | 15 | M2xl.6 | 6 | 2.8 | 4 | 1.5 | 2.4 | 15 | 10 | 29 | 54 | 0.16 | 0.09 | 0. 09 | M2x4 |
| GMW3HA | 8 | 14.6 | 20 | 38 | 91 | 0. 26 | 0.19 | 0. 19 | |||||||||||||||
| GMW5CA | 6.5 | 1.5 | 3.5 | 17 | 13 | 2 | - | 13.6 | 20.5 | M2.5x1.5 | 10 | 4 | 4.8 | 1.6 | 2.9 | 20 | 10 | 48 | 92 | 0.47 | 0. 22 | 0. 22 | M2. 5x7 |
| GMW5HA | - | 17.6 | 24.5 | 63 | 134 | 0.7 | 0.42 | 0.42 | |||||||||||||||
| GMW7CA | 9 | 2 | 5.5 | 25 | 19 | 3 | 10 | 22 | 31.5 | M3x3 | 14 | 5.5 | 6 | 3.2 | 3.5 | 30 | 15 | 140 | 210 | 1.6 | 0. 73 | 0. 73 | M3x8 |
| GMW7HA | 19 | 32.5 | 42 | 180 | 320 | 2. 39 | L 58 | 1.58 | |||||||||||||||
| GMW9CA | 12 | 3 | 6 | 30 | 21 | 4.5 | 12 | 28.6 | 38.5 | M3x3 | 18 | 7 | 6.5 | 45 | 3.5 | 30 | 15 | 280 | 420 | 4.09 | 1.93 | 1.93 | M3x8 |
| GMW9HA | 23 | 3.5 | 24 | 40.4 | 50.5 | 350 | 600 | 5. 56 | 3.47 | 3.47 | |||||||||||||
| GMW12CA | 14 | 3 | 8 | 40 | 28 | 6 | 15 | 31 | 44 | M3x3.5 | 24 | 8 | 8 | 45 | 4.5 | 40 | 20 | 400 | 570 | 7.17 | 2.83 | 2.83 | M4xl0 |
| GMW12HA | 28 | 46.3 | 59 | 520 | 840 | 10. 47 | 5. 85 | 5. 85 | |||||||||||||||
| GMW15CA | 16 | 4 | 9 | 60 | 45 | 7.5 | 20 | 39.4 | 55 | M4x4.5 | 42 | 10 | 8 | 4.5 | 4.5 | 40 | 20 | 690 | 940 | 20.3 | 5. 78 | 5. 78 | M4xl2 |
| GMW15HA | 35 | 58.7 | 74.5 | 910 | 1410 | 30.48 | 12.5 | 12.5 | |||||||||||||||
PS:1 kgf= 9,81 N
