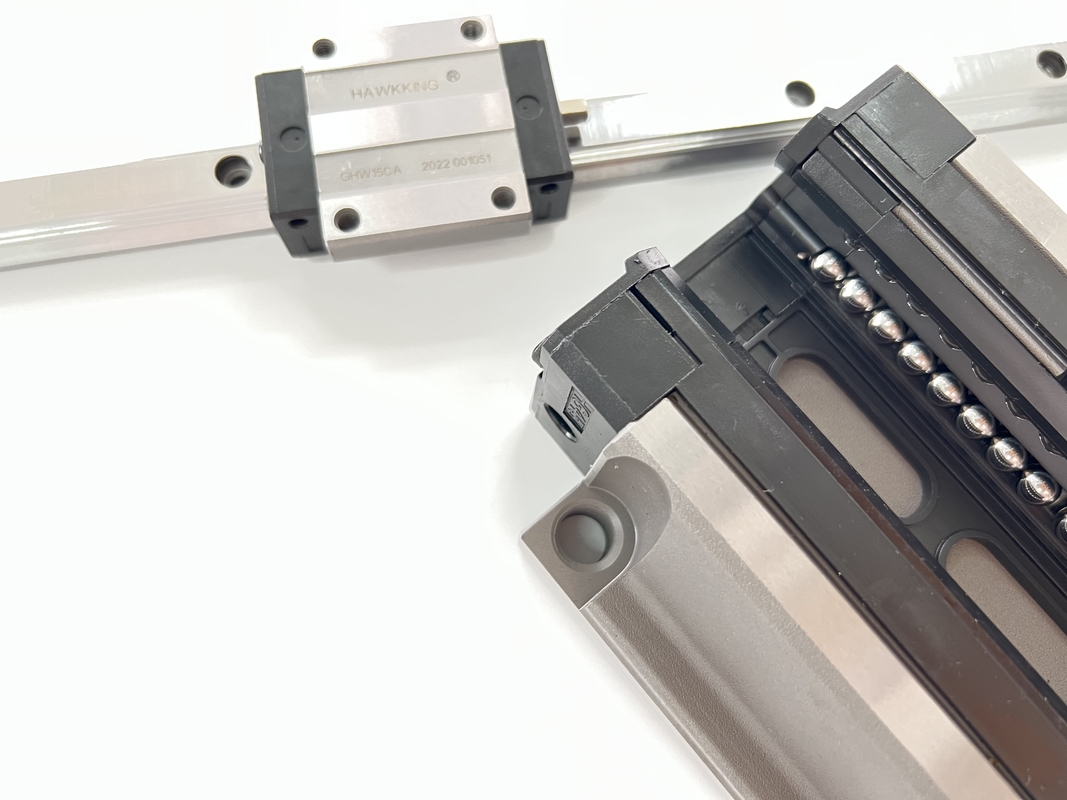

HGW15 Linear Guideways
  • HGW15 Linear Guideways
HGW15 Linear Guideways

HGW15 Linear Guideways

Τόπος καταγωγής Κίνα
Μάρκα ZANE
Πιστοποίηση CE，ISO
Αριθμό μοντέλου HGW15
Λεπτομέρειες προϊόντων
Ονομασία προϊόντος:
μίνι γραμμικός οδηγός ραγών
Υλικό:
ατσάλι
Ύψος συνδυασμού:
420mm
Ύψος ραγών φωτογραφικών διαφανειών:
15mm
Εφαρμογή:
Μηχανήματα
Τύπος:
Γραμμικό Guideway κινήσεων
Σειρά:
HGW15
Φραγμός:
Φλάντζα
Επισημαίνω:

HGW15 Linear Guideways

,

5mm Linear Guideways

,

20mm ρουλεμάν γραμμικός οδηγός

Περιγραφή προϊόντων

Γραμμικό μπλοκ οδηγού Προφίλ Ghw Γραμμικοί οδηγοί HGW15

Μπορεί να αντέξει το φορτίο των κατευθύνσεων πάνω, κάτω, αριστερά και δεξιά ταυτόχρονα
Λόγω του ειδικού σχεδιασμού δομής δέσμης της γραμμικής ράγας ολίσθησης, μπορεί να αντέξει τα φορτία στην άνω, κάτω, αριστερή και δεξιά κατεύθυνση ταυτόχρονα, σε αντίθεση με τον ολισθαίνοντα οδηγό που μπορεί να αντέξει το πλευρικό φορτίο προς την κατεύθυνση της παράλληλης επαφής επιφάνεια, η οποία είναι εύκολο να προκαλέσει την ακρίβεια λειτουργίας του μηχανήματος.


Μοντέλο Μέγεθος συνδυασμού (mm) Μέγεθος μπλοκ (mm) Μέγεθος ράγας ολίσθησης (mm)

Μπουλόνια στερέωσης για ράγες ολίσθησης
Μέγεθος

 Βασικό δυναμικό σταθερό φορτίο Βασικό σταθερό σταθερό φορτίο Επιτρεπόμενη στατική ροπή βάρος
κ. kN-m

Mp
kN-m

 Το kN-m μου

ΟΙΚΟΔΟΜΙΚΟ ΤΕΤΡΑΓΩΝΟ
κιλό

ολίσθηση
kgAi
H γεια Ν W σι Bi ντο U μεγάλο Kl σολ M (A/B) Τ Ti h2 h3 Wr Hr ρε η ρε Π μι (mm) C(kN) C0(kN)
GHW15CA 24 4.3 16 47 38 4.5 30 39.4 61.4 8 5.3 Μ5/ φ4,5 6 8.9 3,95 3.7 15 15 7.5 5.3 4.5 60 20 M4xl6 11. 38 25.31 0,17 0,15 0,15 0,17 1,45
GHW20CA 30 4.6 21.5 63 53 5 40 50,5 77,5 10.25 12 Μ6/φ6 8 10 6 7 20 17.5 9.5 8.5 6 60 20 M5xl6 17.75 37,84 0,38 0,27 0,27 0,40 2.21
GHW20HA 65.2 92.2 17.6 21.18 48,84 0,48 0,47 0,47 0,52
GHW25CA 36 5.5 23.5 70 57 6.5 45 58 84 11.8 12 Μ8/φ77 8 14 6 9 23 22 11 9 7 60 20 Μ6Χ20 26.48 56,19 0,64 0,51 0,51 0,59 3.21
GHW25HA 78.6 104.6 22.1 32,75 76.00 0,87 0,88 0,88 0,80
GHW30CA 42 6 31 90 72 9 52 70 97.4 14.25 12 M10/φ9 8.5 16 6.5 10.8 28 26 14 12 9 80 20 M8x25 38,74 83.06 1.06 0,85 0,85 1.09 4.47
GHW30HA 93 120,4 25,75 47,27 110.13 1,40 1,47 1,47 1.44
GHW35CA 48 7.5 33 100 82 9 62 80 112.4 14.6 12 M10/φ9 10.1 18 9 12.6 34 29 14 12 9 80 20 M8x25 49,52 102,87 1,73 1.20 1.20 1,56 6.30
GHW35HA 105,8 138.2 27.5 60,21 136,31 2.29 2.08 2.08 2.06
GW45CA 60 9.5 37,5 120 100 10 80 97 139,4 13 12.9 M12/φ11 15.1 22 8.5 20.5 45 38 20 17 14 105 22.5 M12x35 77,57 155,93 3.01 2.35 2.35 2,79 10.41
GHW45HA 128,8 171,2 28.9 94,54 207.12 4.00 4.07 4.07 369
GHW55CA 70 13 43,5 140 116 12 95 117,7 166,7 17.35 12.9 Μ14/φ14 17.5 26.5 12 19 53 44 23 20 16 120 30 Μ14Χ45 114,44 227,81 5,66 4.06 4.06 4.52 15.08
GHW55HA 155,8 204,8 36.4 139,35 301,26 7,49 7.01 7.01 5,96
GHW65CA 90 15 53,5 170 142 14 110 144.2 200.2 23.1 12.9 Μ16/φ16 25 37,5 15 15 63 53 26 22 18 150 35 Μ16Χ50 163,63 324,71 10.02 6.44 6.44 9.17 21.18
GHW65HA 203.6 259,6 52,8 208,36 457,15 14.15 11.12 11.12 12,89


HGW15 Linear Guideways 0HGW15 Linear Guideways 1
