| Τόπος καταγωγής | Κίνα |
| Μάρκα | ZANE |
| Πιστοποίηση | CE，ISO |
| Αριθμό μοντέλου | ZANE-GEW |

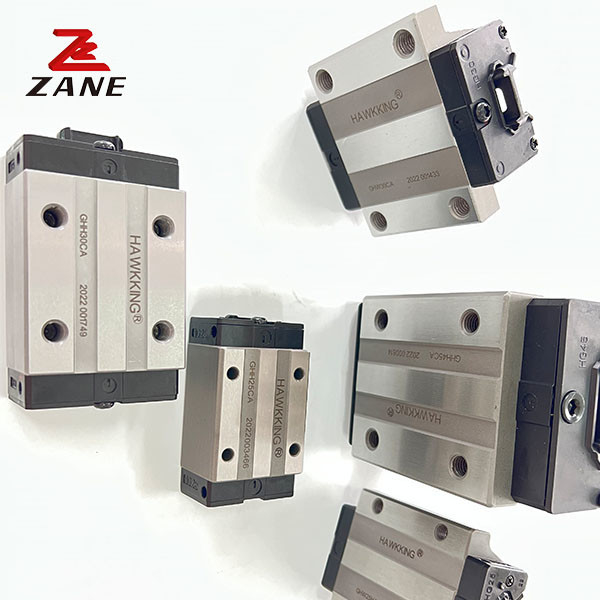

Τυποποιημένη επεξεργασία Cnc Αντίσταση στη διάβρωση Γραμμικές κυκλικές οδηγίες GEW30CA
Πλεονέκτημα
1Προσαρμόζεται σε διάφορες εργασίες πολύ συγκεντρωμένος
2Σχεδιασμένα με τύπου L ή με επεκταμένο τύπο
3Ικανότητα αυτοπροσαρμογής
4Ο συρρέων και η σιδηροτροχιά καθοδήγησης είναι εναλλάξιμες
5. Υψηλή ακαμψία προς όλες τις κατευθύνσεις
6Το προϊόν είναι εύκολο στην εγκατάσταση, εύκολο στη λειτουργία και γρήγορο στη μεταφορά.
7Εργαλεία υψηλής ακρίβειας: από τη βελτιστοποίηση υλικών έως πλήρως αυτοματοποιημένο εξοπλισμό
8- Διασφάλιση ποιότητας: Το πιο αποτελεσματικό όργανο ελέγχου ποιότητας λέιζερ και το αυτο-αναπτυγμένο όργανο προσομοίωσης λειτουργίας διακινητή για την επιθεώρηση ακρίβειας
9Τεχνολογική καινοτομία: Το προϊόν έχει υποβάλει αίτηση για έξι διπλώματα ευρεσιτεχνίας και έχει χρησιμοποιήσει 27 διπλώματα ευρεσιτεχνίας.
| Σχήμα | Μέγεθος συνδυασμού (mm) | Μέγεθος τεμαχίου ((mm) | Μέγεθος σιδηροτροχιάς (mm) |
Άλλες συσκευές για την κατασκευή τροχιάς |
Βασικό σταθερό δυναμικό φορτίο | Βασικό σταθερό σταθερό φορτίο | Επιτρεπόμενη στατική στιγμή | βάρος | ||||||||||||||||||||||||
| Ο κ. ΚΝ-Μ |
Μπ |
Το ΚΝ-Μ μου |
μπλοκ |
διαφάνεια |
||||||||||||||||||||||||||||
| H | Γεια σου. | N | W | Β | Δύο | Γ | Α1 | Α | Κί | Κ2 | G | Μ | Τ | Τι | h2 | h3 | Wr | Ηρ | D | h | d | Π | Ε | (nnn) | C (((kN) | Co ((kN) | ||||||
| GEW15SA | 24 | 4.5 | 18.5 | 52 | 41 | 5.5 | - | 23.1 | 40.1 | 14.8 | 3.5 | 5.7 | M5/φ4.5 | 5 | 7 | 5.5 | 6 | 15 | 12.5 | 6 | 4.5 | 3.5 | 60 | 20 | M3xl6 | 5.35 | 9.40 | 0.08 | 0.04 | 0.04 | 0.12 | 1.25 |
| GEW15CA | 26 | 39.8 | 56.8 | 10.15 | 7.83 | 16.19 | 0.13 | 0.10 | 0.10 | 0.21 | ||||||||||||||||||||||
| GEW20SA | 28 | 6 | 19.5 | 59 | 49 | 5 | - | 29 | 50 | 18.75 | 415 | 12 | M6/φ5.5 | 7 | 9 | 6 | 6 | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 7.23 | 12.74 | 0.13 | 0.06 | 0.06 | 0.19 | 2.08 |
| GEW20CA | 32 | 48.1 | 69.1 | 12.3 | 10.31 | 21.13 | 0.22 | 0.16 | 0.16 | 0.32 | ||||||||||||||||||||||
|
GEW25SA |
33 | 7 | 25 | 73 | 60 | 6.5 | 一 | 35.5 | 59.1 | 21.9 | 4.55 | 12 | M8/φ7 | g | 10 | 8 | 8 | 23 | 18 | 11 | 9 | 7 | 60 | 20 | M6x20 | 11.40 | 19.50 | 0.23 | 0.12 | 0.12 | 0.35 | 2.67 |
| 35 | 59 | 82.6 | 16.15 | 16.27 | 32.40 | 0.38 | 0.32 | 0.32 | 0.59 | |||||||||||||||||||||||
| GEW30SA | 42 | 10 | 31 | 90 | 72 | 9 | - | 41.5 | 69.5 | 26.75 | 6 | 12 | M10/φ9 | 7 | 10 | 8 | 9 | 28 | 23 | 11 | 9 | 7 | 80 | 20 | M6x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.62 | 4.35 |
| GEW30CA | 40 | 70.1 | 98.1 | 21.05 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 1.04 | ||||||||||||||||||||||
| GEW35SA | 48 | 11 | 33 | 100 | 82 | 9 | - | 45 | 75 | 28.5 | 7 | 7 | M10/φ9 | 10 | 13 | &5 | &5 | 34 | 27.5 | 14 | 12 | 9 | 80 | 20 | M6x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.62 | 4.35 |
| GEW35CA | 50 | 78 | 108 | 20 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 1.04 | ||||||||||||||||||||||
