| Τόπος καταγωγής | Κίνα |
| Μάρκα | ZANE |
| Πιστοποίηση | CE，ISO |
| Αριθμό μοντέλου | ZANE-GEW |

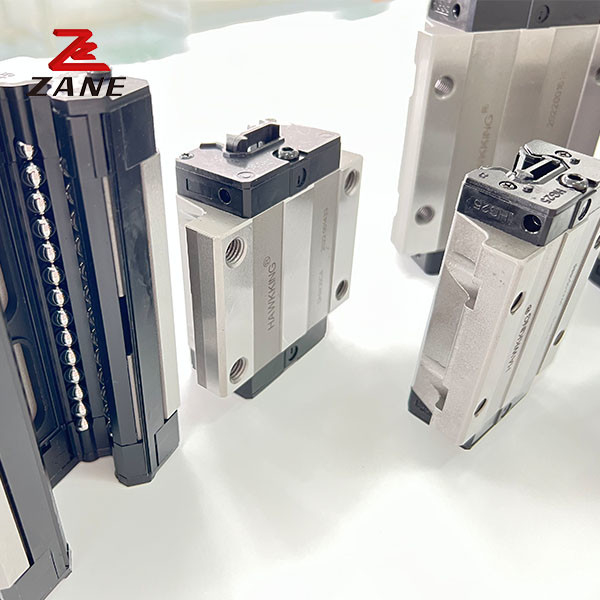

GEW25CA Ανθεκτικός γραμμικός οδηγός σιδηροδρόμου
ο γραμμικός οδηγός χρησιμοποιεί τον ρόλο για την αντικατάσταση της μπάλας και ο τρόπος επαφής μεταξύ των ρόλων και της διαδρομής αλλάζει από σημείο επαφής σε γραμμική επαφή,που βελτιώνει σημαντικά την ακαμψία του γραμμικού οδηγού κυλίνδυνου και επιτρέπει στο μηχάνημα να διατηρεί υψηλότερη ακρίβειαΗ γωνία επαφής του γραμμικού οδηγού GGC μεταξύ του κυλίνδρου και της διαδρομής είναι 45 °, οπότε έχει ίση φόρτιση σε τέσσερις κατευθύνσεις.σχηματίζει την επαφή της ταινίας ελαίου μεταξύ κυλίνδρου και κλουβιού, να αποφευχθεί η τριβή μεταξύ των κυλίνδρων, να μειωθεί η θερμότητα κυλίνδρου και κλουβί, να αποφευχθεί η τριβή μεταξύ των κυλίνδρων, να μειωθεί η θερμότητα κίνηση ακρίβειας.
| Σχήμα | Μέγεθος συνδυασμού (mm) | Μέγεθος τεμαχίου ((mm) | Μέγεθος σιδηροτροχιάς (mm) |
Άλλες συσκευές για την κατασκευή τροχιάς μέγεθος |
Βασικό σταθερό δυναμικό φορτίο | Βασικό σταθερό σταθερό φορτίο | Επιτρεπόμενη στατική στιγμή | βάρος | ||||||||||||||||||||||||
| Ο κ. ΚΝ-Μ |
Μπ kN-m |
Το ΚΝ-Μ μου |
μπλοκ χιλιόγραμμο |
διαφάνεια Κίλα/μέτρο |
||||||||||||||||||||||||||||
| H | Γεια σου. | N | W | Β | Δύο | Γ | Α1 | Α | Κί | Κ2 | G | Μ | Τ | Τι | h2 | h3 | Wr | Ηρ | D | h | d | Π | Ε | (nnn) | C (((kN) | Co ((kN) | ||||||
| GEW15SA | 24 | 4.5 | 18.5 | 52 | 41 | 5.5 | - | 23.1 | 40.1 | 14.8 | 3.5 | 5.7 | M5/φ4.5 | 5 | 7 | 5.5 | 6 | 15 | 12.5 | 6 | 4.5 | 3.5 | 60 | 20 | M3xl6 | 5.35 | 9.40 | 0.08 | 0.04 | 0.04 | 0.12 | 1.25 |
| GEW15CA | 26 | 39.8 | 56.8 | 10.15 | 7.83 | 16.19 | 0.13 | 0.10 | 0.10 | 0.21 | ||||||||||||||||||||||
| GEW20SA | 28 | 6 | 19.5 | 59 | 49 | 5 | - | 29 | 50 | 18.75 | 415 | 12 | M6/φ5.5 | 7 | 9 | 6 | 6 | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 7.23 | 12.74 | 0.13 | 0.06 | 0.06 | 0.19 | 2.08 |
| GEW20CA | 32 | 48.1 | 69.1 | 12.3 | 10.31 | 21.13 | 0.22 | 0.16 | 0.16 | 0.32 | ||||||||||||||||||||||
|
GEW25SA GEW25CA |
33 | 7 | 25 | 73 | 60 | 6.5 | 一 | 35.5 | 59.1 | 21.9 | 4.55 | 12 | M8/φ7 | g | 10 | 8 | 8 | 23 | 18 | 11 | 9 | 7 | 60 | 20 | M6x20 | 11.40 | 19.50 | 0.23 | 0.12 | 0.12 | 0.35 | 2.67 |
| 35 | 59 | 82.6 | 16.15 | 16.27 | 32.40 | 0.38 | 0.32 | 0.32 | 0.59 | |||||||||||||||||||||||
| GEW30SA | 42 | 10 | 31 | 90 | 72 | 9 | - | 41.5 | 69.5 | 26.75 | 6 | 12 | M10/φ9 | 7 | 10 | 8 | 9 | 28 | 23 | 11 | 9 | 7 | 80 | 20 | M6x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.62 | 4.35 |
| GEW30CA | 40 | 70.1 | 98.1 | 21.05 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 1.04 | ||||||||||||||||||||||
| GEW35SA | 48 | 11 | 33 | 100 | 82 | 9 | - | 45 | 75 | 28.5 | 7 | 7 | M10/φ9 | 10 | 13 | &5 | &5 | 34 | 27.5 | 14 | 12 | 9 | 80 | 20 | M6x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.62 | 4.35 |
| GEW35CA | 50 | 78 | 108 | 20 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 1.04 | ||||||||||||||||||||||
