Γραμμικός οδηγός
>
|
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | ZANE |
| Πιστοποίηση | CE，ISO |

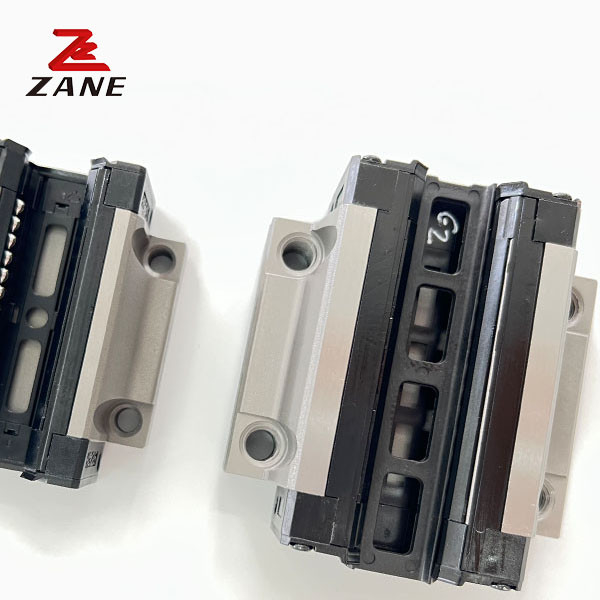

Λεωνικές οδοντόδρομοι Κουβάλια για μηχανές διανομής σειράς GEH
Εύκολη συναρμολόγηση και εναλλάξιμη
Κατά την συναρμολόγηση, εφόσον η επιφάνεια συναρμολόγησης της στροφής διασταύρωσης στο τραπέζι είναι κομμένη ή σχισμένη, η Ayi συνιστά τα βήματα για την στερέωση της στροφής διασταύρωσης και του διασταύρωσης στο τραπέζι μηχανής με συγκεκριμένη ροπή,που μπορεί να αναπαράγει την υψηλή ακρίβεια κατά την επεξεργασίαΣτην παραδοσιακή καθοδήγηση, η αλυσίδα πρέπει να προστεθεί στο κανάλι λειτουργίας, το οποίο είναι χρονοβόρο και εργατικό, και μόλις η ακρίβεια της μηχανής είναι κακή,Πρέπει να σφυρηλατηθεί ξανά.Οι γραμμικές διαφάνειες είναι εναλλάξιμες και οι διαφάνειες ή οι διαφάνειες ή ακόμη και οι γραμμικές διαφάνειες μπορούν να αντικατασταθούν αντίστοιχα, και το μηχάνημα μπορεί να ανακτήσει καθοδήγηση υψηλής ακρίβειας.
| Σχήμα | Μέγεθος συνδυασμού (mm) | Μέγεθος τεμαχίου ((mm) | Μέγεθος σιδηροτροχιάς (mm) |
Άλλες συσκευές για την κατασκευή τροχιάς μέγεθος |
Βασικό σταθερό δυναμικό φορτίο | Βασικό σταθερό σταθερό φορτίο | Επιτρεπόμενη στατική στιγμή | βάρος | |||||||||||||||||||||||||
| Ο κ. ΚΝ-Μ |
Μπ kN-m |
Το ΚΝ-Μ μου |
μπλοκ χιλιόγραμμο |
διαφάνεια Κίλα/μέτρο |
|||||||||||||||||||||||||||||
| H | Γεια σου. | N | W | Β | Δύο | Γ | Λι | Α | Κί | Κί | G | Mxl | Τ | H2 | h3 | w/ | Ηρ | D | h | d | Π | Ε | (μμ) | C (((kN) | Co ((kN) | ||||||||
| ΓΕΗ15SA | 24 | 4.5 | 9.5 | 34 | 26 | 4 | - | 23.1 | 40.1 | 14.8 | 3.5 | 5.7 | M4x6 | 6 | 5.5 | 6 | 15 | 12.5 | 6 | 4.5 | 3.5 | 60 | 20 | M3xl6 | 5.35 | 9.40 | 0.08 | 0.04 | 0.04 | 0.09 | 1.25 | ||
| GEH15CA | 26 | 39.8 | 56.8 | 10.15 | 7.83 | 16.19 | 0.13 | 0.10 | 0.10 | 0.15 | |||||||||||||||||||||||
| GEH20SA | 28 | 6 | 11 | 42 | 32 | 5 | - | 29 | 50 | 18.75 | 4.15 | 12 | M5x7 | 7.5 | 6 | 6 | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 7.23 | 12.74 | 0.13 | 0.06 | 0.06 | 0.15 | 2.08 | ||
| GEH20CA | 32 | 48.1 | 69.1 | 12.3 | 10.31 | 21.13 | 0.22 | 0.16 | 0.16 | 0.24 | |||||||||||||||||||||||
| GEH25SA | 33 | 7 | 12.5 | 48 | 35 | 6.5 | - | 35.5 | 59.1 | 21.9 | 4.55 | 12 | M6x9 | 8 | 8 | 8 | 23 | 18 | 11 | 9 | 7 | 60 | 20 | M6x20 | 11.40 | 19.50 | 0.23 | 0.12 | 0.12 | 0.25 | 2.67 | ||
| GEH25CA | 35 | 59 | 82.6 | 16.15 | 16.27 | 32.40 | 0.38 | 0.32 | 0.32 | 0.41 | |||||||||||||||||||||||
| GEH30SA | 42 | 10 | 16 | 60 | 40 | 10 | - | 41.5 | 69.5 | 26.75 | 6 | 12 | M3xl2 | 9 | 8 | 9 | 28 | 23 | 11 | 9 | 7 | 80 | 20 | M6x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 4.35 | ||
| GEH30CA | 40 | 70.1 | 98.1 | 21.05 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 0.76 | |||||||||||||||||||||||
| GEH35SA | 48 | 11 | 18 | 70 | 50 | 10 | - | 45 | 75 | 28.5 | 7 | 12 | M8xl2 | 10 | 8.5 | 8.5 | 34 | 27.5 | 14 | 12 | 9 | 80 | 20 | M8x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 6.14 | ||
| GEH35CA | 50 | 78 | 108 | 20 | 33.35 | 64.84 | 0.98 | 0.69 | 0.69 | 1.13 | |||||||||||||||||||||||
