Γραμμική ράγα οδηγών
>
|
|
| Place of Origin | China |
| Μάρκα | ZANE |
| Πιστοποίηση | CE，ISO |
| Αριθμό μοντέλου | GMW |

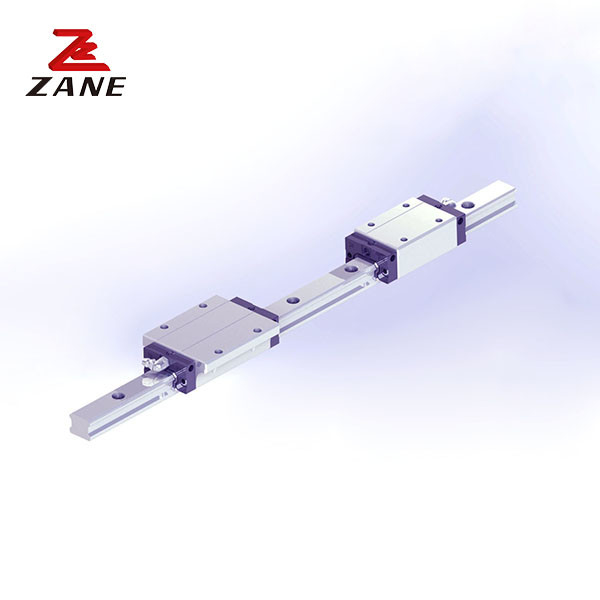

Σιδηροδρομικά οδοντοκινητήρια για ειδική σειρά GMW
1Περιγραφή
Οι γραμμικοί οδηγοί παρέχουν μια ακριβή λειτουργία καθοδήγησης για την τοποθέτηση φορτίων σε συνδυασμό με γραμμικά στοιχεία κίνησης, όπως κινητήρες ή βίδες σφαίρας.Η γραμμική μας σειρά περιλαμβάνει οδηγούς σιδηροδρόμων ακριβείας., διάφορα σιδηροτροχεία προφίλ, συστήματα γραμμικών σιδηροτροχιών, βαριές γραμμικές σιδηροτροχιές, γραμμικά ρουλεμάνια και γραμμικά ρουλεμάνια σφαίρας, καθώς και μονάδες με άξονες ακριβείας.Από λίγα μικρομυκράνια σφυρί μέχρι και αρκετά μέτρα κίνησης, είναι δυνατή σχεδόν οποιαδήποτε εφαρμογή ακριβούς κίνησης σε βιομηχανικά ή γραφειακά περιβάλλοντα.
2.Λίστα παραμέτρων
| ComΜοντέλο μεγέθους συνδυασμού (mm) | Μέγεθος τεμαχίου ((mm) | Μέγεθος σιδηροτροχιάς (mm) |
Άλλες συσκευές για την κατασκευή τροχιάς μέγεθος |
Βασικό σταθερό δυναμικό φορτίο | Βασικό σταθερό σταθερό φορτίο | Επιτρεπόμενη στατική στιγμή | βάρος | ||||||||||||||||||||||||||
| Ο κ. ΚΝ-Μ |
Μπ kN-m |
Το ΚΝ-Μ μου |
μπλοκ χιλιόγραμμο |
διαφάνεια Κίλα/μέτρο |
|||||||||||||||||||||||||||||
| H | Γεια σου. | N | W | Β | Δύο | Γ | Λι | Α | Κί | Κί | G | Mxl | Τ | H2 | h3 | w/ | Ηρ | D | h | d | Π | Ε | (μμ) | C (((kN) | Co ((kN) | ||||||||
| ΓΕΗ15SA | 24 | 4.5 | 9.5 | 34 | 26 | 4 | - | 23.1 | 40.1 | 14.8 | 3.5 | 5.7 | M4x6 | 6 | 5.5 | 6 | 15 | 12.5 | 6 | 4.5 | 3.5 | 60 | 20 | M3xl6 | 5.35 | 9.40 | 0.08 | 0.04 | 0.04 | 0.09 | 1.25 | ||
| GEH15CA | 26 | 39.8 | 56.8 | 10.15 | 7.83 | 16.19 | 0.13 | 0.10 | 0.10 | 0.15 | |||||||||||||||||||||||
| GEH20SA | 28 | 6 | 11 | 42 | 32 | 5 | - | 29 | 50 | 18.75 | 4.15 | 12 | M5x7 | 7.5 | 6 | 6 | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 7.23 | 12.74 | 0.13 | 0.06 | 0.06 | 0.15 | 2.08 | ||
| GEH20CA | 32 | 48.1 | 69.1 | 12.3 | 10.31 | 21.13 | 0.22 | 0.16 | 0.16 | 0.24 | |||||||||||||||||||||||
| GEH25SA | 33 | 7 | 12.5 | 48 | 35 | 6.5 | - | 35.5 | 59.1 | 21.9 | 4.55 | 12 | M6x9 | 8 | 8 | 8 | 23 | 18 | 11 | 9 | 7 | 60 | 20 | M6x20 | 11.40 | 19.50 | 0.23 | 0.12 | 0.12 | 0.25 | 2.67 | ||
| GEH25CA | 35 | 59 | 82.6 | 16.15 | 16.27 | 32.40 | 0.38 | 0.32 | 0.32 | 0.41 | |||||||||||||||||||||||
| GEH30SA | 42 | 10 | 16 | 60 | 40 | 10 | - | 41.5 | 69.5 | 26.75 | 6 | 12 | M3xl2 | 9 | 8 | 9 | 28 | 23 | 11 | 9 | 7 | 80 | 20 | M6x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 4.35 | ||
| GEH30CA | 40 | 70.1 | 98.1 | 21.05 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 0.76 | |||||||||||||||||||||||
| GEH35SA | 48 | 11 | 18 | 70 | 50 | 10 | - | 45 | 75 | 28.5 | 7 | 12 | M8xl2 | 10 | 8.5 | 8.5 | 34 | 27.5 | 14 | 12 | 9 | 80 | 20 | M8x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 6.14 | ||
| GEH35CA | 50 | 78 | 108 | 20 | 33.35 | 64.84 | 0.98 | 0.69 | 0.69 | 1.13 | |||||||||||||||||||||||
