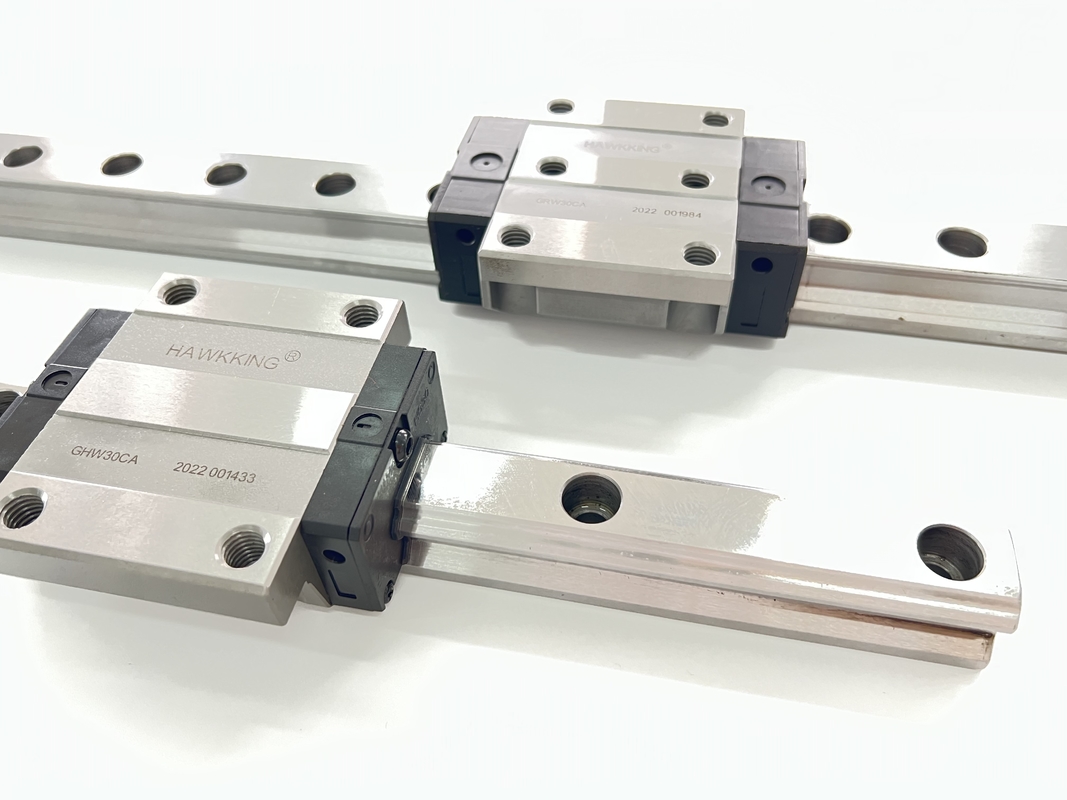

Γραμμικοί οδηγοί για μηχανή CNC
  • Γραμμικοί οδηγοί για μηχανή CNC
Γραμμικοί οδηγοί για μηχανή CNC

Γραμμικοί οδηγοί για μηχανή CNC

Τόπος καταγωγής Κίνα
Μάρκα ZANE
Πιστοποίηση CE，ISO
Αριθμό μοντέλου ZANE-ghw
Λεπτομέρειες προϊόντων
Ονομασία προϊόντος:
μίνι γραμμικός οδηγός ραγών
Βαθμός:
Γ, Χ, Π, SP, ΕΠΆΝΩ
Βασικά εξαρτήματα:
Γραμμική ράγα οδηγών
Μήκος της γραμμικής ράγας οδηγών:
100mm4000mm, οποιοδήποτε μήκος θα είναι διαθέσιμο
Ύψος ραγών φωτογραφικών διαφανειών:
15mm
Τύπος:
Γραμμικό Guideway κινήσεων
γραμμικός τύπος οδηγών:
Τύπος τύπων ή Χ W ή τύπος Ρ
Επισημαίνω:

Γραμμικοί οδηγοί HGW20

,

Γραμμικοί οδηγοί για μηχανή CNC

,

οδηγοί σιδηροδρομικών προφίλ UP

Περιγραφή προϊόντων

Η γραμμική ράγα και μπλοκ οδηγού προσαρμοσμένου μήκους HGW20 για μηχανή CNC

Ποια είναι τα χαρακτηριστικά του;
Δυνατότητα αυτοευθυγράμμισης Με βάση το σχεδιασμό, η αυλάκωση κυκλικού τόξου έχει σημεία επαφής στις 45 μοίρες.Κονσέρβα γραμμικού οδηγού σειράς HG
απορροφά τα περισσότερα σφάλματα εγκατάστασης λόγω επιφανειακών ανωμαλιών και παρέχει ομαλή γραμμική κίνηση μέσω της ελαστικής παραμόρφωσης του
στοιχεία κύλισης και η μετατόπιση των σημείων επαφής.Μπορεί να επιτευχθεί δυνατότητα αυτοευθυγράμμισης, υψηλή ακρίβεια και ομαλή λειτουργία
με εύκολη εγκατάσταση.


Μοντέλο Μέγεθος συνδυασμού (mm) Μέγεθος μπλοκ (mm) Μέγεθος ράγας ολίσθησης (mm)

Μπουλόνια στερέωσης για ράγες ολίσθησης
Μέγεθος

 Βασικό δυναμικό σταθερό φορτίο Βασικό σταθερό σταθερό φορτίο Επιτρεπόμενη στατική ροπή βάρος
κ. kN-m

Mp
kN-m

 Το kN-m μου

ΟΙΚΟΔΟΜΙΚΟ ΤΕΤΡΑΓΩΝΟ
κιλό

ολίσθηση
kg/m
H γεια Ν W σι Bi ντο U μεγάλο Kl σολ M (A/B) Τ Ti h2 h3 Wr Hr ρε η ρε Π μι (mm) C(kN) C0(kN)
GHW15CA 24 4.3 16 47 38 4.5 30 39.4 61.4 8 5.3 Μ5/ φ4,5 6 8.9 3,95 3.7 15 15 7.5 5.3 4.5 60 20 M4xl6 11. 38 25.31 0,17 0,15 0,15 0,17 1,45
GHW20CA 30 4.6 21.5 63 53 5 40 50,5 77,5 10.25 12 Μ6/φ6 8 10 6 7 20 17.5 9.5 8.5 6 60 20 M5xl6 17.75 37,84 0,38 0,27 0,27 0,40 2.21
GHW20HA 65.2 92.2 17.6 21.18 48,84 0,48 0,47 0,47 0,52
GHW25CA 36 5.5 23.5 70 57 6.5 45 58 84 11.8 12 Μ8/φ77 8 14 6 9 23 22 11 9 7 60 20 Μ6Χ20 26.48 56,19 0,64 0,51 0,51 0,59 3.21
GHW25HA 78.6 104.6 22.1 32,75 76.00 0,87 0,88 0,88 0,80
GHW30CA 42 6 31 90 72 9 52 70 97.4 14.25 12 M10/φ9 8.5 16 6.5 10.8 28 26 14 12 9 80 20 M8x25 38,74 83.06 1.06 0,85 0,85 1.09 4.47
GHW30HA 93 120,4 25,75 47,27 110.13 1,40 1,47 1,47 1.44
GHW35CA 48 7.5 33 100 82 9 62 80 112.4 14.6 12 M10/φ9 10.1 18 9 12.6 34 29 14 12 9 80 20 M8x25 49,52 102,87 1,73 1.20 1.20 1,56 6.30
GHW35HA 105,8 138.2 27.5 60,21 136,31 2.29 2.08 2.08 2.06
GW45CA 60 9.5 37,5 120 100 10 80 97 139,4 13 12.9 M12/φ11 15.1 22 8.5 20.5 45 38 20 17 14 105 22.5 M12x35 77,57 155,93 3.01 2.35 2.35 2,79 10.41
GHW45HA 128,8 171,2 28.9 94,54 207.12 4.00 4.07 4.07 369
GHW55CA 70 13 43,5 140 116 12 95 117,7 166,7 17.35 12.9 Μ14/φ14 17.5 26.5 12 19 53 44 23 20 16 120 30 Μ14Χ45 114,44 227,81 5,66 4.06 4.06 4.52 15.08
GHW55HA 155,8 204,8 36.4 139,35 301,26 7,49 7.01 7.01 5,96
GHW65CA 90 15 53,5 170 142 14 110 144.2 200.2 23.1 12.9 Μ16/φ16 25 37,5 15 15 63 53 26 22 18 150 35 Μ16Χ50 163,63 324,71 10.02 6.44 6.44 9.17 21.18
GHW65HA 203.6 259,6 52,8 208,36 457,15 14.15 11.12 11.12 12,89


Γραμμικοί οδηγοί για μηχανή CNC 0Γραμμικοί οδηγοί για μηχανή CNC 1
