Τόπος καταγωγής	Κίνα
Μάρκα	ZANE
Πιστοποίηση	CE，ISO
Αριθμό μοντέλου	ZANE-ghw

Οδός διαφάνειας	Γραμμικό οδηγό rai	Επίπεδο ακρίβειας	Π
Διάμετρο	23 χιλιοστά	Κατηγορία στατικού φορτίου	3
Επιτρεπόμενη στατική ροπή	3.9 (kn·m)	Δυναμικό φορτίο ratin	6
Περιγραφή του προϊόντος	1. μικρού όγκου, ελαφρού βάρους, ειδικά κατάλληλο για τη χρήση μικρότερων και μικρότερων συσκευών. 2Το υλικό από ανοξείδωτο χάλυβα είναι ποιοτικά γραμμικό οδηγό, περιέχει τον συρρέα, τους οδηγούς και άλλα μεταλλικά μέρη.όπως οι μηχανές χάλυβα και χάλυβα κλπ., όλα χρησιμοποιούν υλικό από ανοξείδωτο χάλυβα, έχουν τα χαρακτηριστικά της σκουριάς. 3. υιοθετούν το σχέδιο τετρα-σημίδων επαφής τύπου Goeth, μπορούν να αντέξουν το φορτίο κατεύθυνσης, έχουν ισχυρή ακαμψία, υψηλή ακρίβεια χαρακτηριστικά. 4. το σχήμα του χάλυβα, σύμφωνα με την αλληλεπιδράσιμη ικανότητα που επιτρέπει την ακρίβεια.
Εφαρμογή	1. εξοπλισμός κατασκευής ημιαγωγών 2. εξοπλισμός συναρμολόγησης κυκλωμάτων κυκλώματος 3. ιατρικό εξοπλισμό 4. το ρομποτικό χέρι 5. όργανα μέτρησης ακριβείας 6. εξοπλισμός γραφειακής αυτοματοποίησης 7. άλλες μικρές γραμμικές συσκευές διαδρόμου

Σχήμα	Μέγεθος συνδυασμού (mm)			Μέγεθος τεμαχίου ((mm)													Μέγεθος σιδηροτροχιάς (mm)							Άλλες συσκευές για την κατασκευή τροχιάς μέγεθος	Βασικό σταθερό δυναμικό φορτίο	Βασικό σταθερό σταθερό φορτίο	Επιτρεπόμενη στατική στιγμή					βάρος
																											Ο κ. ΚΝ-Μ	Μπ kN-m			Το ΚΝ-Μ μου	μπλοκ χιλιόγραμμο		διαφάνεια χιλιόγραμμα/μέτρο
	H	Γεια σου.	N	W	Β	Δύο	γ	Ο	Α	Κλ	G	Ε (Α/Β)	Τ	Τι	h2	h3	Wr	Ηρ	D	h	d	Π	Ε	(μμ)	C (((kN)	C0(kN)
GHW15CA	24	4.3	16	47	38	4.5	30	39.4	61.4	8	5.3	M5/ φ4.5	6	8.9	3.95	3.7	15	15	7.5	5.3	4.5	60	20	M4xl6	11. 38	25.31	0.17		0.15	0.15		0.17	1.45
GHW20CA	30	4.6	21.5	63	53	5	40	50.5	77.5	10.25	12	M6/φ6	8	10	6	7	20	17.5	9.5	8.5	6	60	20	M5xl6	17.75	37.84	0.38		0.27	0.27		0.40	2.21
GHW20HA								65.2	92.2	17.6															21.18	48.84	0.48		0.47	0.47		0.52
GHW25CA	36	5.5	23.5	70	57	6.5	45	58	84	11.8	12	M8/φ77	8	14	6	9	23	22	11	9	7	60	20	M6x20	26.48	56.19	0.64		0.51	0.51		0.59	3.21
GHW25HA								78.6	104.6	22.1															32.75	76.00	0.87		0.88	0.88		0.80
GHW30CA	42	6	31	90	72	9	52	70	97.4	14.25	12	M10/φ9	8.5	16	6.5	10.8	28	26	14	12	9	80	20	M8x25	38.74	83.06	1.06		0.85	0.85		1.09	4.47
GHW30HA								93	120.4	25.75															47.27	110.13	1.40		1.47	1.47		1.44
GHW35CA	48	7.5	33	100	82	9	62	80	112.4	14.6	12	M10/φ9	10.1	18	9	12.6	34	29	14	12	9	80	20	M8x25	49.52	102.87	1.73		1.20	1.20		1.56	6.30
GHW35HA								105.8	138.2	27.5															60.21	136.31	2.29		2.08	2.08		2.06
GW45CA	60	9.5	37.5	120	100	10	80	97	139.4	13	12.9	M12/φ11	15.1	22	8.5	20.5	45	38	20	17	14	105	22.5	M12x35	77.57	155.93	3.01		2.35	2.35		2.79	10.41
GHW45HA								128.8	171.2	28.9															94.54	207.12	4.00		4.07	4.07		369
GHW55CA	70	13	43.5	140	116	12	95	117.7	166.7	17.35	12.9	M14/φ14	17.5	26.5	12	19	53	44	23	20	16	120	30	M14x45	114.44	227.81	5.66		4.06	4.06		4.52	15.08
GHW55HA								155.8	204.8	36.4															139.35	301.26	7.49		7.01	7.01		5.96
GHW65CA	90	15	53.5	170	142	14	110	144.2	200.2	23.1	12.9	M16/φ16	25	37.5	15	15	63	53	26	22	18	150	35	Μ16x50	163.63	324.71	10.02		6.44	6.44		9.17	21.18
GHW65HA								203.6	259.6	52.8															208.36	457.15	14.15		11.12	11.12		12.89

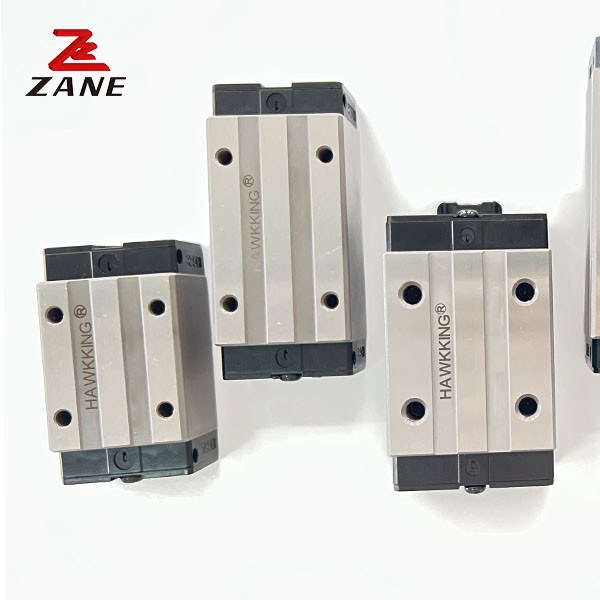

HGW55 Linear Guide Block HGW65 Ελαφρύ 15mm Γραμμική ράγα ολίσθησης
