Διαφάνεια γραμμικού οδηγού
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | ZANE |
| Πιστοποίηση | CE，ISO |
| Αριθμό μοντέλου | ΖΑΝΕ-ΓΕΧ |

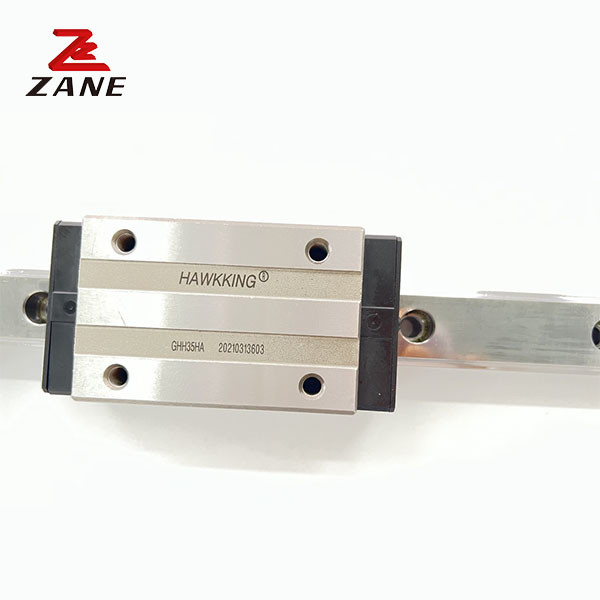

Ατσάλι ατσάλινο γραμμικό σιδηρόδρομο οδηγού GEH35SA GEH35CA
Η γραμμή καθοδήγησης από ανοξείδωτο χάλυβα έχει καλή σκληρότητα και αντοχή στην φθορά και η αντοχή στην πίεση κάνει τον γερμανικό γραμμικό οδηγό Rexroth να αντέχει τη δύναμη από διαφορετικές κατευθύνσεις,και έχει καλή αντοχή φορτίου και καλή προσαρμοστικότητα φορτίουΟι γερμανικές γραμμικές οδηγίες Rexroth υπόκεινται σε λιγότερη αντίσταση τριβής όταν τοποθετούνται με σφαίρες από χάλυβα.που το καθιστά λιγότερο επιρρεπές σε απόκλιση κατά την τοποθέτηση, έχει υψηλή επαναληψιμότητα και είναι κατάλληλο για μέρη που απαιτούν συχνή τοποθέτηση.
| Σχήμα | Μέγεθος συνδυασμού (mm) | Μέγεθος τεμαχίου ((mm) | Μέγεθος σιδηροτροχιάς (mm) |
Άλλες συσκευές για την κατασκευή τροχιάς |
Βασικό σταθερό δυναμικό φορτίο | Βασικό σταθερό σταθερό φορτίο | Επιτρεπόμενη στατική στιγμή | βάρος | |||||||||||||||||||||||||
| Ο κ. ΚΝ-Μ |
Μπ |
Το ΚΝ-Μ μου |
μπλοκ |
διαφάνεια |
|||||||||||||||||||||||||||||
| H | Γεια σου. | N | W | Β | Δύο | Γ | Λι | Α | Κί | Κί | G | Mxl | Τ | H2 | h3 | w/ | Ηρ | D | h | d | Π | Ε | (μμ) | C (((kN) | Co ((kN) | ||||||||
| ΓΕΗ15SA | 24 | 4.5 | 9.5 | 34 | 26 | 4 | - | 23.1 | 40.1 | 14.8 | 3.5 | 5.7 | M4x6 | 6 | 5.5 | 6 | 15 | 12.5 | 6 | 4.5 | 3.5 | 60 | 20 | M3xl6 | 5.35 | 9.40 | 0.08 | 0.04 | 0.04 | 0.09 | 1.25 | ||
| GEH15CA | 26 | 39.8 | 56.8 | 10.15 | 7.83 | 16.19 | 0.13 | 0.10 | 0.10 | 0.15 | |||||||||||||||||||||||
| GEH20SA | 28 | 6 | 11 | 42 | 32 | 5 | - | 29 | 50 | 18.75 | 4.15 | 12 | M5x7 | 7.5 | 6 | 6 | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 7.23 | 12.74 | 0.13 | 0.06 | 0.06 | 0.15 | 2.08 | ||
| GEH20CA | 32 | 48.1 | 69.1 | 12.3 | 10.31 | 21.13 | 0.22 | 0.16 | 0.16 | 0.24 | |||||||||||||||||||||||
| GEH25SA | 33 | 7 | 12.5 | 48 | 35 | 6.5 | - | 35.5 | 59.1 | 21.9 | 4.55 | 12 | M6x9 | 8 | 8 | 8 | 23 | 18 | 11 | 9 | 7 | 60 | 20 | M6x20 | 11.40 | 19.50 | 0.23 | 0.12 | 0.12 | 0.25 | 2.67 | ||
| GEH25CA | 35 | 59 | 82.6 | 16.15 | 16.27 | 32.40 | 0.38 | 0.32 | 0.32 | 0.41 | |||||||||||||||||||||||
| GEH30SA | 42 | 10 | 16 | 60 | 40 | 10 | - | 41.5 | 69.5 | 26.75 | 6 | 12 | M3xl2 | 9 | 8 | 9 | 28 | 23 | 11 | 9 | 7 | 80 | 20 | M6x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 4.35 | ||
| GEH30CA | 40 | 70.1 | 98.1 | 21.05 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 0.76 | |||||||||||||||||||||||
| GEH35SA | 48 | 11 | 18 | 70 | 50 | 10 | - | 45 | 75 | 28.5 | 7 | 12 | M8xl2 | 10 | 8.5 | 8.5 | 34 | 27.5 | 14 | 12 | 9 | 80 | 20 | M8x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 6.14 | ||
| GEH35CA | 50 | 78 | 108 | 20 | 33.35 | 64.84 | 0.98 | 0.69 | 0.69 | 1.13 | |||||||||||||||||||||||
