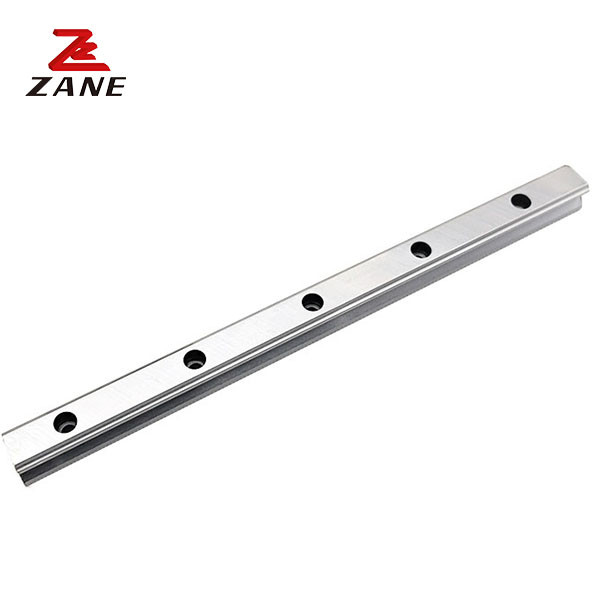

Διαφάνεια γραμμικού οδηγού
>
|
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | ZANE |
| Πιστοποίηση | CE，ISO |
| Αριθμό μοντέλου | ΖΑΝΕ-ΓΕΧ |
Τεχνικές συσκευές για την κατασκευή ηλεκτρικών συσκευών για την κατασκευή ηλεκτρικών συσκευών
Τόξοι
1Μικρό και ελαφρύ, κατάλληλο για μικροσκοπικό εξοπλισμό.
2Όλα τα υλικά για το μπλοκ και το σιδηρόδρομο, συμπεριλαμβανομένων των κυλίνδρων σφαιρών και των συστημάτων υποστήριξης σφαιρών, είναι ειδικής ποιότητας από ανοξείδωτο χάλυβα για σκοπούς κατά της διάβρωσης.
3Η γοτθική σχεδίαση αψίδας επαφής μπορεί να αντέξει φορτία από όλες τις κατευθύνσεις και να προσφέρει υψηλή ακαμψία και υψηλή ακρίβεια.
4Οι σιδηροδρομικές σφαίρες θα κρατούνται με μικροσκοπικό ελαστικό για να αποφεύγεται η πτώση των σφαιρών ακόμη και όταν τα μπλοκ απομακρύνονται από την εγκατάσταση των σιδηροδρόμων.
5Οι εναλλάξιμοι τύποι είναι διαθέσιμοι σε ορισμένες βαθμίδες ακρίβειας.
| Σχήμα | Μέγεθος συνδυασμού (mm) | Μέγεθος τεμαχίου ((mm) | Μέγεθος σιδηροτροχιάς (mm) |
Άλλες συσκευές για την κατασκευή τροχιάς |
Βασικό σταθερό δυναμικό φορτίο | Βασικό σταθερό σταθερό φορτίο | Επιτρεπόμενη στατική στιγμή | βάρος | |||||||||||||||||||||||||
| Ο κ. ΚΝ-Μ |
Μπ |
Το ΚΝ-Μ μου |
μπλοκ |
διαφάνεια |
|||||||||||||||||||||||||||||
| H | Γεια σου. | N | W | Β | Δύο | Γ | Λι | Α | Κί | Κί | G | Mxl | Τ | H2 | h3 | w/ | Ηρ | D | h | d | Π | Ε | (μμ) | C (((kN) | Co ((kN) | ||||||||
| ΓΕΗ15SA | 24 | 4.5 | 9.5 | 34 | 26 | 4 | - | 23.1 | 40.1 | 14.8 | 3.5 | 5.7 | M4x6 | 6 | 5.5 | 6 | 15 | 12.5 | 6 | 4.5 | 3.5 | 60 | 20 | M3xl6 | 5.35 | 9.40 | 0.08 | 0.04 | 0.04 | 0.09 | 1.25 | ||
| GEH15CA | 26 | 39.8 | 56.8 | 10.15 | 7.83 | 16.19 | 0.13 | 0.10 | 0.10 | 0.15 | |||||||||||||||||||||||
| GEH20SA | 28 | 6 | 11 | 42 | 32 | 5 | - | 29 | 50 | 18.75 | 4.15 | 12 | M5x7 | 7.5 | 6 | 6 | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 7.23 | 12.74 | 0.13 | 0.06 | 0.06 | 0.15 | 2.08 | ||
| GEH20CA | 32 | 48.1 | 69.1 | 12.3 | 10.31 | 21.13 | 0.22 | 0.16 | 0.16 | 0.24 | |||||||||||||||||||||||
| GEH25SA | 33 | 7 | 12.5 | 48 | 35 | 6.5 | - | 35.5 | 59.1 | 21.9 | 4.55 | 12 | M6x9 | 8 | 8 | 8 | 23 | 18 | 11 | 9 | 7 | 60 | 20 | M6x20 | 11.40 | 19.50 | 0.23 | 0.12 | 0.12 | 0.25 | 2.67 | ||
| GEH25CA | 35 | 59 | 82.6 | 16.15 | 16.27 | 32.40 | 0.38 | 0.32 | 0.32 | 0.41 | |||||||||||||||||||||||
| GEH30SA | 42 | 10 | 16 | 60 | 40 | 10 | - | 41.5 | 69.5 | 26.75 | 6 | 12 | M3xl2 | 9 | 8 | 9 | 28 | 23 | 11 | 9 | 7 | 80 | 20 | M6x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 4.35 | ||
| GEH30CA | 40 | 70.1 | 98.1 | 21.05 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 0.76 | |||||||||||||||||||||||
| GEH35SA | 48 | 11 | 18 | 70 | 50 | 10 | - | 45 | 75 | 28.5 | 7 | 12 | M8xl2 | 10 | 8.5 | 8.5 | 34 | 27.5 | 14 | 12 | 9 | 80 | 20 | M8x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 6.14 | ||
| GEH35CA | 50 | 78 | 108 | 20 | 33.35 | 64.84 | 0.98 | 0.69 | 0.69 | 1.13 | |||||||||||||||||||||||
