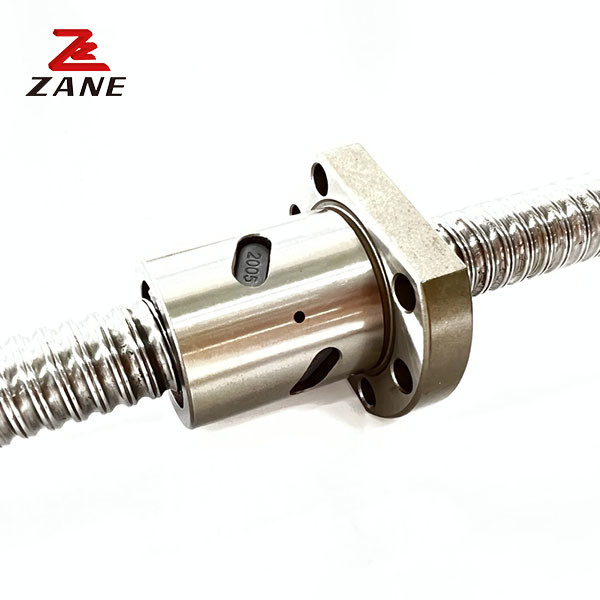

Robot Router 11mm Heavy Duty Ball Screw Reciculating Ball Screw σε CNC
  • Robot Router 11mm Heavy Duty Ball Screw Reciculating Ball Screw σε CNC
  • Robot Router 11mm Heavy Duty Ball Screw Reciculating Ball Screw σε CNC
Robot Router 11mm Heavy Duty Ball Screw Reciculating Ball Screw σε CNC

Robot Router 11mm Heavy Duty Ball Screw Reciculating Ball Screw σε CNC

Τόπος καταγωγής Κίνα
Μάρκα ZANE
Πιστοποίηση CE，ISO
Αριθμό μοντέλου UFSTYPE
Λεπτομέρειες προϊόντων
Ονομασία του προϊόντος:
Στροφή με σφαίρα μολύβδου
Στροφή σφαίρας:
βίδα, καπάκι καρυδιού, μπάλες
Δραστηριότητες στροφής μπάλας:
Τελεία μηχανής έλασης από χάλυβα
Διάμετρος βιδών:
11-20 mm
Δομή:
Σφαίρα σφαιρών Screw+Nut+Steel
Φλάντζα:
με τη φλάντζα
Προδιαγραφές:
ανάλογα με το μέγεθος του φορτίου
Τύπος διαδικασίας:
Στροφή σφαιρίδας με έλαση C7
Επισημαίνω:

Μπίλια βαρέως τύπου 11 χιλιοστών

,

σφαιρική βίδα βαρέως τύπου Robot Router

,

σφαιρική βίδα ανακυκλοφορίας σε cnc

Περιγραφή προϊόντων

UFSTYPE Στροφή σφαίρας βαρέος βάρους υψηλής ακρίβειας από έλασμα χάλυβα για μηχανή CNC και δρομολογητή ρομπότ



Περιγραφή του προϊόντος

Το συγκρότημα στροφιάς με σφαίρα είναι ένα μηχανικό μέρος κίνησης υψηλής ακρίβειας που αποτελείται από βίδα, νάτσο, ρουλέα, σφραγιστικό πλύσιμο και άλλα εξαρτήματα, καθώς υπάρχει ρουλέα με σφαίρα που κυλά μεταξύ της βίδες και του νάτσου,η σφαιρική βίδα μπορεί να λάβει υψηλή απόδοση κίνησης, σε σύγκριση με τη βίδα οδηγού διαδρόμου, η ροπή κίνησης είναι κάτω από 1/3.είναι εύκολο να μεταφέρεις την ευθεία κίνηση σε κίνηση στροφήςΠρόκειται για ένα είδος περαιτέρω επέκτασης και ανάπτυξης της παραδοσιακής βίδες οδηγού διαδρόμου.Η βαθιά σημασία αυτής της εξέλιξης είναι η ίδια με τη μεταμόρφωση που προκάλεσε το ρυμουλκούμενο ρυμουλκούμενο σε ρυμουλκούμενοΕξαιτίας του λεπτού χαρακτήρα τριβής του, η συναρμολόγηση στροφιάς σφαίρας χρησιμοποιείται ευρέως σε διάφορους βιομηχανικούς εξοπλισμούς, ακριβείς συσκευές και ακριβή αριθμητικά ελεγχόμενα εργαλεία μηχανών.Ειδικά τα τελευταία χρόνια, λειτουργεί ως εκτελεστική μονάδα ευθείας κίνησης μηχανών εργαλείων με αριθμητικό έλεγχο, χρησιμοποιείται ευρέως στη βιομηχανία μηχανών εργαλείων,και προάγει σημαντικά την αριθμητικά ελεγχόμενη ανάπτυξη της βιομηχανίας μηχανών εργαλείωνΌλα αυτά βασίζονται σε διάφορα χαρακτηριστικά: υψηλή απόδοση κίνησης, υψηλή ακρίβεια προσανατολισμού, αναστροφή της κίνησης, μακρά διάρκεια ζωής, καλή συγχρονισμένη απόδοση





Robot Router 11mm Heavy Duty Ball Screw Reciculating Ball Screw σε CNC 0





Σχήμα Εξωτερική διάμετρος μολύβι Διάμετρος σφαίρας από χάλυβα Μέγεθος καρυδιού Σφραγίδες από χάντρες Δυναμικό ονομαστικό φορτίο Στατικό ονομαστικό φορτίο

άκαμπτο

kgf/μm
d Εγώ... Ναι. D Α Β Α W H X Q n Σχεδόν Κωά k
01204-T4 12 4 2.5 24 40 10 40 32 30 4. 5 - 4x1 902 1884 26
01604-T4 16 4 2. 381 28 48 10 40 38 40 5.5 M6 4x1 973 2406 32
01605-T3 5 3.175 28 48 10 42 38 40 5.5 M6 3x1 780 1168 32
01605-T4 5 3.175 28 48 10 50 38 40 5. 5 M6 4x1 1380 3052 32
01610-T3 10 3.175 28 48 10 57 38 40 5.5 M6 3x1 1103 2401 26
02004-T4 20 4 2.381 36 58 10 42 47 44 6.6 M6 4x1 1066 2987 38
02005-T4 5 3. 175 36 58 10 51 47 44 6. 6 M6 4x1 1551 3875 39
02504-T4 25 4 2. 381 40 62 10 42 51 48 6.6 M6 4x1 1180 3795 43
02505-T4 5 3.175 40 62 10 51 51 48 6.6 M6 4x1 1724 4904 45
02506-T4 6 3. 969 40 62 10 54 51 48 6.6 M6 4x1 2318 6057 47
02508-T4 8 4. 762 40 62 10 63 51 48 6.6 M6 4x1 2963 7313 49
02510-Τ4 10 4. 762 40 62 12 85 51 48 6.6 M6 4x1 2954 7295 50
03204-Τ4 32 4 2. 381 50 80 12 44 65 62 9 M6 4x1 1296 4838 51
03205-Τ4 5 3. 175 50 80 12 52 65 62 9 M6 4x1 1922 6343 54
03206-Τ4 6 3. 969 50 80 12 57 65 62 9 M6 4x1 2632 7979 57
03208-T4 8 4. 762 50 80 12 65 65 62 9 M6 4x1 3387 9622 60
03210-Τ4 10 6. 350 50 80 12 90 65 62 9 M6 4x1 4805 12208 61
04005-T4 40 5 3. 175 63 93 14 55 78 70 9 M8 4x1 2110 7988 63
04006-T4 6 3. 969 63 93 14 60 78 70 9 M6 4x1 2873 9913 66
04008-T4 8 4. 762 63 93 14 67 78 70 9 M6 4x1 3714 11947 70
04010-T4 10 6. 350 63 93 14 93 78 70 9 M8 4x1 5399 15500 73
05010-T4 50 10 6. 350 75 110 16 93 93 85 11 M8 4x1 6004 19614 85
05020-T4 20 7. 144 75 110 16 138 93 85 11 M8 4x1 7142 22588 94
06310-T4 63 10 6. 350 90 125 18 98 108 95 11 M8 4x1 6719 25358 99
06320-T4 20 9. 525 95 135 20 149 115 100 13.5 M8 4x1 11444 36653 112
08010-T4 80 10 6. 350 105 145 20 98 125 110 13.5 M8 4x1 7346 31953 109
08020-T4 20 9. 525 125 165 25 154 145 130 13.5 M8 4x1 12911 47747 138
10020-T4 100 20 9. 525 150 202 30 180 170 155 17.5 M8 4x1 14303 60698 162







Πίνακας σύγκρισης προδιαγραφών τυποποιημένου μεγέθους





Σχήμα Τάξη ακρίβειας μολύβδου Κατεύθυνση της κλωστής αριθμός ρυμουλκούμενων





Τυποποιημένος κωδικός βίδες





Εφαρμόσιμοι τύποι καρπών

Εξωτερική διάμετρος

d



Πρωτεύον 1

Διάμετρος χάντρας

Ναι.

 Α/Δ
40 5 3.175 C7,C5,C3 Ε/Λ 1 04005 Ε, Ε, Σ.
6 3.969 C7,C5,C3 R 1 04006 Ο
8 4.762 C7,C5,C3 R 1 04008 Ο
10 6.35 C7,C5,C3 Ε/Λ 1 04010 Ε,Ε,Ε
40 6.35 C7,C5,C3 R 2 04040 Ε
80 6.35 C7,C5,C3 R 2 04080 Ε
50 5 3.175 C7,C5,C3 R 1 05005 S
10 6.35 C7,C5,C3 Ε/Λ 1 05010 Ε,Ε,Ε
50 7.938 C7,C5,C3 R 2 05050 Ε
100 7.938 C7,C5,C3 R 2 50100 Ε
63 10 6.35 C7,C5,C3 R 1 06310 Ε,Ε,Ε
20 9.525 C7,C5,C3 R 1 06320 Ο
80 10 6.35 C7,C5,C3 R 1 08010 Ε,Ε,Ε
20 9.525 C7,C5,C3 R 1 08020 Ο





Πίνακας σύγκρισης προδιαγραφών τυποποιημένων μεγεθών βιδών αθλιωτικής ακριβείας





Σχήμα Τάξη ακρίβειας μολύβδου Κατεύθυνση της κλωστής αριθμός ρυμουλκούμενων





Τυποποιημένος κωδικός βίδες





Εφαρμόσιμοι τύποι καρπών

Εξωτερική διάμετρος

d



Πρωτεύον 1

 Διάμετρος σφαιριδίων Da Α/Δ
4 1 0.8 C7,C5,C3 R 1 00401 Μ
6 1 0.8 C7,C5,C3 R 1 00601 Μ
8 1 0.8 C7,C5,C3 Ε/Λ 1 00801 Μ
2 1.2 C7,C5,C3 Ε/Λ 1 00802 Μ
2.5 1.2 C7,C5,C3 R 1 0082.5 M,T
10 2 1.2 C7,C5,C3 Ε/Λ 1 01002 M,T
4 2 C7,C5,C3 R 1 01004 M,T
12 2 1.2 C7,C5,C3 Ε/Λ 1 01202 Μ
4 2.5 C7,C5,C3 R 1 01204 U,T
5 2.5 C7,C5,C3 R 1 01205-Α Ε, Τ, Σ
5 2.5 C7,C5,C3 R 1 01205-Β Μ
10 2.5 C7,C5,C3 R 2 01210-Β VS
14 2 1.2 C7,C5,C3 Ε/Λ 1 01402 Μ
4 2.5 C7,C5,C3 R 1 01404 Τ
16 2 1.2 C7,C5,C3 Ε/Λ 1 01602 Μ
4 2.381 C7,C5,C3 R 1 01604 (Ν) Ε, Ε, Τ
5 3.175 C7,C5,C3 Ε/Λ 1 01605 Ε, Ε, Τ
10 3.175 C7,C5,C3 Ε/Λ 2 01610 Ε, Ε, Τ
16 2.778 C7,C5,C3 R 2 01616 Ε
32 2.778 C7,C5,C3 R 2 01632 Ε
20 4 2.381 C7,C5,C3 R 1 02004 (Ν) Ε,Ε,Ε
5 3.175 C7,C5,C3 Ε/Λ 1 02005 Ε, Ε, Τ, Σ.
10 3.969 C7,C5,C3 R 1 02010 VS
20 3.175 C7,C5,C3 R 2 02020 VS,E,S
40 3.175 C7,C5,C3 R 2 02040 Ε
25 4 2.381 C7,C5,C3 R 1 02504 (Ν) Ε,Ε,Ε
5 3.175 C7,C5,C3 Ε/Λ 1 02505 Ε, Ε, Τ, Σ.
6 3.969 C7,C5,C3 R 1 02506 Ο
8 4.762 C7,C5,C3 R 1 02508 Ο
10 4.762 C7,C5,C3 R 1 02510-Α Ε, Ε, Τ
25 3.969 C7,C5,C3 R 2 02525 Ε
50 3.969 C7,C5,C3 R 2 02550 Ε
32 4 2.381 C7,C5,C3 R 1 03204 (Ν) Ε,Ε,Ε
5 3.175 C7,C5,C3 Ε/Λ 1 03205 Ε, Ε, Σ.
6 3.969 C7,C5,C3 R 1 03206 Ο
8 4.762 C7,C5,C3 R 1 03208 Ο
10 6.35 C7,C5,C3 Ε/Λ 1 03210 Ε,Ε,Ε
20 6.35 C7,C5,C3 R 1 03220 Ε
32 4.762 C7,C5,C3 R 2 03232 Ε
64 4.762 C7,C5,C3 R 2 03264 Ε
