Βίδα με ρολό
>
|
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | ZANE |
| Πιστοποίηση | CE，ISO |
| Αριθμό μοντέλου | UFS |

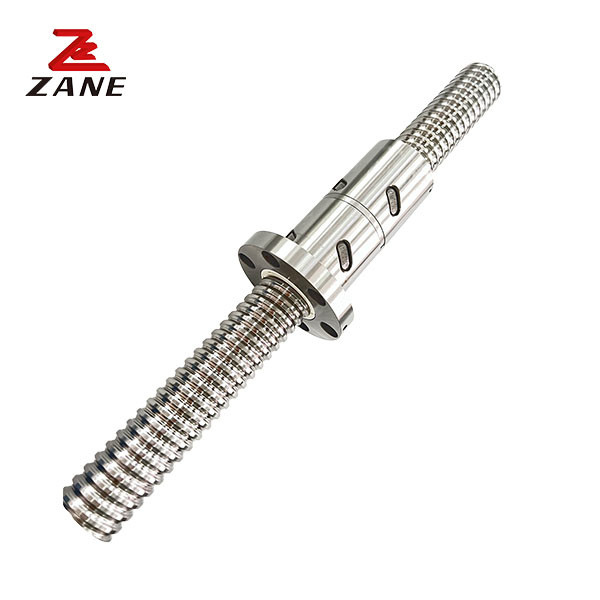

ISO υψηλής ακρίβειας C5 βαθμός ακρίβειας 25mm μολύβδου βίδα UFS μπάλα βίδα
1Περιγραφή
Οι στροφές είναι ένα από τα πολλά στοιχεία που βλέπουμε σε όλες τις εφαρμογές αυτοματισμού εργοστασίου.η συσκευή αυτή χρησιμοποιεί την περιστρεφόμενη κίνηση της βίδες για να ενεργοποιήσει το καρφί σε γραμμική κατεύθυνσηΜια στροφή με σφαίρα επιτυγχάνει την ομαλή γραμμική κίνηση της με την επανακυκλοφορία σφαιρών από χάλυβα κατά μήκος του αυλαίου της στροφής μέσα στο καρφί.Η μέθοδος επανακυκλοφορίας σιδηροτροφικής σφαίρας διαφοροποιεί τα χαρακτηριστικά κίνησης της στροφής σφαίρας.
2.Προδιαγραφή
| Σχήμα | Εξωτερική διάμετρος | μολύβι | Διάμετρος σφαίρας από χάλυβα | Μέγεθος καρυδιού | Σφραγίδες από χάντρες | Δυναμικό ονομαστικό φορτίο | Στατικό ονομαστικό φορτίο |
άκαμπτο kgf/μm |
|||||||
| d | Εγώ... | Ναι. | D | Α | Β | Α | W | H | X | Q | n | Σχεδόν | Κωά | k | |
| 01204-T4 | 12 | 4 | 2.5 | 24 | 40 | 10 | 40 | 32 | 30 | 4. 5 | - | 4x1 | 902 | 1884 | 26 |
| 01604-T4 | 16 | 4 | 2. 381 | 28 | 48 | 10 | 40 | 38 | 40 | 5.5 | M6 | 4x1 | 973 | 2406 | 32 |
| 01605-T3 | 5 | 3.175 | 28 | 48 | 10 | 42 | 38 | 40 | 5.5 | M6 | 3x1 | 780 | 1168 | 32 | |
| 01605-T4 | 5 | 3.175 | 28 | 48 | 10 | 50 | 38 | 40 | 5. 5 | M6 | 4x1 | 1380 | 3052 | 32 | |
| 01610-T3 | 10 | 3.175 | 28 | 48 | 10 | 57 | 38 | 40 | 5.5 | M6 | 3x1 | 1103 | 2401 | 26 | |
| 02004-T4 | 20 | 4 | 2.381 | 36 | 58 | 10 | 42 | 47 | 44 | 6.6 | M6 | 4x1 | 1066 | 2987 | 38 |
| 02005-T4 | 5 | 3. 175 | 36 | 58 | 10 | 51 | 47 | 44 | 6. 6 | M6 | 4x1 | 1551 | 3875 | 39 | |
| 02504-T4 | 25 | 4 | 2. 381 | 40 | 62 | 10 | 42 | 51 | 48 | 6.6 | M6 | 4x1 | 1180 | 3795 | 43 |
| 02505-T4 | 5 | 3.175 | 40 | 62 | 10 | 51 | 51 | 48 | 6.6 | M6 | 4x1 | 1724 | 4904 | 45 | |
| 02506-T4 | 6 | 3. 969 | 40 | 62 | 10 | 54 | 51 | 48 | 6.6 | M6 | 4x1 | 2318 | 6057 | 47 | |
| 02508-T4 | 8 | 4. 762 | 40 | 62 | 10 | 63 | 51 | 48 | 6.6 | M6 | 4x1 | 2963 | 7313 | 49 | |
| 02510-Τ4 | 10 | 4. 762 | 40 | 62 | 12 | 85 | 51 | 48 | 6.6 | M6 | 4x1 | 2954 | 7295 | 50 | |
| 03204-Τ4 | 32 | 4 | 2. 381 | 50 | 80 | 12 | 44 | 65 | 62 | 9 | M6 | 4x1 | 1296 | 4838 | 51 |
| 03205-Τ4 | 5 | 3. 175 | 50 | 80 | 12 | 52 | 65 | 62 | 9 | M6 | 4x1 | 1922 | 6343 | 54 | |
| 03206-Τ4 | 6 | 3. 969 | 50 | 80 | 12 | 57 | 65 | 62 | 9 | M6 | 4x1 | 2632 | 7979 | 57 | |
| 03208-T4 | 8 | 4. 762 | 50 | 80 | 12 | 65 | 65 | 62 | 9 | M6 | 4x1 | 3387 | 9622 | 60 | |
| 03210-Τ4 | 10 | 6. 350 | 50 | 80 | 12 | 90 | 65 | 62 | 9 | M6 | 4x1 | 4805 | 12208 | 61 | |
| 04005-T4 | 40 | 5 | 3. 175 | 63 | 93 | 14 | 55 | 78 | 70 | 9 | M8 | 4x1 | 2110 | 7988 | 63 |
| 04006-T4 | 6 | 3. 969 | 63 | 93 | 14 | 60 | 78 | 70 | 9 | M6 | 4x1 | 2873 | 9913 | 66 | |
| 04008-T4 | 8 | 4. 762 | 63 | 93 | 14 | 67 | 78 | 70 | 9 | M6 | 4x1 | 3714 | 11947 | 70 | |
| 04010-T4 | 10 | 6. 350 | 63 | 93 | 14 | 93 | 78 | 70 | 9 | M8 | 4x1 | 5399 | 15500 | 73 | |
| 05010-T4 | 50 | 10 | 6. 350 | 75 | 110 | 16 | 93 | 93 | 85 | 11 | M8 | 4x1 | 6004 | 19614 | 85 |
| 05020-T4 | 20 | 7. 144 | 75 | 110 | 16 | 138 | 93 | 85 | 11 | M8 | 4x1 | 7142 | 22588 | 94 | |
| 06310-T4 | 63 | 10 | 6. 350 | 90 | 125 | 18 | 98 | 108 | 95 | 11 | M8 | 4x1 | 6719 | 25358 | 99 |
| 06320-T4 | 20 | 9. 525 | 95 | 135 | 20 | 149 | 115 | 100 | 13.5 | M8 | 4x1 | 11444 | 36653 | 112 | |
| 08010-T4 | 80 | 10 | 6. 350 | 105 | 145 | 20 | 98 | 125 | 110 | 13.5 | M8 | 4x1 | 7346 | 31953 | 109 |
| 08020-T4 | 20 | 9. 525 | 125 | 165 | 25 | 154 | 145 | 130 | 13.5 | M8 | 4x1 | 12911 | 47747 | 138 | |
| 10020-T4 | 100 | 20 | 9. 525 | 150 | 202 | 30 | 180 | 170 | 155 | 17.5 | M8 | 4x1 | 14303 | 60698 | 162 |
Πίνακας σύγκρισης προδιαγραφών τυποποιημένου μεγέθους
| Σχήμα | Τάξη ακρίβειας μολύβδου | Κατεύθυνση της κλωστής | αριθμός ρυμουλκούμενων |
Τυποποιημένος κωδικός βίδες |
Εφαρμόσιμοι τύποι καρπών |
||||
|
Εξωτερική διάμετρος d |
Πρωτεύον 1 |
Διάμετρος χάντρας Ναι. |
Α/Δ | ||||||
| 40 | 5 | 3.175 | C7,C5,C3 | Ε/Λ | 1 | 04005 | Ε, Ε, Σ. | ||
| 6 | 3.969 | C7,C5,C3 | R | 1 | 04006 | Ο | |||
| 8 | 4.762 | C7,C5,C3 | R | 1 | 04008 | Ο | |||
| 10 | 6.35 | C7,C5,C3 | Ε/Λ | 1 | 04010 | Ε,Ε,Ε | |||
| 40 | 6.35 | C7,C5,C3 | R | 2 | 04040 | Ε | |||
| 80 | 6.35 | C7,C5,C3 | R | 2 | 04080 | Ε | |||
| 50 | 5 | 3.175 | C7,C5,C3 | R | 1 | 05005 | S | ||
| 10 | 6.35 | C7,C5,C3 | Ε/Λ | 1 | 05010 | Ε,Ε,Ε | |||
| 50 | 7.938 | C7,C5,C3 | R | 2 | 05050 | Ε | |||
| 100 | 7.938 | C7,C5,C3 | R | 2 | 50100 | Ε | |||
| 63 | 10 | 6.35 | C7,C5,C3 | R | 1 | 06310 | Ε,Ε,Ε | ||
| 20 | 9.525 | C7,C5,C3 | R | 1 | 06320 | Ο | |||
| 80 | 10 | 6.35 | C7,C5,C3 | R | 1 | 08010 | Ε,Ε,Ε | ||
| 20 | 9.525 | C7,C5,C3 | R | 1 | 08020 | Ο | |||
Πίνακας σύγκρισης προδιαγραφών τυποποιημένων μεγεθών βιδών αθλιωτικής ακριβείας
| Σχήμα | Τάξη ακρίβειας μολύβδου | Κατεύθυνση της κλωστής | αριθμός ρυμουλκούμενων |
Τυποποιημένος κωδικός βίδες |
Εφαρμόσιμοι τύποι καρπών |
||
|
Εξωτερική διάμετρος d |
Πρωτεύον 1 |
Διάμετρος σφαιριδίων Da | Α/Δ | ||||
| 4 | 1 | 0.8 | C7,C5,C3 | R | 1 | 00401 | Μ |
| 6 | 1 | 0.8 | C7,C5,C3 | R | 1 | 00601 | Μ |
| 8 | 1 | 0.8 | C7,C5,C3 | Ε/Λ | 1 | 00801 | Μ |
| 2 | 1.2 | C7,C5,C3 | Ε/Λ | 1 | 00802 | Μ | |
| 2.5 | 1.2 | C7,C5,C3 | R | 1 | 0082.5 | M,T | |
| 10 | 2 | 1.2 | C7,C5,C3 | Ε/Λ | 1 | 01002 | M,T |
| 4 | 2 | C7,C5,C3 | R | 1 | 01004 | M,T | |
| 12 | 2 | 1.2 | C7,C5,C3 | Ε/Λ | 1 | 01202 | Μ |
| 4 | 2.5 | C7,C5,C3 | R | 1 | 01204 | U,T | |
| 5 | 2.5 | C7,C5,C3 | R | 1 | 01205-Α | Ε, Τ, Σ | |
| 5 | 2.5 | C7,C5,C3 | R | 1 | 01205-Β | Μ | |
| 10 | 2.5 | C7,C5,C3 | R | 2 | 01210-Β | VS | |
| 14 | 2 | 1.2 | C7,C5,C3 | Ε/Λ | 1 | 01402 | Μ |
| 4 | 2.5 | C7,C5,C3 | R | 1 | 01404 | Τ | |
| 16 | 2 | 1.2 | C7,C5,C3 | Ε/Λ | 1 | 01602 | Μ |
| 4 | 2.381 | C7,C5,C3 | R | 1 | 01604 (Ν) | Ε, Ε, Τ | |
| 5 | 3.175 | C7,C5,C3 | Ε/Λ | 1 | 01605 | Ε, Ε, Τ | |
| 10 | 3.175 | C7,C5,C3 | Ε/Λ | 2 | 01610 | Ε, Ε, Τ | |
| 16 | 2.778 | C7,C5,C3 | R | 2 | 01616 | Ε | |
| 32 | 2.778 | C7,C5,C3 | R | 2 | 01632 | Ε | |
| 20 | 4 | 2.381 | C7,C5,C3 | R | 1 | 02004 (Ν) | Ε,Ε,Ε |
| 5 | 3.175 | C7,C5,C3 | Ε/Λ | 1 | 02005 | Ε, Ε, Τ, Σ. | |
| 10 | 3.969 | C7,C5,C3 | R | 1 | 02010 | VS | |
| 20 | 3.175 | C7,C5,C3 | R | 2 | 02020 | VS,E,S | |
| 40 | 3.175 | C7,C5,C3 | R | 2 | 02040 | Ε | |
| 25 | 4 | 2.381 | C7,C5,C3 | R | 1 | 02504 (Ν) | Ε,Ε,Ε |
| 5 | 3.175 | C7,C5,C3 | Ε/Λ | 1 | 02505 | Ε, Ε, Τ, Σ. | |
| 6 | 3.969 | C7,C5,C3 | R | 1 | 02506 | Ο | |
| 8 | 4.762 | C7,C5,C3 | R | 1 | 02508 | Ο | |
| 10 | 4.762 | C7,C5,C3 | R | 1 | 02510-Α | Ε, Ε, Τ | |
| 25 | 3.969 | C7,C5,C3 | R | 2 | 02525 | Ε | |
| 50 | 3.969 | C7,C5,C3 | R | 2 | 02550 | Ε | |
| 32 | 4 | 2.381 | C7,C5,C3 | R | 1 | 03204 (Ν) | Ε,Ε,Ε |
| 5 | 3.175 | C7,C5,C3 | Ε/Λ | 1 | 03205 | Ε, Ε, Σ. | |
| 6 | 3.969 | C7,C5,C3 | R | 1 | 03206 | Ο | |
| 8 | 4.762 | C7,C5,C3 | R | 1 | 03208 | Ο | |
| 10 | 6.35 | C7,C5,C3 | Ε/Λ | 1 | 03210 | Ε,Ε,Ε | |
| 20 | 6.35 | C7,C5,C3 | R | 1 | 03220 | Ε | |
| 32 | 4.762 | C7,C5,C3 | R | 2 | 03232 | Ε | |
| 64 | 4.762 | C7,C5,C3 | R | 2 | 03264 | Ε | |
3Η εταιρία μας.
Η Jiangsu Zane Machinery Technology Co., Ltd. είναι μια εταιρεία υψηλής τεχνολογίας που παράγει προϊόντα μηχανικής μετάδοσης υψηλής τεχνολογίας από επιχειρήσεις υψηλής τεχνολογίας.Η εταιρεία διαθέτει 4 υποκαταστήματα που διαχειρίζονται αντίστοιχα διάφορα είδη προϊόντων μηχανικής μετάδοσης ερευνητικών και εμπορικών έργων.Έχει σχεδόν 50 ανεξάρτητα δικαιώματα πνευματικής ιδιοκτησίας. Είναι το Ταϊβάν YYC αντιπροσωπεύει το επίπεδο ράφους, είναι το Ταϊβάν Heqing (HAWKKING) γραμμικό σιδηρόδρομο καθοδήγησης, μπάλα βίδα,Ball βίδα στήριξη κάθισμα,πρωτοπόροι στην έρευνα και ανάπτυξη γραμμικών οδηγών"Το να γνωρίζεις την καλοσύνη και την ευγνωμοσύνη ενυδατώνει τη ζωή σου" είναι η αιώνια πηγή ανάπτυξης για τους Zayn.
