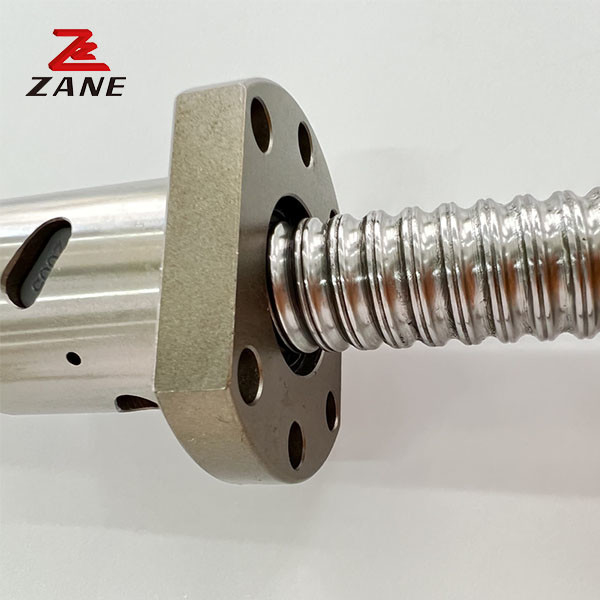

Sfur1610 10mm Μολύβδινη βίδα υψηλής ακαμψίας 16mm BallScrew Ομαλή λειτουργία
  • Sfur1610 10mm Μολύβδινη βίδα υψηλής ακαμψίας 16mm BallScrew Ομαλή λειτουργία
  • Sfur1610 10mm Μολύβδινη βίδα υψηλής ακαμψίας 16mm BallScrew Ομαλή λειτουργία
Sfur1610 10mm Μολύβδινη βίδα υψηλής ακαμψίας 16mm BallScrew Ομαλή λειτουργία

Sfur1610 10mm Μολύβδινη βίδα υψηλής ακαμψίας 16mm BallScrew Ομαλή λειτουργία

Τόπος καταγωγής Κίνα
Μάρκα ZANE
Πιστοποίηση CE，ISO
Αριθμό μοντέλου UFSTYPE
Λεπτομέρειες προϊόντων
Ονομασία προϊόντος:
Στροφή με σφαίρα μολύβδου
Διάμετρος βιδών:
12mm-100mm
Φραγμός:
Φλάντζα
Εφαρμογή:
CNC που επεξεργάζεται τα μέρη στη μηχανή
Προσαρμοσμένη υπηρεσία:
Υποστήριξη
Μέγεθος (εκατ.):
100*15*10CM
Διάρκεια:
3000mm
Νήμα:
Συνήθως δεξί νήμα
Επισημαίνω:

Sfur1610 10mm μολύβδινη βίδα

,

ομαλή λειτουργία 10mm μολύβδινη βίδα

,

υψηλής ακαμψίας 16mm μπίλια

Περιγραφή προϊόντων

UFSTYPE Στροφή σφαίρας με καρφί Sfur1610 Διαμέτρου 16 mm με μόλυβδο 10 mm



Χαρακτηριστικά στροφιάς σφαίρας:


1Υψηλή αξιοπιστία
Με τη σωστή λιπαντική και χρήση, είναι δυνατή η λειτουργία χωρίς προβλήματα για μεγάλο χρονικό διάστημα.

2Ομαλή λειτουργία.
Η υψηλή απόδοση των στροφών με σφαίρες είναι πολύ ανώτερη από τις συμβατικές βίδες. Η απαιτούμενη ροπή είναι μικρότερη από 30%.

3.Υψηλή ακαμψία και προφόρτωση
Όταν οξεία plΗ ελαχιστοποίηση της ισχύος των συστημάτων με συνηθισμένα συσσωρευτικά νήματα, η υπερβολική ροπή ενεργοποίησης και η δυσλειτουργία.Το άξονα παιχνιδιού σε TBI MOTION ακρίβεια βίδες μπάλα μπορεί να μειωθεί σε μηδέν με προφόρτωση και μια ελαφριά ομαλή λειτουργία είναι ακόμα δυνατή. έτσι, μπορεί να επιτευχθεί ταυτόχρονα τόσο χαμηλή ροπή όσο και υψηλή ακαμψία.





Σχήμα Εξωτερική διάμετρος μολύβι Διάμετρος σφαίρας από χάλυβα Μέγεθος καρυδιού Σφραγίδες από χάντρες Δυναμικό ονομαστικό φορτίο Στατικό ονομαστικό φορτίο

άκαμπτο

kgf/μm
d Εγώ... Ναι. D Α Β Α W H X Q n Σχεδόν Κωά k
01204-T4 12 4 2.5 24 40 10 40 32 30 4. 5 - 4x1 902 1884 26
01604-T4 16 4 2. 381 28 48 10 40 38 40 5.5 M6 4x1 973 2406 32
01605-T3 5 3.175 28 48 10 42 38 40 5.5 M6 3x1 780 1168 32
01605-T4 5 3.175 28 48 10 50 38 40 5. 5 M6 4x1 1380 3052 32
01610-T3 10 3.175 28 48 10 57 38 40 5.5 M6 3x1 1103 2401 26
02004-T4 20 4 2.381 36 58 10 42 47 44 6.6 M6 4x1 1066 2987 38
02005-T4 5 3. 175 36 58 10 51 47 44 6. 6 M6 4x1 1551 3875 39
02504-T4 25 4 2. 381 40 62 10 42 51 48 6.6 M6 4x1 1180 3795 43
02505-T4 5 3.175 40 62 10 51 51 48 6.6 M6 4x1 1724 4904 45
02506-T4 6 3. 969 40 62 10 54 51 48 6.6 M6 4x1 2318 6057 47
02508-T4 8 4. 762 40 62 10 63 51 48 6.6 M6 4x1 2963 7313 49
02510-Τ4 10 4. 762 40 62 12 85 51 48 6.6 M6 4x1 2954 7295 50
03204-Τ4 32 4 2. 381 50 80 12 44 65 62 9 M6 4x1 1296 4838 51
03205-Τ4 5 3. 175 50 80 12 52 65 62 9 M6 4x1 1922 6343 54
03206-Τ4 6 3. 969 50 80 12 57 65 62 9 M6 4x1 2632 7979 57
03208-T4 8 4. 762 50 80 12 65 65 62 9 M6 4x1 3387 9622 60
03210-Τ4 10 6. 350 50 80 12 90 65 62 9 M6 4x1 4805 12208 61
04005-T4 40 5 3. 175 63 93 14 55 78 70 9 M8 4x1 2110 7988 63
04006-T4 6 3. 969 63 93 14 60 78 70 9 M6 4x1 2873 9913 66
04008-T4 8 4. 762 63 93 14 67 78 70 9 M6 4x1 3714 11947 70
04010-T4 10 6. 350 63 93 14 93 78 70 9 M8 4x1 5399 15500 73
05010-T4 50 10 6. 350 75 110 16 93 93 85 11 M8 4x1 6004 19614 85
05020-T4 20 7. 144 75 110 16 138 93 85 11 M8 4x1 7142 22588 94
06310-T4 63 10 6. 350 90 125 18 98 108 95 11 M8 4x1 6719 25358 99
06320-T4 20 9. 525 95 135 20 149 115 100 13.5 M8 4x1 11444 36653 112
08010-T4 80 10 6. 350 105 145 20 98 125 110 13.5 M8 4x1 7346 31953 109
08020-T4 20 9. 525 125 165 25 154 145 130 13.5 M8 4x1 12911 47747 138
10020-T4 100 20 9. 525 150 202 30 180 170 155 17.5 M8 4x1 14303 60698 162







Πίνακας σύγκρισης προδιαγραφών τυποποιημένου μεγέθους





Σχήμα Τάξη ακρίβειας μολύβδου Κατεύθυνση της κλωστής αριθμός ρυμουλκούμενων





Τυποποιημένος κωδικός βίδες





Εφαρμόσιμοι τύποι καρπών

Εξωτερική διάμετρος

d



Πρωτεύον 1

Διάμετρος χάντρας

Ναι.

 Α/Δ
40 5 3.175 C7,C5,C3 Ε/Λ 1 04005 Ε, Ε, Σ.
6 3.969 C7,C5,C3 R 1 04006 Ο
8 4.762 C7,C5,C3 R 1 04008 Ο
10 6.35 C7,C5,C3 Ε/Λ 1 04010 Ε,Ε,Ε
40 6.35 C7,C5,C3 R 2 04040 Ε
80 6.35 C7,C5,C3 R 2 04080 Ε
50 5 3.175 C7,C5,C3 R 1 05005 S
10 6.35 C7,C5,C3 Ε/Λ 1 05010 Ε,Ε,Ε
50 7.938 C7,C5,C3 R 2 05050 Ε
100 7.938 C7,C5,C3 R 2 50100 Ε
63 10 6.35 C7,C5,C3 R 1 06310 Ε,Ε,Ε
20 9.525 C7,C5,C3 R 1 06320 Ο
80 10 6.35 C7,C5,C3 R 1 08010 Ε,Ε,Ε
20 9.525 C7,C5,C3 R 1 08020 Ο





Πίνακας σύγκρισης προδιαγραφών τυποποιημένων μεγεθών βιδών αθλιωτικής ακριβείας





Σχήμα Τάξη ακρίβειας μολύβδου Κατεύθυνση της κλωστής αριθμός ρυμουλκούμενων





Τυποποιημένος κωδικός βίδες





Εφαρμόσιμοι τύποι καρπών

Εξωτερική διάμετρος

d



Πρωτεύον 1

 Διάμετρος σφαιριδίων Da Α/Δ
4 1 0.8 C7,C5,C3 R 1 00401 Μ
6 1 0.8 C7,C5,C3 R 1 00601 Μ
8 1 0.8 C7,C5,C3 Ε/Λ 1 00801 Μ
2 1.2 C7,C5,C3 Ε/Λ 1 00802 Μ
2.5 1.2 C7,C5,C3 R 1 0082.5 M,T
10 2 1.2 C7,C5,C3 Ε/Λ 1 01002 M,T
4 2 C7,C5,C3 R 1 01004 M,T
12 2 1.2 C7,C5,C3 Ε/Λ 1 01202 Μ
4 2.5 C7,C5,C3 R 1 01204 U,T
5 2.5 C7,C5,C3 R 1 01205-Α Ε, Τ, Σ
5 2.5 C7,C5,C3 R 1 01205-Β Μ
10 2.5 C7,C5,C3 R 2 01210-Β VS
14 2 1.2 C7,C5,C3 Ε/Λ 1 01402 Μ
4 2.5 C7,C5,C3 R 1 01404 Τ
16 2 1.2 C7,C5,C3 Ε/Λ 1 01602 Μ
4 2.381 C7,C5,C3 R 1 01604 (Ν) Ε, Ε, Τ
5 3.175 C7,C5,C3 Ε/Λ 1 01605 Ε, Ε, Τ
10 3.175 C7,C5,C3 Ε/Λ 2 01610 Ε, Ε, Τ
16 2.778 C7,C5,C3 R 2 01616 Ε
32 2.778 C7,C5,C3 R 2 01632 Ε
20 4 2.381 C7,C5,C3 R 1 02004 (Ν) Ε,Ε,Ε
5 3.175 C7,C5,C3 Ε/Λ 1 02005 Ε, Ε, Τ, Σ.
10 3.969 C7,C5,C3 R 1 02010 VS
20 3.175 C7,C5,C3 R 2 02020 VS,E,S
40 3.175 C7,C5,C3 R 2 02040 Ε
25 4 2.381 C7,C5,C3 R 1 02504 (Ν) Ε,Ε,Ε
5 3.175 C7,C5,C3 Ε/Λ 1 02505 Ε, Ε, Τ, Σ.
6 3.969 C7,C5,C3 R 1 02506 Ο
8 4.762 C7,C5,C3 R 1 02508 Ο
10 4.762 C7,C5,C3 R 1 02510-Α Ε, Ε, Τ
25 3.969 C7,C5,C3 R 2 02525 Ε
50 3.969 C7,C5,C3 R 2 02550 Ε
32 4 2.381 C7,C5,C3 R 1 03204 (Ν) Ε,Ε,Ε
5 3.175 C7,C5,C3 Ε/Λ 1 03205 Ε, Ε, Σ.
6 3.969 C7,C5,C3 R 1 03206 Ο
8 4.762 C7,C5,C3 R 1 03208 Ο
10 6.35 C7,C5,C3 Ε/Λ 1 03210 Ε,Ε,Ε
20 6.35 C7,C5,C3 R 1 03220 Ε
32 4.762 C7,C5,C3 R 2 03232 Ε
64 4.762 C7,C5,C3 R 2 03264 Ε
