Προφίλ αυλακιού Βίδα μολύβδου Cnc
  • Προφίλ αυλακιού Βίδα μολύβδου Cnc

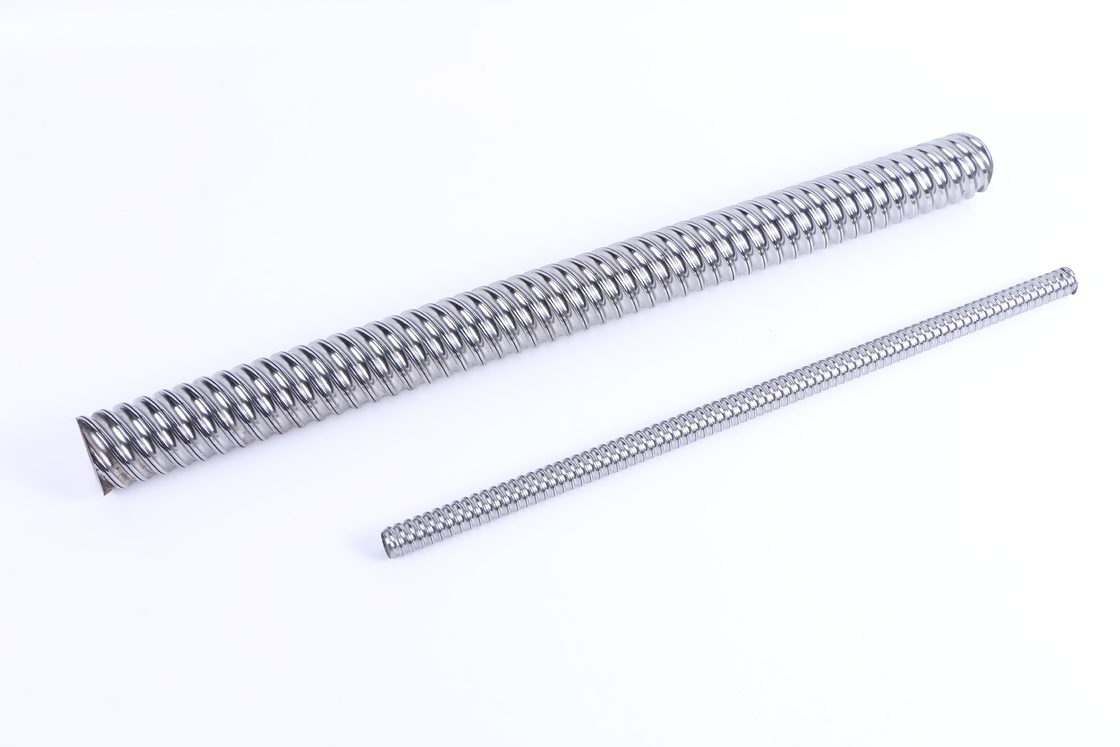

Προφίλ αυλακιού Βίδα μολύβδου Cnc

Προφίλ αυλακιού Βίδα μολύβδου Cnc

Τόπος καταγωγής Κίνα
Μάρκα ZANE
Πιστοποίηση CE，ISO
Αριθμό μοντέλου SFSTYPE
Λεπτομέρειες προϊόντων
Ονομασία προϊόντος:
BALLSCREW
Δομή:
Σφαίρα σφαιρών Screw+Nut+Steel
Διαδικασία παραγωγής:
Κυλημένη βίδα σφαιρών νημάτων
Μήκος:
100mm 6000mm
Κατεύθυνση νημάτων:
R/L
Εφαρμογή:
Αυτόματα μηχανήματα
Επισημαίνω:

ISO cnc μολύβδινη βίδα

,

προφίλ αυλακώσεων cnc μολύβδινη βίδα

,

5000mm γραμμική βίδα μολύβδου

Περιγραφή προϊόντων

CNC Ρολό Ακριβείας/Μίνι Εδάφους/Μινιατούρα σπειροειδούς σφαιρικής βίδας SFSTYPE



Υψηλή ακαμψία και προφόρτιση



Όταν το αξονικό παιχνίδι ελαχιστοποιείται σε συμβατικά συγκροτήματα βιδών, η ροπή ενεργοποίησης γίνεται υπερβολική και η λειτουργία δεν είναι ομαλή.Το αξονικό παιχνίδι στις σφαιρικές βίδες ακριβείας TBI MOTION ή ERSK μπορεί να μειωθεί στο μηδέν με την προφόρτωση και εξακολουθεί να είναι δυνατή η ελαφριά ομαλή λειτουργία.Επομένως, μπορούν να επιτευχθούν ταυτόχρονα χαμηλή ροπή και υψηλή ακαμψία. Οι σφαιρικές βίδες TBI MOTION ή ERSK έχουν προφίλ αυλάκωσης γοτθικού τόξου που επιτρέπουν την επίτευξη αυτών των συνθηκών.



Προφίλ αυλακιού Βίδα μολύβδου Cnc 0



Μοντέλο Εξωτερική διάμετρος οδηγω Διάμετρος μπάλας από χάλυβα μέγεθος καρυδιού Γύροι με χάντρες Δυναμικό ονομαστικό φορτίο Στατικό ονομαστικό φορτίο

άκαμπτος

kgf/µm
ρε Εγώ Da ρε ΕΝΑ σι μεγάλο W H Χ Q n Ca Coa κ
01205-Β1 12 5 2.5 24 40 10 31 32 30 4 5 - 2,8Χ1 661 1316 19
01210-Β1 10 2.5 24 40 10 48,5 32 30 4 5 - 2,8Χ1 642 1287 19
01605-C1 15 5 2. 778 28 48 10 38 38 40 5 5 Μ6 3,8Χ1 1112 2507 30
01610-Β1 10 2. 778 28 48 10 47 38 40 5 5 Μ6 2,8Χ1 839 1821 23
01616-Α1 16 2. 778 28 48 10 45 38 40 5 5 Μ6 1,8Χ1 552 1137 14
01616-Β1 16 2. 778 28 48 10 61 38 40 5 5 Μ6 2,8Χ1 808 1769 22
01620-Α1 20 2. 778 28 48 10 57 38 40 5 5 Μ6 1,8Χ1 554 1170 14
02005-C1 20 5 3. 175 36 58 10 40 47 44 6 6 Μ6 3,8Χ1 1484 3681 37
02006-Δ1 6 3. 175 36 58 10 50 47 44 6 6 Μ6 4,8Χ1 1811 4644 47
02008-Δ1 8 3. 175 36 58 10 60 47 44 6 6 Μ6 4,8Χ1 1863 4861 50
02010-C1 10 3. 175 36 58 10 60 47 44 6 6 Μ6 3,8Χ1 1516 3833 40
02020-Α1 20 3. 175 36 58 10 57 47 44 6 6 Μ6 1,8Χ1 764 1758 19
02020-B1 20 3. 175 36 58 10 77 47 44 6 6 Μ6 2,8Χ1 1118 2734 29
02505-C1 25 5 3.175 40 62 10 40 51 48 6 6 Μ6 3,8Χ1 1650 4658 43
02506-Δ1 6 3.175 40 62 10 50 51 48 6 6 Μ6 4,8Χ1 2015 5879 55
02508-Δ1 8 3.175 40 62 10 60 51 48 6 6 Μ6 4,8Χ1 2009 5867 56
02510-C1 10 3.175 40 62 12 62 51 48 6 6 Μ6 3,8Χ1 1638 4633 45
02520-C1 20 3. 969 40 62 12 80 51 48 6 6 Μ6 2,8Χ1 1430 2803 35
02525-Α1 25 3.175 40 62 12 70 51 48 6 6 Μ6 1,8Χ1 843 2199 22
02525-Β1 25 3.175 40 62 12 95 51 48 6 6 Μ6 2,8Χ1 1232 3421 34
02505-C1 32 5 3. 175 50 80 12 42 65 62 9 Μ6 3,8Χ1 1839 6026 51
03206-Δ1 6 3. 175 50 80 12 51 65 62 9 Μ6 4,8Χ1 2247 7608 65




Μοντέλο Εξωτερική διάμετρος οδηγω Διάμετρος μπάλας από χάλυβα μέγεθος καρυδιού Γύροι με χάντρες Δυναμικό ονομαστικό φορτίο Στατικό ονομαστικό φορτίο

άκαμπτος

kgf/µm
ρε Εγώ Da ρε ΕΝΑ σι μεγάλο W H Χ Q n Ca Coa κ
03208-Δ1 31 8 3.969 50 80 12 62 65 62 9 Μ6 4,8Χ1 3015 9181 68
03210-C1 10 3. 969 50 80 13 62 65 62 9 Μ6 3,8Χ1 2460 7255 55
03220-Β1 20 3. 969 50 80 12 80 65 62 9 Μ6 2,8Χ1 1907 5482 43
03232-Α1 32 3. 969 50 80 13 84 65 62 9 Μ6 1,8Χ1 1257 3426 27
03232-Β1 32 3. 969 50 80 13 116 65 62 9 Μ6 2,8Χ1 1838 5329 42
04005-C1 40 5 3.175 63 93 15 45 78 70 9 Μ8 3,8Χ1 2018 7589 60
04006-Δ1 6 3.175 63 93 14 50 78 70 9 Μ6 4,8Χ1 2467 9583 77
04008-Δ1 38 8 3. 969 63 93 14 61 78 70 9 Μ6 4,8Χ1 3327 11491 81
04010-C1 10 6. 350 63 93 14 63 78 70 9 Μ8 3,8Χ1 5035 13943 67
04020-Β1 20 6. 350 63 93 14 82 78 70 9 Μ8 2,8Χ1 3959 10715 54
04040-Α1 40 6. 350 63 93 15 105 78 70 9 Μ8 1,8Χ1 2585 6648 34
04040-Β1 40 6. 350 63 93 15 145 78 70 9 Μ8 2,8Χ1 3780 10341 52
05005-C1 50 5 3.175 75 110 15 45 93 85 11 Μ8 3,8Χ1 2207 9542 68
05010-C1 48 10 6. 350 75 110 18 68 93 85 11 Μ8 3,8Χ1 5638 17852 79
05012-C1 12 6. 350 75 110 18 75 93 85 11 Μ8 3,8Χ1 5632 17836 81
05020-C1 20 6. 350 75 110 18 108 93 85 11 Μ8 3,8Χ1 5749 18485 87
05050-Α1 50 6. 350 75 110 18 125 93 85 11 Μ8 1,8Χ1 2946 8749 42
05050-B1 50 6. 350 75 110 18 175 93 85 11 Μ8 2,8Χ1 4308 13610 65
06310-C1 61 10 6. 350 90 125 18 70 108 95 11 Μ8 3,8Χ1 6343 23308 94
06316-C1 16 6. 350 90 125 18 95 108 95 11 Μ8 3,8Χ1 6327 23262 100
06320-C1 20 7.144 95 135 20 116 115 100 13.5 Μ8 3,8Χ1 7493 26424 105
00810-C1 77 10 6. 350 105 145 20 70 125 110 13.5 Μ8 3,8Χ1 6980 29563 105
00820-C1 20 9. 525 125 165 25 120 145 130 13.5 Μ8 3,8Χ1 12145 43598 128
10020-C1 96 20 12.7 150 202 30 124 176 155 17.5 Μ8 3,8Χ1 19633 70408 152
