Γραμμικός οδηγός
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | ZANE |
| Πιστοποίηση | CE，ISO |
| Αριθμό μοντέλου | GHH20CA |

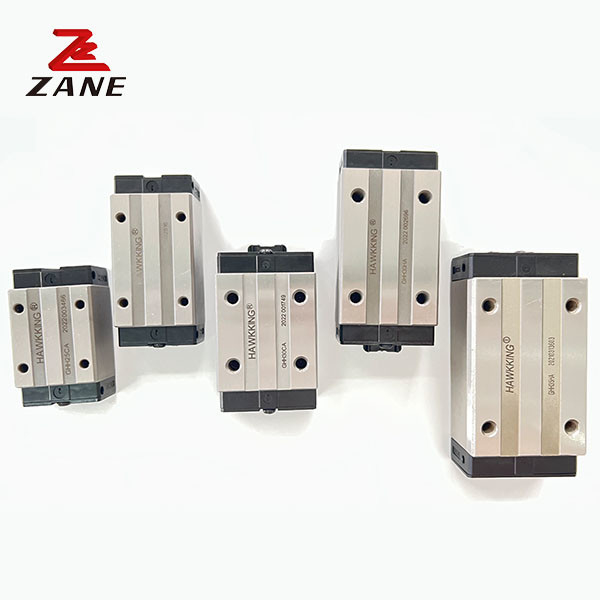

Εσωτερικό HIWIN Αντικατάσταση γραμμικές οδηγίες GHH20CA ακρίβεια μηχανή CNC 25mm βαρύ φορτίο
1Περιγραφή.
Οι γραμμικοί οδηγοί της σειράς HG έχουν σχεδιαστεί με ικανότητα φορτίου και αυστηρότητα υψηλότερη από άλλα παρόμοια προϊόντα με κυκλικό τόξο αυλαίου και βελτιστοποίηση της δομής.Διαθέτει ίσα νούμερα φορτίου στο ακτινικόΈτσι, οι γραμμικές οδηγίες σειράς HG μπορούν να επιτύχουν μακρά διάρκεια ζωής με υψηλή ταχύτητα,υψηλή ακρίβεια και ομαλή γραμμική κίνηση.
2. Προδιαγραφή
| Σχήμα | Μέγεθος συνδυασμού (mm) | Μέγεθος τεμαχίου ((mm) | Μέγεθος σιδηροτροχιάς (mm) |
Άλλες συσκευές για την κατασκευή τροχιάς μέγεθος |
Βασικό σταθερό δυναμικό φορτίο | Βασικό σταθερό σταθερό φορτίο | Επιτρεπόμενη στατική στιγμή | βάρος | ||||||||||||||||||||||
|
Ο κ. Γνωρίζω |
MP kNf |
Το kNF μου. |
μπλοκ χιλιόγραμμο |
διαφάνεια kg/n |
||||||||||||||||||||||||||
| H | HΕγώ... | N | W | Β | ΒΕγώ... | Γ | Λι | Α | ΚΕγώ... | G | Mxl | Τ | h2 | h3 | WR | HR | D | h | d | Π | Ε | (μμ) | C (((kN) | Co ((kN) | ||||||
| GHH15CA | 28 | 4.3 | 9.5 | 34 | 26 | 4 | 26 | 39.4 | 61.4 | 10 | 5.3 | M4x5 | 6 | 7.95 | 7.7 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4xl6 | 11.38 | 25.31 | 0.17 | 0.15 | 0.15 | 0.18 | 1.45 |
| GHH20CA | 30 | 4.6 | 12 | 44 | 32 | 6 | 36 | 50.5 | 77.5 | 12.25 | 12 | M5x6 | 8 | 6 | 7 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17.75 | 37.84 | 0.38 | 0.27 | 0.27 | 0.30 | 2.21 |
| GHH20HA | 50 | 65.2 | 92.2 | 12.6 | 21.18 | 48.84 | 0.48 | 0.47 | 0.47 | 0.39 | ||||||||||||||||||||
| GHH25CA | 40 | 5.5 | 48 | 35 | 6.5 | 35 | 58 | 84 | 16.8 | 12 | M6x8 | 8 | 10 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26.48 | 56.19 | 0.64 | 0.51 | 0.51 | 0. 51 | 3.21 | ||
| GHH25HA | 12.5 | 50 | 78.6 | 104.6 | 19.6 | 32. 75 | 76.00 | 0.87 | 0.88 | 0.88 | 0.69 | |||||||||||||||||||
| GHH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97.4 | 20.25 | 12 | M8xl0 | 8.5 | 9.5 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | 38.74 | 83.06 | 1.06 | 0.85 | 0.85 | 0.88 | 4. 47 | ||
| GHH30HA | 60 | 93 | 120.4 | 21.75 | 13.8 | M8x2ij | 47.27 | 110.13 | 1.40 | 1.47 | 1.47 | 1.16 | ||||||||||||||||||
| GHH35CA | 55 | 18 | 70 | 50 | 10 | 50 | 80 | 112.4 | 20.6 | 12 | 16 | 19.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | 49.52 | 102.87 | 1.73 | 1.20 | 1. 20 | 1.45 | 6. 30 | ||||
| GHH35HA | 1.5 | 72 | 105.8 | 138.2 | 22.5 | M8xl2 | 60.21 | 136.31 | 2.29 | 2.08 | 2.08 | 1.92 | ||||||||||||||||||
| GHH45CA | 70 | 9.5 | 86 | 60 | 13 | 60 | 97 | 139.4 | 23 | M10xl7 | 16 | 45 | 38 | 20 | 17 | 14 | 105 | M12x35 | 77.57 | 155.93 | 3.01 | 2.35 | 2.35 | 2.73 | 10.41 | |||||
| GHH45HA | 20.5 | 80 | 128.8 | 171.2 | 28.9 | Λογικό 8. | 30.5 | 22.5 | 94.54 | 207.12 | 4.00 | 4.07 | 4.07 | 3.61 | ||||||||||||||||
| GHH55CA | 80 | 100 | 75 | 75 | 117.7 | 166.7 | 27.35 | M12xl8 | 22 | 29 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114.44 | 227. 81 | 5.66 | 4.06 | 4.06 | 4.17 | 15.08 | |||||
| GHH55HA | 13 | 23. 5 | 12. 5 | 95 | 155.8 | 204.8 | 36.4 | 12.9 | 139.35 | 301.26 | 7.49 | 7.01 | 7.01 | 5.49 | ||||||||||||||||
| GHH65CA | 90 | 15 | 126 | 76 | 25 | 70 | 144.2 | 200.2 | 43.1 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | Μ16x50 | 163.63 | 324.71 | 10.02 | 6.44 | 6.44 | 7.00 | 21.18 | |||
| GHH65HA | 31.5 | 120 | 203.6 | 259.6 | 47.8 | 12.9 | Μ16x20 | 208.36 | 457.15 | 14.15 | 11.12 | 11.12 | 9.82 | |||||||||||||||||
