Υποστήριξη τελών βιδών σφαιρών
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | ZANE |
| Πιστοποίηση | CE，ISO |
| Αριθμό μοντέλου | EK06 |

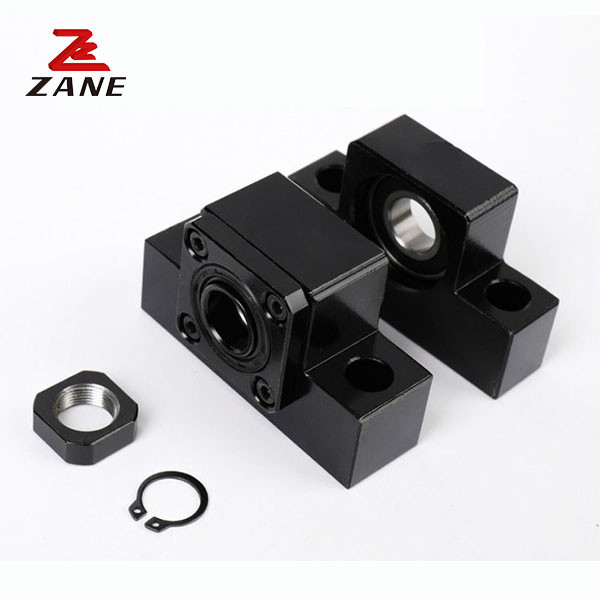

Κουτί ρουλεμίδας για στήριξη καθίσματος κυλινδρικής βίδες κυλινδρικής βίδας σειράς EK
1Περιγραφή.
Ειδικό κάθισμα ρουλεμάν, επίσης γνωστό ως κάθισμα στήριξης στροφιάς στροφιάς στην αγορά, στήριξη στροφιάς μολύβδου. Συνήθως συναρμολογείται στα δύο άκρα της στροφιάς στροφιάς,μπορεί να παρέχει υποστήριξη για την περιστροφική κίνηση της σφαιρικής βίδες και να σταθεροποιήσει τη σφαιρική βίδα. Εκτός από την ξηρή σφαιρική βίδα, μπορεί επίσης να χρησιμοποιηθεί για άλλους τύπους βίδες μολύβδου, όπως τραπεζοειδής βίδα μολύβδου, ή άλλες περιπτώσεις που πρέπει να παρέχουν υποστήριξη για περιστρεφόμενη κίνηση, όπως σπλίνες,οπτικούς άξονες κλπ.
2. Προδιαγραφή
Ε.Κ. ΚαθορισμένηΑριστερά
| Τύπος | d1 | Α | Α1 | L2 | Α3 | Β | H | β±0.02 | h±0.02 | Β1 | H1 | Π | X | Y | Z |
| EK5 | 5 | 16.5 | 5.5 | 18.5 | 3.5 | 36 | 21 | 18 | 11 | 20 | 8 | 28 | 4.5 | - | - |
| EK6 | 6 | 20 | 5.5 | 22 | 3.5 | 42 | 25 | 21 | 13 | 18 | 20 | 30 | 5.5 | 9.5 | 11 |
| EK8 | 8 | 23 | 7 | 26 | 4 | 52 | 32 | 26 | 17 | 25 | 26 | 38 | 6.6 | 11 | 12 |
| EK10 | 10 | 24 | 6 | 29.5 | 6 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EK12 | 12 | 24 | 6 | 29.5 | 6 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EK15 | 15 | 25 | 6 | 36 | 5 | 80 | 49 | 40 | 30 | 41 | 25 | 60 | 11 | - | - |
| EK20 | 20 | 42 | 10 | 50 | 10 | 95 | 58 | 47.5 | 30 | 56 | 25 | 75 | 11 | - | - |
Πλωτή πλευρά EF
| Τύπος | d1 | Α | Β | H |
±0.02 β |
±0.02 h |
Β1 | H1 | Π | X | Y | Z |
| EF6 | 6 | 12 | 42 | 25 | 21 | 13 | 18 | 20 | 30 | 5.5 | 9.5 | 11 |
| ΕΤ8 | 6 | 14 | 52 | 32 | 26 | 17 | 25 | 26 | 38 | 6.6 | 11 | 12 |
| ΕΠ 10 | 8 | 20 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EF12 | 10 | 20 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EF15 | 15 | 20 | 80 | 49 | 40 | 30 | 41 | 25 | 60 | 9 | - | - |
| EF20 | 20 | 26 | 95 | 58 | 47.5 | 30 | 56 | 25 | 75 | 11 | - | - |
3Η εταιρία μας.
Η Jiangsu Zane Machinery Technology Co., Ltd. είναι μια εταιρεία υψηλής τεχνολογίας που παράγει προϊόντα μηχανικής μετάδοσης υψηλής τεχνολογίας από επιχειρήσεις υψηλής τεχνολογίας.Η εταιρεία διαθέτει 4 υποκαταστήματα που διαχειρίζονται αντίστοιχα διάφορα είδη προϊόντων μηχανικής μετάδοσης ερευνητικών και εμπορικών έργων.Έχει σχεδόν 50 ανεξάρτητα δικαιώματα πνευματικής ιδιοκτησίας. Είναι το Ταϊβάν YYC αντιπροσωπεύει το επίπεδο ράφους, είναι το Ταϊβάν Heqing (HAWKKING) γραμμικό σιδηρόδρομο καθοδήγησης, μπάλα βίδα,Ball βίδα στήριξη κάθισμα,πρωτοπόροι στην έρευνα και ανάπτυξη γραμμικών οδηγών"Το να γνωρίζεις την καλοσύνη και την ευγνωμοσύνη ενυδατώνει τη ζωή σου" είναι η αιώνια πηγή ανάπτυξης για τους Zayn.
