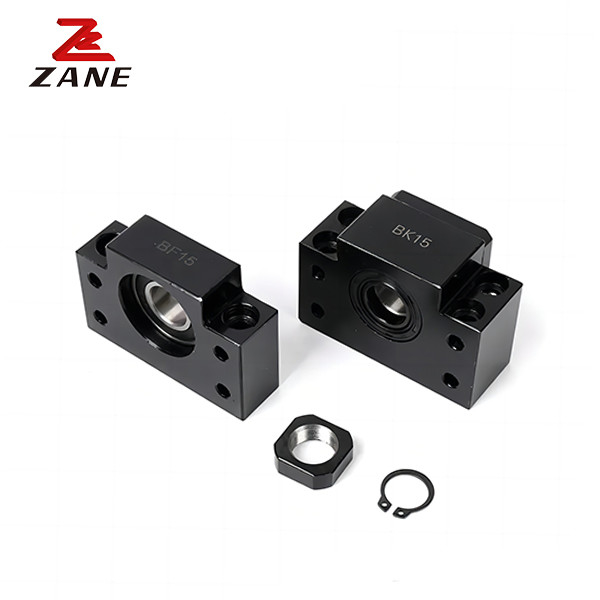

BK15 BF15 Στροφή σφαίρας σταθερές άκρες μονάδα στήριξης με γωνιακό ρουλέν
  • BK15 BF15 Στροφή σφαίρας σταθερές άκρες μονάδα στήριξης με γωνιακό ρουλέν
BK15 BF15 Στροφή σφαίρας σταθερές άκρες μονάδα στήριξης με γωνιακό ρουλέν

BK15 BF15 Στροφή σφαίρας σταθερές άκρες μονάδα στήριξης με γωνιακό ρουλέν

Τόπος καταγωγής Κίνα
Μάρκα ZANE
Πιστοποίηση CE，ISO
Αριθμό μοντέλου BKBF15
Λεπτομέρειες προϊόντων
Ονομασία του προϊόντος:
Υποστήριξη βιδών σφαιρών
Υλικό:
χάλυβα άνθρακα
Βασικά συστατικά:
Ρουλεμάν, εργαλείο
Εφαρμόσιμες βιομηχανίες:
Καταστήματα κατασκευής υλικών, εργοστάσια κατασκευής, εργοστάσια επισκευής μηχανημάτων, εκτυπωτήρια,
Συστήματα κατασκευής:
Κυλημένο νήμα
Σχήμα:
BK15 BF15
Εφαρμογή:
3D εκτυπωτής/μηχανή CNC
Δομή:
Κράτη υποστήριξης στροφιάς μπάλας
Ειδικότητα:
Λειτουργία υψηλής ταχύτητας
Επισημαίνω:

Μονάδα στήριξης γωνιακών τελών ρουλεμίδων

,

Μονάδα στήριξης τελών γωνιακών ρουλεμίδων

Περιγραφή προϊόντων

BK15 BF15 Στροφή σφαίρας σταθερές άκρες μονάδα στήριξης με γωνιακό ρουλέν



Μέθοδος τοποθέτησης υποστήριξης στροφιάς:


(1) τοποθετείται στην ράβδο με νήματα στην σταθερή πλευρά.
(2) η σταθερή πλευρά εισάγεται, σφίγγοντας το νάτλο κλειδώματος, σταθερό με το μπλοκ του μαξιλαρίου και τις εσωτερικές έξι γωνιακές βίδες.
3) το πλευρικό ρουλεμάνιο στήριξης στερεώνεται στον στρογγυλοειδή άξονα της ράβδου με δαχτυλίδι διακοπής και φορτώνεται στο μπλοκ ρουλεμάνίου.



BK15 BF15 Στροφή σφαίρας σταθερές άκρες μονάδα στήριξης με γωνιακό ρουλέν 0



Τύπος d1 Α Επενδύσεις L2 Α3 C1 C2 Β H β±0.02 h±0.02 Β1 H1 Ε Π d2 X Y Z
BK10 10 25 5 29 5 13 6 60 39 30 22 34 32.5 15 46 5.5 6.6 10.8 5
BK12 12 25 5 29 5 13 6 60 43 30 25 34 32.5 18 46 5.5 6.6 10.8 1.5
BK15 15 27 6 32 6 15 6 70 48 35 28 40 38 18 54 5.5 6.6 11 6.5
BK17 17 35 9 44 7 19 8 86 64 43 39 50 55 28 68 6.6 9 14 8.5
BK20 20 35 8 43 8 19 8 88 60 44 34 52 50 22 70 6.6 9 14 8.5
BK25 25 42 12 54 9 22 10 106 80 53 48 64 70 33 85 9 11 17.5 11
BK30 30 45 14 61 9 23 11 128 89 64 51 76 78 33 102 11 14 20 13
BK35 35 50 14 67 12 26 12 140 96 70 52 88 79 35 114 11 14 20 13
BK40 40 61 18 76 15 33 14 160 110 80 60 100 90 37 130 14 18 26 17.5



BK15 BF15 Στροφή σφαίρας σταθερές άκρες μονάδα στήριξης με γωνιακό ρουλέν 1



Τύπος d1 Α Β H β±0.02 h±0.02 Β1 H1 Ε Π d2 X Y Z
BF10 8 20 60 39 30 22 34 32.5 15 46 5.5 6.6 10.8 5
BF12 10 20 60 43 30 25 34 32.5 18 46 5.5 6.6 10.8 1.5
BF15 15 20 70 48 35 28 40 38 18 54 5.5 6.6 11 6.5
ΒF17 17 23 86 64 43 39 50 55 28 68 6.6 9 14 8.5
ΒF20 20 26 88 60 44 34 52 50 22 70 6.6 9 14 8.5
25 BF 25 30 106 80 53 48 64 70 33 85 9 11 17.5 11
30 BF 30 32 128 89 64 51 76 78 33 102 11 14 20 13
BF35 35 32 140 96 70 52 88 79 35 114 11 14 20 13
ΒF40 40 37 160 110 80 60 100 90 37 130 14 18 26 17.5




Η μονάδα υποστήριξης διατίθεται σε έξι τύπους: μοντέλα EK, FK, EF και FF, τα οποία είναι τυποποιημένα για την τυποποιημένη συναρμολόγηση στροφιάς σφαίρας με τελικές άκρες άξονα, και μοντέλα BK και BF,που είναι τυποποιημένες για στροφές με σφαίρες γενικάΗ μονάδα στήριξης στην σταθερή πλευρά περιέχει ένα υψηλής ακρίβειας γωνιακό ρουλεμάν με σφαίρα επαφής που συμμορφώνεται με την κατηγορία JIS 5 και διαθέτει ρυθμιζόμενο προφόρτωμα.
