Γραμμικός οδηγός
>
|
| Τόπος καταγωγής | ΚΙΝΑ |
| Μάρκα | ZANE |
| Πιστοποίηση | CE，ISO |
| Αριθμό μοντέλου | GHH25CA |

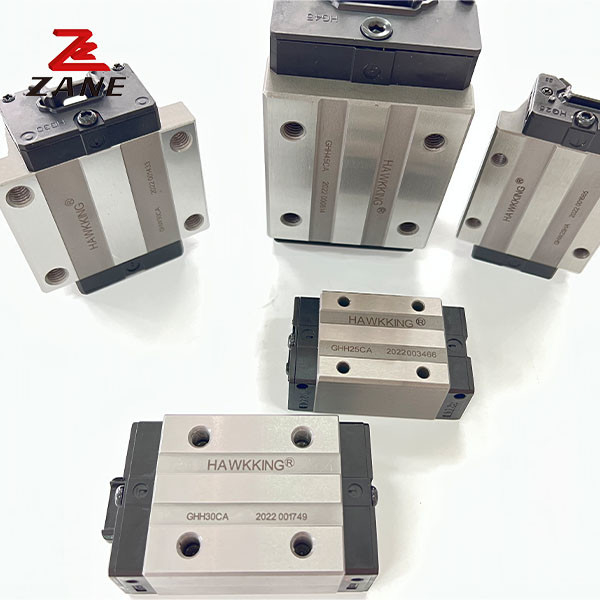

Γραμμικές γραμμές οδηγίας και μπλοκ GHH25CA για μηχανή Cnc Made in China Αντικαταστήστε Hiwin
Χαρακτηριστικά γραμμικού οδηγού
(1) Ικανότητα αυτοπροσαρμογής
Σύμφωνα με το σχεδιασμό, ο κυκλικός τόξος έχει σημεία επαφής σε 45 μοίρες.Η σειρά GH μπορεί να απορροφήσει τα περισσότερα σφάλματα εγκατάστασης λόγω παρατυπιών επιφάνειας και να παρέχει ομαλή γραμμική κίνηση μέσω της ελαστικής παραμόρφωσης των κυλιόμενων στοιχείων και της μετατόπισης των σημείων επαφήςΗ ικανότητα αυτοπροσαρμογής, η υψηλή ακρίβεια και η ομαλή λειτουργία μπορούν να επιτευχθούν με εύκολη εγκατάσταση.
(2) Αντικατάστατη
Λόγω του ακριβούς ελέγχου των διαστάσεων, η ανοχή διαστάσεων της σειράς GH μπορεί να διατηρηθεί σε εύλογο εύρος,το οποίο σημαίνει ότι τυχόν μπλοκ και τυχόν σιδηροτροχιές σε συγκεκριμένη σειρά μπορούν να χρησιμοποιούνται μαζί, διατηρώντας τις διαμετρικές ανοχέςΚαι προστίθεται ένα συγκρατητή για να εμποδίσει τις μπάλες να πέσουν όταν τα μπλοκ αφαιρούνται από το σιδηρόδρομο.
(3) Υψηλή ακαμψία και στις τέσσερις κατευθύνσεις
Λόγω του τετρα-ειδούς σχεδιασμού, η σειρά GH γραμμική οδήγηση έχει ίσα ονομαστικά φορτίο στο ακτινικό, αντίστροφο ακτινικό και πλευρικό
Επιπλέον, η στρογγυλή αυλαία με τόξο παρέχει ένα ευρύ πλάτος επαφής μεταξύ των σφαιρών και της διαδρομής της αυλαίας, επιτρέποντας μεγάλα επιτρεπόμενα φορτία και υψηλή ακαμψία.
Αριθμός μοντέλου
| Σχήμα | Μέγεθος συνδυασμού (mm) | Μέγεθος τεμαχίου ((mm) | Μέγεθος σιδηροτροχιάς (mm) |
Άλλες συσκευές για την κατασκευή τροχιάς μέγεθος |
Βασικό σταθερό δυναμικό φορτίο | Βασικό σταθερό σταθερό φορτίο | Επιτρεπόμενη στατική στιγμή | βάρος | ||||||||||||||||||||||
|
Ο κ. Γνωρίζω |
MP kNf |
Το kNF μου. |
μπλοκ χιλιόγραμμο |
διαφάνεια kg/n |
||||||||||||||||||||||||||
| H | HΕγώ... | N | W | Β | ΒΕγώ... | Γ | Λι | Α | ΚΕγώ... | G | Mxl | Τ | h2 | h3 | WR | HR | D | h | d | Π | Ε | (μμ) | C (((kN) | Co ((kN) | ||||||
| GHH15CA | 28 | 4.3 | 9.5 | 34 | 26 | 4 | 26 | 39.4 | 61.4 | 10 | 5.3 | M4x5 | 6 | 7.95 | 7.7 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4xl6 | 11.38 | 25.31 | 0.17 | 0.15 | 0.15 | 0.18 | 1.45 |
| GHH20CA | 30 | 4.6 | 12 | 44 | 32 | 6 | 36 | 50.5 | 77.5 | 12.25 | 12 | M5x6 | 8 | 6 | 7 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17.75 | 37.84 | 0.38 | 0.27 | 0.27 | 0.30 | 2.21 |
| GHH20HA | 50 | 65.2 | 92.2 | 12.6 | 21.18 | 48.84 | 0.48 | 0.47 | 0.47 | 0.39 | ||||||||||||||||||||
| GHH25CA | 40 | 5.5 | 48 | 35 | 6.5 | 35 | 58 | 84 | 16.8 | 12 | M6x8 | 8 | 10 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26.48 | 56.19 | 0.64 | 0.51 | 0.51 | 0. 51 | 3.21 | ||
| GHH25HA | 12.5 | 50 | 78.6 | 104.6 | 19.6 | 32. 75 | 76.00 | 0.87 | 0.88 | 0.88 | 0.69 | |||||||||||||||||||
| GHH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97.4 | 20.25 | 12 | M8xl0 | 8.5 | 9.5 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | 38.74 | 83.06 | 1.06 | 0.85 | 0.85 | 0.88 | 4. 47 | ||
| GHH30HA | 60 | 93 | 120.4 | 21.75 | 13.8 | M8x2ij | 47.27 | 110.13 | 1.40 | 1.47 | 1.47 | 1.16 | ||||||||||||||||||
| GHH35CA | 55 | 18 | 70 | 50 | 10 | 50 | 80 | 112.4 | 20.6 | 12 | 16 | 19.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | 49.52 | 102.87 | 1.73 | 1.20 | 1. 20 | 1.45 | 6. 30 | ||||
| GHH35HA | 1.5 | 72 | 105.8 | 138.2 | 22.5 | M8xl2 | 60.21 | 136.31 | 2.29 | 2.08 | 2.08 | 1.92 | ||||||||||||||||||
| GHH45CA | 70 | 9.5 | 86 | 60 | 13 | 60 | 97 | 139.4 | 23 | M10xl7 | 16 | 45 | 38 | 20 | 17 | 14 | 105 | M12x35 | 77.57 | 155.93 | 3.01 | 2.35 | 2.35 | 2.73 | 10.41 | |||||
| GHH45HA | 20.5 | 80 | 128.8 | 171.2 | 28.9 | Λογικό 8. | 30.5 | 22.5 | 94.54 | 207.12 | 4.00 | 4.07 | 4.07 | 3.61 | ||||||||||||||||
| GHH55CA | 80 | 100 | 75 | 75 | 117.7 | 166.7 | 27.35 | M12xl8 | 22 | 29 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114.44 | 227. 81 | 5.66 | 4.06 | 4.06 | 4.17 | 15.08 | |||||
| GHH55HA | 13 | 23. 5 | 12. 5 | 95 | 155.8 | 204.8 | 36.4 | 12.9 | 139.35 | 301.26 | 7.49 | 7.01 | 7.01 | 5.49 | ||||||||||||||||
| GHH65CA | 90 | 15 | 126 | 76 | 25 | 70 | 144.2 | 200.2 | 43.1 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | Μ16x50 | 163.63 | 324.71 | 10.02 | 6.44 | 6.44 | 7.00 | 21.18 | |||
| GHH65HA | 31.5 | 120 | 203.6 | 259.6 | 47.8 | 12.9 | Μ16x20 | 208.36 | 457.15 | 14.15 | 11.12 | 11.12 | 9.82 | |||||||||||||||||
