| Place of Origin | China |
| Μάρκα | ZANE |
| Πιστοποίηση | CE,ISO |
| Model Number | GEH15CA |

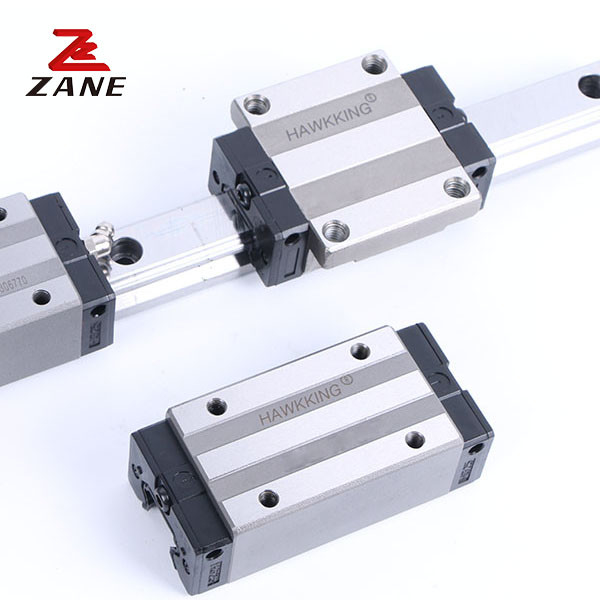

Ο οδηγός γραμμικής κίνησης προσφέρει μια ιδανική λύση καθοδήγησης γραμμικής κίνησης με χαμηλή συντήρηση, υψηλή χωρητικότητα φορτίου, χαμηλό επίπεδο θορύβου και τετράγωνο ή μέγεθος φλάντζας.Αυτό το σύστημα καθοδήγησης γραμμικής κίνησης έχει σχεδιαστεί για ανώτερη ακρίβεια και ομαλότερη γραμμική κίνηση με την υψηλότερη αξιοπιστίαΒοηθά στη μείωση της σκόνης, της τριβής και του θορύβου που παράγονται στη διαδικασία της γραμμικής κίνησης, παρέχοντας έτσι μια αποτελεσματική, ομαλή και ακριβή γραμμική κίνηση, με χαμηλή συντήρηση.Ο οδηγός γραμμικής κίνησης είναι ιδανικός για εφαρμογές που απαιτούν μεγάλη χωρητικότητα φορτίου, χαμηλό επίπεδο θορύβου και τετράγωνο ή μεγέθους φλάντζας.
Αυτό το σύστημα καθοδήγησης γραμμικής κίνησης είναι μια εξαιρετική επιλογή για εφαρμογές που απαιτούν μια αξιόπιστη, ανθεκτική και χαμηλής συντήρησης λύση καθοδήγησης γραμμικής κίνησης.Διαθέτει ακριβή γραμμική καθοδήγηση κίνησης με ελάχιστη τριβή, υψηλής χωρητικότητας φορτίου και χαμηλού θορύβου.καθιστώντας την εξαιρετική επιλογή για εφαρμογές που απαιτούν υψηλής απόδοσης γραμμικό οδηγό κίνησης.
Ο οδηγός γραμμικής κίνησης είναι μια εξαιρετική επιλογή για εφαρμογές που απαιτούν μια αξιόπιστη λύση καθοδήγησης γραμμικής κίνησης χαμηλής συντήρησης.Προσφέρει ανώτερη ακρίβεια και ομαλότερη γραμμική κίνηση με την υψηλότερη αξιοπιστίαΑυτό το σύστημα καθοδήγησης γραμμικής κίνησης είναι ιδανικό για εφαρμογές που απαιτούν μεγάλη χωρητικότητα φορτίου, χαμηλό επίπεδο θορύβου και τετράγωνο ή πλάτος φλάντζας.
| Σχήμα | Μέγεθος συνδυασμού (mm) | Μέγεθος τεμαχίου ((mm) | Μέγεθος σιδηροτροχιάς (mm) |
Άλλες συσκευές για την κατασκευή τροχιάς μέγεθος |
Βασικό σταθερό δυναμικό φορτίο | Βασικό σταθερό σταθερό φορτίο | Επιτρεπόμενη στατική στιγμή | βάρος | |||||||||||||||||||||||||
| Ο κ. ΚΝ-Μ |
Μπ kN-m |
Το ΚΝ-Μ μου |
μπλοκ χιλιόγραμμο |
διαφάνεια Κίλα/μέτρο |
|||||||||||||||||||||||||||||
| H | Γεια σου. | N | W | Β | Δύο | Γ | Λι | Α | Κί | Κί | G | Mxl | Τ | H2 | h3 | w/ | Ηρ | D | h | d | Π | Ε | (μμ) | C (((kN) | Co ((kN) | ||||||||
| ΓΕΗ15SA | 24 | 4.5 | 9.5 | 34 | 26 | 4 | - | 23.1 | 40.1 | 14.8 | 3.5 | 5.7 | M4x6 | 6 | 5.5 | 6 | 15 | 12.5 | 6 | 4.5 | 3.5 | 60 | 20 | M3xl6 | 5.35 | 9.40 | 0.08 | 0.04 | 0.04 | 0.09 | 1.25 | ||
| GEH15CA | 26 | 39.8 | 56.8 | 10.15 | 7.83 | 16.19 | 0.13 | 0.10 | 0.10 | 0.15 | |||||||||||||||||||||||
| GEH20SA | 28 | 6 | 11 | 42 | 32 | 5 | - | 29 | 50 | 18.75 | 4.15 | 12 | M5x7 | 7.5 | 6 | 6 | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 7.23 | 12.74 | 0.13 | 0.06 | 0.06 | 0.15 | 2.08 | ||
| GEH20CA | 32 | 48.1 | 69.1 | 12.3 | 10.31 | 21.13 | 0.22 | 0.16 | 0.16 | 0.24 | |||||||||||||||||||||||
| GEH25SA | 33 | 7 | 12.5 | 48 | 35 | 6.5 | - | 35.5 | 59.1 | 21.9 | 4.55 | 12 | M6x9 | 8 | 8 | 8 | 23 | 18 | 11 | 9 | 7 | 60 | 20 | M6x20 | 11.40 | 19.50 | 0.23 | 0.12 | 0.12 | 0.25 | 2.67 | ||
| GEH25CA | 35 | 59 | 82.6 | 16.15 | 16.27 | 32.40 | 0.38 | 0.32 | 0.32 | 0.41 | |||||||||||||||||||||||
| GEH30SA | 42 | 10 | 16 | 60 | 40 | 10 | - | 41.5 | 69.5 | 26.75 | 6 | 12 | M3xl2 | 9 | 8 | 9 | 28 | 23 | 11 | 9 | 7 | 80 | 20 | M6x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 4.35 | ||
| GEH30CA | 40 | 70.1 | 98.1 | 21.05 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 0.76 | |||||||||||||||||||||||
| GEH35SA | 48 | 11 | 18 | 70 | 50 | 10 | - | 45 | 75 | 28.5 | 7 | 12 | M8xl2 | 10 | 8.5 | 8.5 | 34 | 27.5 | 14 | 12 | 9 | 80 | 20 | M8x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 6.14 | ||
| GEH35CA | 50 | 78 | 108 | 20 | 33.35 | 64.84 | 0.98 | 0.69 | 0.69 | 1.13 | |||||||||||||||||||||||
1.Μικρό και λεπτό: Οι μικροδιακανονιστές έχουν συνήθως μικρό μέγεθος και λεπτή διαδικασία κατασκευής, η οποία μπορεί να καλύψει τις ανάγκες ορισμένων εφαρμογών που απαιτούν λειτουργία και έλεγχο σε μικρούς χώρους.
2Υψηλή ακρίβεια: Η κατασκευή των μικροδιακανονιστών απαιτεί υψηλό βαθμό ακρίβειας και τεχνικού επιπέδου, έτσι ώστε να έχει υψηλή ακρίβεια και να μπορεί να επιτύχει ακριβή έλεγχο θέσης και έλεγχο κίνησης.
3.Αντίσταση στην φθορά: Τα μικροσυστοιχεία είναι συνήθως κατασκευασμένα από υλικά υψηλής αντοχής και ανθεκτικά στην φθορά, τα οποία μπορούν να αντέξουν τη χρήση υψηλής συχνότητας, υψηλής ταχύτητας και περιβάλλον υψηλού φορτίου,και να έχουν μακρά διάρκεια ζωής.
4.Εύκολη εγκατάσταση: Η εγκατάσταση του μικροκινητήρα είναι συνήθως σχετικά απλή και μπορεί να στερεωθεί σε άλλα μηχανικά μέρη με βίδες, σφιγμούς κλπ., για γρήγορη εγκατάσταση και αντικατάσταση.
5Ποικιλομορφία: Οι μικροδιακανονιστές μπορούν να σχεδιαστούν και να κατασκευαστούν σύμφωνα με τις διαφορετικές ανάγκες εφαρμογής και υπάρχουν διάφορα διαφορετικά σχήματα, μεγέθη,υλικά και άλλες επιλογές για την κάλυψη των αναγκών διαφορετικών εφαρμογών.
