Γραμμικός οδηγός
>
|
|
| Place of Origin | China |
| Μάρκα | ZANE |
| Πιστοποίηση | CE,ISO |
| Αριθμό μοντέλου | GEH20CA |

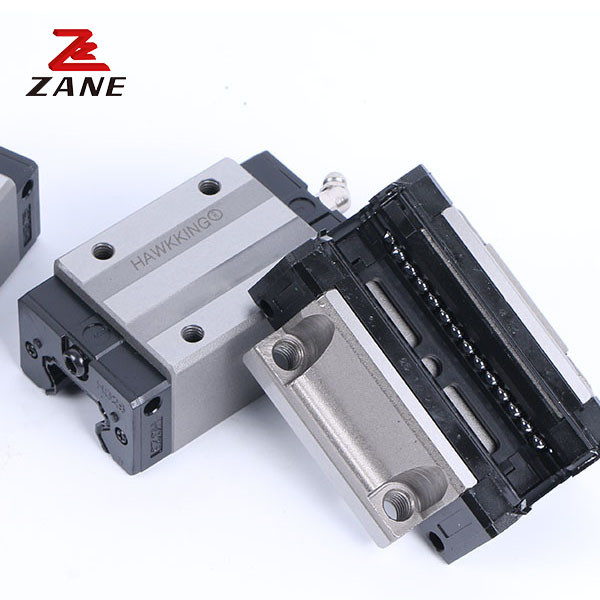

Το σύστημα γραμμικής κίνησης είναι ένα κρίσιμο συστατικό για διάφορες τεχνικές εφαρμογές.Με ανθεκτική και ανθεκτική κατασκευή από ανοξείδωτο χάλυβα, παρέχει υψηλή χωρητικότητα φορτίου και χαμηλό κόστος συντήρησης χωρίς να διακυβεύεται το ευρύ εύρος θερμοκρασίας και το χαμηλό επίπεδο θορύβου.επιτρέποντας την ομαλή και ακριβή λειτουργίαΜε τον οδηγό γραμμικής κίνησης, μπορείτε να είστε σίγουροι για ανώτερη ποιότητα και απόδοση.
| Σχήμα | Μέγεθος συνδυασμού (mm) | Μέγεθος τεμαχίου ((mm) | Μέγεθος σιδηροτροχιάς (mm) | Άλλες συσκευές για την κατασκευή τροχιάς | Βασικό σταθερό δυναμικό φορτίο | Βασικό σταθερό σταθερό φορτίο | Επιτρεπόμενη στατική στιγμή | βάρος | |||||||||||||||||||||||||
| Ο κ. ΚΝ-Μ | Μπ | Το ΚΝ-Μ μου | μπλοκ | διαφάνεια | |||||||||||||||||||||||||||||
| H | Γεια σου. | N | W | Β | Δύο | Γ | Λι | Α | Κί | Κί | G | Mxl | Τ | H2 | h3 | w/ | Ηρ | D | h | d | Π | Ε | (μμ) | C (((kN) | Co ((kN) | ||||||||
| ΓΕΗ15SA | 24 | 4.5 | 9.5 | 34 | 26 | 4 | - | 23.1 | 40.1 | 14.8 | 3.5 | 5.7 | M4x6 | 6 | 5.5 | 6 | 15 | 12.5 | 6 | 4.5 | 3.5 | 60 | 20 | M3xl6 | 5.35 | 9.40 | 0.08 | 0.04 | 0.04 | 0.09 | 1.25 | ||
| GEH15CA | 26 | 39.8 | 56.8 | 10.15 | 7.83 | 16.19 | 0.13 | 0.10 | 0.10 | 0.15 | |||||||||||||||||||||||
| GEH20SA | 28 | 6 | 11 | 42 | 32 | 5 | - | 29 | 50 | 18.75 | 4.15 | 12 | M5x7 | 7.5 | 6 | 6 | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 7.23 | 12.74 | 0.13 | 0.06 | 0.06 | 0.15 | 2.08 | ||
| GEH20CA | 32 | 48.1 | 69.1 | 12.3 | 10.31 | 21.13 | 0.22 | 0.16 | 0.16 | 0.24 | |||||||||||||||||||||||
| GEH25SA | 33 | 7 | 12.5 | 48 | 35 | 6.5 | - | 35.5 | 59.1 | 21.9 | 4.55 | 12 | M6x9 | 8 | 8 | 8 | 23 | 18 | 11 | 9 | 7 | 60 | 20 | M6x20 | 11.40 | 19.50 | 0.23 | 0.12 | 0.12 | 0.25 | 2.67 | ||
| GEH25CA | 35 | 59 | 82.6 | 16.15 | 16.27 | 32.40 | 0.38 | 0.32 | 0.32 | 0.41 | |||||||||||||||||||||||
| GEH30SA | 42 | 10 | 16 | 60 | 40 | 10 | - | 41.5 | 69.5 | 26.75 | 6 | 12 | M3xl2 | 9 | 8 | 9 | 28 | 23 | 11 | 9 | 7 | 80 | 20 | M6x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 4.35 | ||
| GEH30CA | 40 | 70.1 | 98.1 | 21.05 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 0.76 | |||||||||||||||||||||||
| GEH35SA | 48 | 11 | 18 | 70 | 50 | 10 | - | 45 | 75 | 28.5 | 7 | 12 | M8xl2 | 10 | 8.5 | 8.5 | 34 | 27.5 | 14 | 12 | 9 | 80 | 20 | M8x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 6.14 | ||
| GEH35CA | 50 | 78 | 108 | 20 | 33.35 | 64.84 | 0.98 | 0.69 | 0.69 | 1.13 | |||||||||||||||||||||||
ΗΟδηγός γραμμικής κίνησηςΤο μοντέλο GEH15CA είναι κατασκευασμένο από ανθεκτικό ανοξείδωτο χάλυβα.διασφάλιση χαμηλού επιπέδου δονήσεων και μακροχρόνιας απόδοσηςΕίναι πιστοποιημένο από το CE και το ISO, και έχει ελάχιστη ποσότητα παραγγελίας, τιμή και χρόνο παράδοσης που είναι διαπραγματεύσιμα.συμπεριλαμβανομένης της ξύλινης θήκης και της αφρόκρεμας για ανώτερη προστασίαΟι όροι πληρωμής είναι ευέλικτοι, με επιλογές τόσο για L/C όσο και για T/T. Το Linear Motion Guide System από την ZANE είναι μια ιδανική επιλογή για αυτοματοποίηση εργοστασίων, ρομποτική, ιατρικό εξοπλισμό,και μηχανήματα ακριβείας λόγω της ανώτερης ακρίβειας και ταχύτητας.
