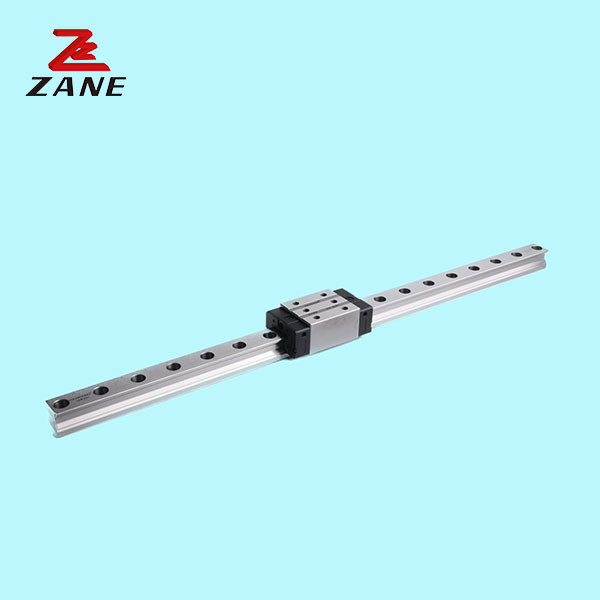

Οδηγός γραμμικής κίνησης
>
|
| Place of Origin | China |
| Μάρκα | ZANE |
| Πιστοποίηση | CE,ISO |
| Αριθμό μοντέλου | GEH15SA |
Ο γραμμικός οδηγός κίνησης είναι ένα αξιόπιστο και υψηλής απόδοσης προϊόν που προσφέρει ανώτερη ακρίβεια και χαμηλά επίπεδα θορύβου.το προϊόν αυτό έχει σχεδιαστεί με χαμηλή συντήρηση και υψηλή ταχύτητα λειτουργίαςΠαρέχει στους χρήστες ένα ομαλό και αποτελεσματικό σύστημα κίνησης και μπορεί να χρησιμοποιηθεί σε μια ποικιλία εφαρμογών.Το υλικό από ανοξείδωτο χάλυβα καθιστά το προϊόν ανθεκτικό στη διάβρωση και την φθοράΜπορεί να χρησιμοποιηθεί σε μια ποικιλία εφαρμογών λόγω της υψηλής ταχύτητας, του χαμηλού επιπέδου θορύβου και της ανώτερης ακρίβειας.Με την ανθεκτική κατασκευή και αντοχή του, ο οδηγός γραμμικής κίνησης είναι η ιδανική επιλογή για τις ανάγκες ελέγχου κίνησης.
| Σχήμα | Μέγεθος συνδυασμού (mm) | Μέγεθος τεμαχίου ((mm) | Μέγεθος σιδηροτροχιάς (mm) | Άλλες συσκευές για την κατασκευή τροχιάς | Βασικό σταθερό δυναμικό φορτίο | Βασικό σταθερό σταθερό φορτίο | Επιτρεπόμενη στατική στιγμή | βάρος | |||||||||||||||||||||||||
| Ο κ. ΚΝ-Μ | Μπ | Το ΚΝ-Μ μου | μπλοκ | διαφάνεια | |||||||||||||||||||||||||||||
| H | Γεια σου. | N | W | Β | Δύο | Γ | Λι | Α | Κί | Κί | G | Mxl | Τ | H2 | h3 | w/ | Ηρ | D | h | d | Π | Ε | (μμ) | C (((kN) | Co ((kN) | ||||||||
| ΓΕΗ15SA | 24 | 4.5 | 9.5 | 34 | 26 | 4 | - | 23.1 | 40.1 | 14.8 | 3.5 | 5.7 | M4x6 | 6 | 5.5 | 6 | 15 | 12.5 | 6 | 4.5 | 3.5 | 60 | 20 | M3xl6 | 5.35 | 9.40 | 0.08 | 0.04 | 0.04 | 0.09 | 1.25 | ||
| GEH15CA | 26 | 39.8 | 56.8 | 10.15 | 7.83 | 16.19 | 0.13 | 0.10 | 0.10 | 0.15 | |||||||||||||||||||||||
| GEH20SA | 28 | 6 | 11 | 42 | 32 | 5 | - | 29 | 50 | 18.75 | 4.15 | 12 | M5x7 | 7.5 | 6 | 6 | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 7.23 | 12.74 | 0.13 | 0.06 | 0.06 | 0.15 | 2.08 | ||
| GEH20CA | 32 | 48.1 | 69.1 | 12.3 | 10.31 | 21.13 | 0.22 | 0.16 | 0.16 | 0.24 | |||||||||||||||||||||||
| GEH25SA | 33 | 7 | 12.5 | 48 | 35 | 6.5 | - | 35.5 | 59.1 | 21.9 | 4.55 | 12 | M6x9 | 8 | 8 | 8 | 23 | 18 | 11 | 9 | 7 | 60 | 20 | M6x20 | 11.40 | 19.50 | 0.23 | 0.12 | 0.12 | 0.25 | 2.67 | ||
| GEH25CA | 35 | 59 | 82.6 | 16.15 | 16.27 | 32.40 | 0.38 | 0.32 | 0.32 | 0.41 | |||||||||||||||||||||||
| GEH30SA | 42 | 10 | 16 | 60 | 40 | 10 | - | 41.5 | 69.5 | 26.75 | 6 | 12 | M3xl2 | 9 | 8 | 9 | 28 | 23 | 11 | 9 | 7 | 80 | 20 | M6x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 4.35 | ||
| GEH30CA | 40 | 70.1 | 98.1 | 21.05 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 0.76 | |||||||||||||||||||||||
| GEH35SA | 48 | 11 | 18 | 70 | 50 | 10 | - | 45 | 75 | 28.5 | 7 | 12 | M8xl2 | 10 | 8.5 | 8.5 | 34 | 27.5 | 14 | 12 | 9 | 80 | 20 | M8x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 6.14 | ||
| GEH35CA | 50 | 78 | 108 | 20 | 33.35 | 64.84 | 0.98 | 0.69 | 0.69 | 1.13 | |||||||||||||||||||||||
1Βιομηχανικά μηχανήματα: Οι γραμμικοί οδηγοί χρησιμοποιούνται συνήθως σε διάφορους τύπους βιομηχανικού εξοπλισμού και μηχανημάτων, όπως μηχανές CNC, γραμμές συναρμολόγησης, συσκευαστές και τυπογραφεία.Παρέχουν ακριβή γραμμική κίνηση και συμβάλλουν στη βελτίωση της ακρίβειας και της αποτελεσματικότητας αυτών των μηχανών.
2Μεταφορές: Οι γραμμικοί οδηγοί χρησιμοποιούνται επίσης στη βιομηχανία μεταφορών, ιδιαίτερα στους τομείς της αυτοκινητοβιομηχανίας και του αεροδιαστήματος.και μηχανισμούς διεύθυνσης, όπου συμβάλλουν στη διασφάλιση ομαλής και αξιόπιστης κίνησης.
3Ο εξοπλισμός κατασκευής: Οι γραμμικοί οδηγοί χρησιμοποιούνται συχνά σε κατασκευαστικούς εξοπλισμούς όπως γερανοί, εκσκαφείς και μπουλντόζες.Βοηθούν στον έλεγχο της κίνησης του εξοπλισμού και βελτιώνουν την ακρίβεια και τη σταθερότητά του.
4.Καταναλωτικά Ηλεκτρονικά: Οι γραμμικοί οδηγοί μπορούν επίσης να βρεθούν σε διάφορες οικιακές συσκευές, όπως συρόμενες πόρτες, κουρτίνες, κλιματιστικά και πλυντήρια.παρέχουν ομαλή και απλή κίνηση, καθώς και μείωση του θορύβου.
