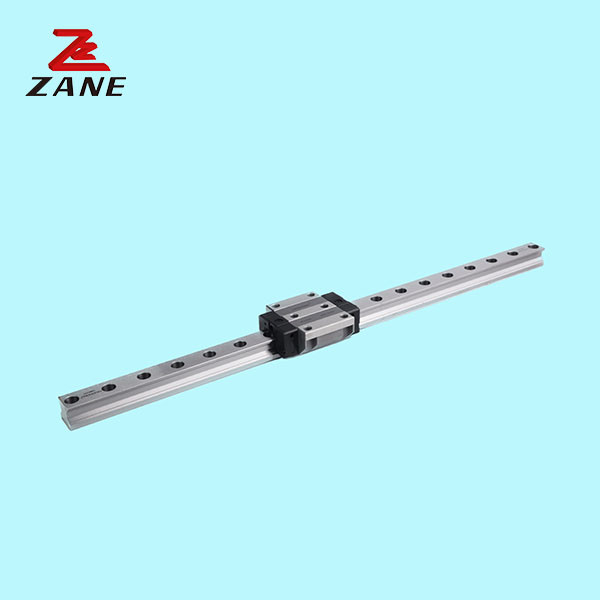

Οδηγός γραμμικής κίνησης
>
|
|
| Place of Origin | China |
| Μάρκα | ZANE |
| Πιστοποίηση | CE,ISO |
| Αριθμό μοντέλου | GEW15CA |
Το σύστημα καθοδήγησης γραμμικής κίνησης έχει σχεδιαστεί για να παρέχει ομαλή και ακριβή γραμμική κίνηση για διάφορες εφαρμογές.Είναι ένα ελαφρύ αλλά υψηλής χωρητικότητας σύστημα γραμμικής κίνησης που μπορεί να χρησιμοποιηθεί σε ένα ευρύ φάσμα βιομηχανιώνΗ συσκευή διαθέτει υψηλή ακρίβεια και χαμηλά επίπεδα δονήσεων, εξασφαλίζοντας αξιόπιστες, επαναλαμβανόμενες επιδόσεις.Η γραμμική μας σύστημα καθοδήγησης κίνησης είναι η τέλεια επιλογή για τις εφαρμογές γραμμικής κίνησης σας, προσφέροντας ανώτερη απόδοση, αξιοπιστία και προσιτότητα.
| Σχήμα | Μέγεθος συνδυασμού (mm) | Μέγεθος τεμαχίου ((mm) | Μέγεθος σιδηροτροχιάς (mm) | Άλλες συσκευές για την κατασκευή τροχιάς | Βασικό σταθερό δυναμικό φορτίο | Βασικό σταθερό σταθερό φορτίο | Επιτρεπόμενη στατική στιγμή | βάρος | ||||||||||||||||||||||||
| Ο κ. ΚΝ-Μ | Μπ | Το ΚΝ-Μ μου | μπλοκ | διαφάνεια | ||||||||||||||||||||||||||||
| H | Γεια σου. | N | W | Β | Δύο | Γ | Α1 | Α | Κί | Κ2 | G | Μ | Τ | Τι | h2 | h3 | Wr | Ηρ | D | h | d | Π | Ε | (nnn) | C (((kN) | Co ((kN) | ||||||
| GEW15SA | 24 | 4.5 | 18.5 | 52 | 41 | 5.5 | - | 23.1 | 40.1 | 14.8 | 3.5 | 5.7 | M5/φ4.5 | 5 | 7 | 5.5 | 6 | 15 | 12.5 | 6 | 4.5 | 3.5 | 60 | 20 | M3xl6 | 5.35 | 9.40 | 0.08 | 0.04 | 0.04 | 0.12 | 1.25 |
| GEW15CA | 26 | 39.8 | 56.8 | 10.15 | 7.83 | 16.19 | 0.13 | 0.10 | 0.10 | 0.21 | ||||||||||||||||||||||
| GEW20SA | 28 | 6 | 19.5 | 59 | 49 | 5 | - | 29 | 50 | 18.75 | 415 | 12 | M6/φ5.5 | 7 | 9 | 6 | 6 | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 7.23 | 12.74 | 0.13 | 0.06 | 0.06 | 0.19 | 2.08 |
| GEW20CA | 32 | 48.1 | 69.1 | 12.3 | 10.31 | 21.13 | 0.22 | 0.16 | 0.16 | 0.32 | ||||||||||||||||||||||
GEW25SA | 33 | 7 | 25 | 73 | 60 | 6.5 | 一 | 35.5 | 59.1 | 21.9 | 4.55 | 12 | M8/φ7 | g | 10 | 8 | 8 | 23 | 18 | 11 | 9 | 7 | 60 | 20 | M6x20 | 11.40 | 19.50 | 0.23 | 0.12 | 0.12 | 0.35 | 2.67 |
| 35 | 59 | 82.6 | 16.15 | 16.27 | 32.40 | 0.38 | 0.32 | 0.32 | 0.59 | |||||||||||||||||||||||
| GEW30SA | 42 | 10 | 31 | 90 | 72 | 9 | - | 41.5 | 69.5 | 26.75 | 6 | 12 | M10/φ9 | 7 | 10 | 8 | 9 | 28 | 23 | 11 | 9 | 7 | 80 | 20 | M6x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.62 | 4.35 |
| GEW30CA | 40 | 70.1 | 98.1 | 21.05 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 1.04 | ||||||||||||||||||||||
| GEW35SA | 48 | 11 | 33 | 100 | 82 | 9 | - | 45 | 75 | 28.5 | 7 | 7 | M10/φ9 | 10 | 13 | &5 | &5 | 34 | 27.5 | 14 | 12 | 9 | 80 | 20 | M6x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.62 | 4.35 |
| GEW35CA | 50 | 78 | 108 | 20 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 1.04 | ||||||||||||||||||||||
