Ράφι και γρανάζι YYC
>
|
| Τόπος καταγωγής | ΚΙΝΑ |
| Μάρκα | YYC |
| Πιστοποίηση | CE,ISO |
| Αριθμό μοντέλου | CHTGH02505 |

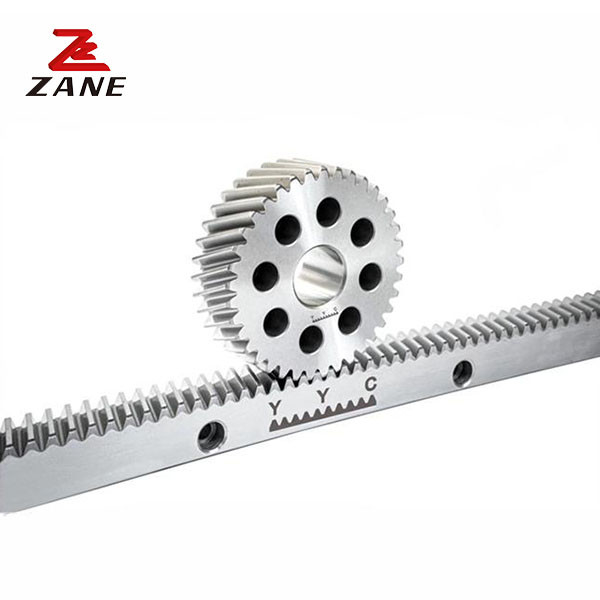

Το YYC Rack and Pinion είναι μια οικονομικά αποδοτική και αξιόπιστη λύση κίνησης που είναι ιδανική για γραμμική κίνηση.Το σύστημα αυτό αποτελείται από ένα στρογγυλό ή ελικοειδές εργαλείο που ονομάζεται πινιόν και ένα γραμμικό εργαλείο που ονομάζεται ράκ.Το πινιόν είναι ένα μικρό μηχάνημα που συνδέεται με τα δόντια του ράκα, επιτρέποντας στο πινιόν να μεταφράσει την περιστροφική κίνηση σε γραμμική κίνηση.Το σύστημα κίνησης ράκα και πινιόν διαθέτει έναν αριθμό δοντιών (60) και είναι κατασκευασμένο από υλικό S50C που είναι αλεύρι και αλεύρι για βελτιωμένη αντοχή και απόδοσηΤο σύστημα έχει σχεδιαστεί για να είναι ελαφρύ (2,1 kg) και έχει σκληρότητα HRC 50-55°.Αυτό το ακριβώς σχεδιασμένο σύστημα οδήγησης με ράκα και πινιόν παρέχει ανώτερη ακρίβεια και επαναληψιμότητα σε σύγκριση με άλλους τύπους Rack-and-Pinion-Drive, Rack-and-Pinion-Gearing, και Rack-and-Pinion-Systems.
| Κωδικός |
Μονάδα |
Α | L2 | Αριθμός δοντιών | Β | Α0 | Αλ | Δ 1 | Αριθμός τρυπών | Α | ΔΕ | 0D | Ε | Δ1 | Ι1 | d2 | f |
ΑΕΠ kN |
ΚΓ | |
| Ειδικότερα, οι ενδείξεις που χρησιμοποιούνται για τον προσδιορισμό των προδιαγραφών είναι οι εξής: | 1.5 | 500.00 | 6.70 | 100 | 19 | 19 | 17.5 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 1.5 | 4.84 | 1.3 |
| Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 πρέπει να ισχύουν για τις εν λόγω συσκευές. | 1.5 | 1000.00 | 6.70 | 200 | 19 | 19 | 17.5 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 1.5 | 4.84 | 2.6 |
| Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 πρέπει να πληρούνται. | 2 | 500.00 | 8.50 | 75 | 24 | 24 | 22.0 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 2 | 8.15 | 2.1 |
| Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 πρέπει να πληρούνται. | 2 | 1000.00 | 8.50 | 150 | 24 | 24 | 22.0 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 2 | 8.15 | 4.1 |
| Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 πρέπει να πληρούνται. | 2.5 | 500.00 | 8.50 | 60 | 24 | 24 | 21.5 | 62.5 | 125 | 4 | 9 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 2 | 10.19 | 2.1 |
| Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 πρέπει να πληρούνται. | 2.5 | 1000.00 | 8.50 | 120 | 24 | 24 | 21.5 | 62.5 | 125 | 8 | 9 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 2 | 10.19 | 4.1 |
| Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 πρέπει να πληρούνται. | 3 | 500.00 | 10.30 | 50 | 29 | 29 | 26.0 | 62.5 | 125 | 4 | 9 | 10 | 15 | 9 | 35 | 430.00 | 7.7 | 2 | 14.77 | 3.0 |
| Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 πρέπει να πληρούνται. | 3 | 1000.00 | 10.30 | 100 | 29 | 29 | 26.0 | 62.5 | 125 | 8 | 9 | 10 | 15 | 9 | 35 | 930.00 | 7.7 | 2 | 14.77 | 6.0 |
| Ειδικότερα, οι ενδείξεις που χρησιμοποιούνται για την ανάλυση των τιμών είναι οι εξής: | 4 | 506.67 | 13.80 | 38 | 39 | 39 | 35.0 | 62.5 | 125 | 4 | 12 | 10 | 15 | 9 | 33.3 | 433.00 | 7.7 | 2 | 26.49 | 5.5 |
| Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 πρέπει να πληρούνται. | 4 | 1000.00 | 13.80 | 75 | 39 | 39 | 35.0 | 62.5 | 125 | 8 | 12 | 10 | 15 | 9 | 33.3 | 933.40 | 7.7 | 2 | 26.49 | 10.8 |
| Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 πρέπει να πληρούνται. | 5 | 500.00 | 17.40 | 30 | 49 | 39 | 34.0 | 62.5 | 125 | 4 | 12 | 14 | 20 | 13 | 37.5 | 425.00 | 11.7 | 3 | 41.60 | 6.8 |
| Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 πρέπει να ισχύουν για τις εν λόγω συσκευές. | 5 | 1000.00 | 17.40 | 60 | 49 | 39 | 34.0 | 62.5 | 125 | 8 | 12 | 14 | 20 | 13 | 37.5 | 925.00 | 11.7 | 3 | 41.60 | 13.6 |
| Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 πρέπει να πληρούνται. | 6 | 500.00 | 20.90 | 25 | 59 | 49 | 43.0 | 62.5 | 125 | 4 | 16 | 18 | 26 | 17 | 37.5 | 425.00 | 15.7 | 3 | 60.11 | 10.3 |
| Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 πρέπει να ισχύουν για τις εν λόγω συσκευές. | 6 | 1000.00 | 20.90 | 50 | 59 | 49 | 43.0 | 62.5 | 125 | 8 | 16 | 18 | 26 | 17 | 37.5 | 925.00 | 15.7 | 3 | 60.11 | 20.5 |
| Επικαιροποιημένα συστήματα | 8 | 480.00 | 28.00 | 18 | 79 | 79 | 71.0 | 60.0 | 120 | 4 | 25 | 22 | 33 | 21 | 120 | 240.00 | 19.7 | 4 | 107.31 | 21.3 |
| Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 πρέπει να πληρούνται. | 8 | 960.00 | 28.00 | 36 | 79 | 79 | 71.0 | 60.0 | 120 | 8 | 25 | 22 | 33 | 21 | 120 | 720.00 | 19.7 | 4 | 107.31 | 42.6 |
1.Υψηλή ακρίβεια: Η ράκα και το πινιόν YYC μπορούν να παρέχουν μεταφορά υψηλής ακρίβειας, η οποία μπορεί να ανταποκριθεί στα σενάρια εφαρμογής των απαιτήσεων μεταφοράς υψηλής ακρίβειας.
2.Υψηλή ακαμψία: Το ράφι και το πινιόν του YYC είναι κατασκευασμένα από υλικά υψηλής αντοχής, με υψηλή ακαμψία, μπορούν να αντέξουν μεγάλη ροπή, για να εξασφαλίσουν τη σταθερότητα και την ακρίβεια της μετάδοσης.
3.Λιγός θόρυβος: Το YYC rack and pinion υιοθετεί τεχνολογία επεξεργασίας ακριβείας, έχει χαμηλό επίπεδο θορύβου και δεν παράγει προφανή θόρυβο κατά την κίνηση με υψηλή ταχύτητα.
4.Μεγάλη διάρκεια ζωής: Το YYC rack and pinion υιοθετεί υλικά υψηλής ποιότητας και τεχνολογία επεξεργασίας ακριβείας, η οποία έχει μακρά διάρκεια ζωής και μειώνει το κόστος συντήρησης και αντικατάστασης.
5.Εύκολη συντήρηση: Η δομή των ράκιων και των πινιών του YYC είναι απλή, εύκολη στη συντήρηση και την αντικατάσταση, γεγονός που μπορεί να μειώσει το κόστος συντήρησης και τον χρόνο διακοπής.
