Γραμμικός οδηγός
>
|
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | HAWKKING |
| Πιστοποίηση | CE，ISO |
| Αριθμό μοντέλου | GHH25CA |

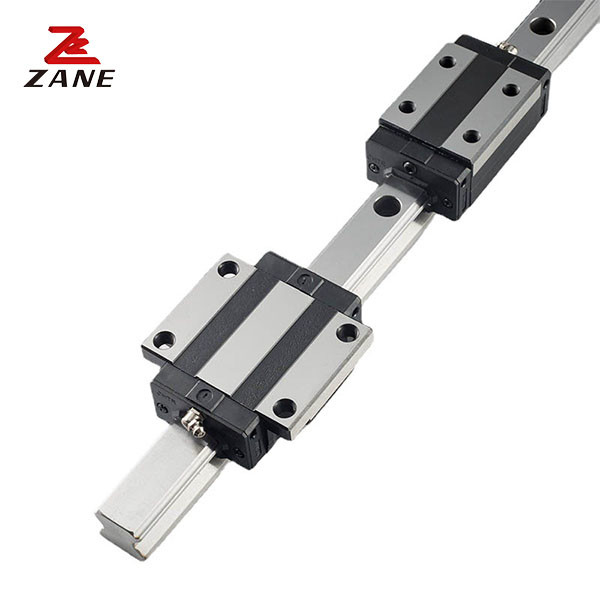

Η σειρά HG γραμμική καθοδήγηση σιδηροδρόμου HIWIN Αντικατάσταση 1000mm 2000mm 3000mm
Οι γραμμικές γραμμές καθοδήγησης, επίσης γνωστές ως γραμμικές οδηγίες κίνησης, είναι μηχανικά εξαρτήματα που χρησιμοποιούνται για να καθοδηγούν και να υποστηρίζουν τα κινούμενα μέρη σε γραμμική ή ευθεία κίνηση.Αποτελούνται από σιδηρόδρομο ή σιδηρόδρομο που συνήθως είναι κατασκευασμένο από αλουμίνιο ή ανοξείδωτο χάλυβαΗ άμαξα ή ο συρρέας είναι συνήθως κατασκευασμένη από χάλυβα ή πλαστικό και περιέχει κυλιόμενα στοιχεία όπως σφαίρες ή κυλίνδρους.που επιτρέπουν ομαλή και ακριβή κίνηση.
| Σχήμα | Μέγεθος συνδυασμού (mm) | Μέγεθος τεμαχίου ((mm) | Μέγεθος σιδηροτροχιάς (mm) |
Άλλες συσκευές για την κατασκευή τροχιάς μέγεθος |
Βασικό σταθερό δυναμικό φορτίο | Βασικό σταθερό σταθερό φορτίο | Επιτρεπόμενη στατική στιγμή | βάρος | ||||||||||||||||||||||
|
Ο κ. Γνωρίζω |
MP kNf |
Το kNF μου. |
μπλοκ χιλιόγραμμο |
διαφάνεια kg/n |
||||||||||||||||||||||||||
| H | HΕγώ... | N | W | Β | ΒΕγώ... | Γ | Λι | Α | ΚΕγώ... | G | Mxl | Τ | h2 | h3 | WR | HR | D | h | d | Π | Ε | (μμ) | C (((kN) | Co ((kN) | ||||||
| GHH15CA | 28 | 4.3 | 9.5 | 34 | 26 | 4 | 26 | 39.4 | 61.4 | 10 | 5.3 | M4x5 | 6 | 7.95 | 7.7 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4xl6 | 11.38 | 25.31 | 0.17 | 0.15 | 0.15 | 0.18 | 1.45 |
| GHH20CA | 30 | 4.6 | 12 | 44 | 32 | 6 | 36 | 50.5 | 77.5 | 12.25 | 12 | M5x6 | 8 | 6 | 7 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17.75 | 37.84 | 0.38 | 0.27 | 0.27 | 0.30 | 2.21 |
| GHH20HA | 50 | 65.2 | 92.2 | 12.6 | 21.18 | 48.84 | 0.48 | 0.47 | 0.47 | 0.39 | ||||||||||||||||||||
| GHH25CA | 40 | 5.5 | 48 | 35 | 6.5 | 35 | 58 | 84 | 16.8 | 12 | M6x8 | 8 | 10 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26.48 | 56.19 | 0.64 | 0.51 | 0.51 | 0. 51 | 3.21 | ||
| GHH25HA | 12.5 | 50 | 78.6 | 104.6 | 19.6 | 32. 75 | 76.00 | 0.87 | 0.88 | 0.88 | 0.69 | |||||||||||||||||||
| GHH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97.4 | 20.25 | 12 | M8xl0 | 8.5 | 9.5 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | 38.74 | 83.06 | 1.06 | 0.85 | 0.85 | 0.88 | 4. 47 | ||
| GHH30HA | 60 | 93 | 120.4 | 21.75 | 13.8 | M8x2ij | 47.27 | 110.13 | 1.40 | 1.47 | 1.47 | 1.16 | ||||||||||||||||||
| GHH35CA | 55 | 18 | 70 | 50 | 10 | 50 | 80 | 112.4 | 20.6 | 12 | 16 | 19.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | 49.52 | 102.87 | 1.73 | 1.20 | 1. 20 | 1.45 | 6. 30 | ||||
| GHH35HA | 1.5 | 72 | 105.8 | 138.2 | 22.5 | M8xl2 | 60.21 | 136.31 | 2.29 | 2.08 | 2.08 | 1.92 | ||||||||||||||||||
| GHH45CA | 70 | 9.5 | 86 | 60 | 13 | 60 | 97 | 139.4 | 23 | M10xl7 | 16 | 45 | 38 | 20 | 17 | 14 | 105 | M12x35 | 77.57 | 155.93 | 3.01 | 2.35 | 2.35 | 2.73 | 10.41 | |||||
| GHH45HA | 20.5 | 80 | 128.8 | 171.2 | 28.9 | Λογικό 8. | 30.5 | 22.5 | 94.54 | 207.12 | 4.00 | 4.07 | 4.07 | 3.61 | ||||||||||||||||
| GHH55CA | 80 | 100 | 75 | 75 | 117.7 | 166.7 | 27.35 | M12xl8 | 22 | 29 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114.44 | 227. 81 | 5.66 | 4.06 | 4.06 | 4.17 | 15.08 | |||||
| GHH55HA | 13 | 23. 5 | 12. 5 | 95 | 155.8 | 204.8 | 36.4 | 12.9 | 139.35 | 301.26 | 7.49 | 7.01 | 7.01 | 5.49 | ||||||||||||||||
| GHH65CA | 90 | 15 | 126 | 76 | 25 | 70 | 144.2 | 200.2 | 43.1 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | Μ16x50 | 163.63 | 324.71 | 10.02 | 6.44 | 6.44 | 7.00 | 21.18 | |||
| GHH65HA | 31.5 | 120 | 203.6 | 259.6 | 47.8 | 12.9 | Μ16x20 | 208.36 | 457.15 | 14.15 | 11.12 | 11.12 | 9.82 | |||||||||||||||||
Οι γραμμικές γραμμές καθοδήγησης προσφέρουν μια σειρά από οφέλη για βιομηχανικές και κατασκευαστικές εφαρμογές.
1- Ακριβής και ομαλή κίνηση: Οι γραμμικές γραμμές καθοδήγησης επιτρέπουν την ακριβή και ομαλή κίνηση μηχανημάτων και εξοπλισμού, η οποία είναι απαραίτητη σε πολλές εφαρμογές όπου η ακρίβεια είναι κρίσιμη.
2Μειωμένη τριβή και φθορά: Τα κυλιόμενα στοιχεία στο καροτσάκι ή το συρόμενο μειώνουν την τριβή και την φθορά μεταξύ των κινούμενων μερών, γεγονός που συμβάλλει στην παράταση της ζωής τους και στη μείωση της ανάγκης συντήρησης.
3. Υψηλή ικανότητα φόρτωσης: Οι γραμμικές γραμμές καθοδήγησης είναι σχεδιασμένες για να αντέχουν υψηλά φορτία, καθιστώντας τις ιδανικές για εφαρμογές βαριάς φόρτωσης.
4Εύκολη εγκατάσταση: Οι γραμμικές γραμμές καθοδήγησης είναι εύκολες στην εγκατάσταση και μπορούν να χρησιμοποιηθούν σε ένα ευρύ φάσμα εφαρμογών, καθιστώντας τις ένα ευπροσάρμοστο στοιχείο για πολλές βιομηχανίες.
