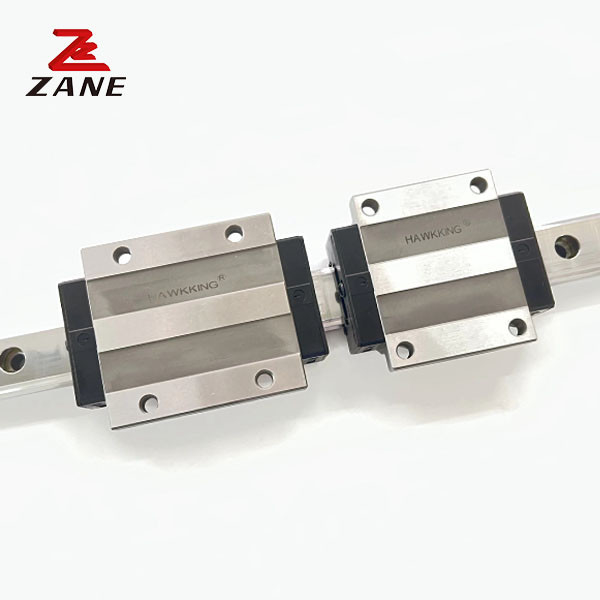

HGW30 2 Axis Linear Slide 4000mm High Accuracy Linear Guide Rail System
  • HGW30 2 Axis Linear Slide 4000mm High Accuracy Linear Guide Rail System
  • HGW30 2 Axis Linear Slide 4000mm High Accuracy Linear Guide Rail System
HGW30 2 Axis Linear Slide 4000mm High Accuracy Linear Guide Rail System

HGW30 2 Axis Linear Slide 4000mm High Accuracy Linear Guide Rail System

Τόπος καταγωγής Κίνα
Μάρκα ZANE
Πιστοποίηση CE，ISO
Αριθμό μοντέλου ZANE-ghw
Λεπτομέρειες προϊόντων
Ονομασία προϊόντος:
βαρέων καθηκόντων γραμμική ράγα οδηγών
Διάρκεια:
1006000mm (προσαρμοσμένος)
Εφαρμογή:
Αυτόματο σύστημα
Κλειστή λέξη:
Γραμμικός ένσφαιρος τριβέας ραγών οδηγών
Δομή:
Ράγα φωτογραφικών διαφανειών + φραγμός φωτογραφικών διαφανειών
Τύπος μπλοκ:
με τη φλάντζα χωρίς φλάντζα
γραμμικός τύπος οδηγών:
Τύπος τύπων ή Χ W ή τύπος Ρ
Ειδικότητα:
υψηλή ακαμψία, υψηλή ακρίβεια
Επισημαίνω:

HGW30 γραμμική ολίσθηση 2 αξόνων

,

γραμμική ολίσθηση 2 αξόνων υψηλής ακρίβειας

,

γραμμικό σύστημα σιδηροδρομικών οδηγών 4000 mm

Περιγραφή προϊόντων

Προσαρμοσμένο γραμμικό σιδηρόδρομο σύστημα 2 άξονας HGW30 100-6000mm



ΕφαρμογήΣιδηροτροχιά και μπλοκ γραμμικού οδηγού:

*κέντρα μηχανών

*τροχονίδια CNC
Μηχανές άλεσης
*μηχανές επεξεργασίας ακριβείας
* βαριές μηχανές κοπής
*εξοπλισμός αυτοματισμού
*εξοπλισμός μεταφοράς
*εξοπλισμός μέτρησης
* συσκευές που απαιτούν υψηλή ακρίβεια θέσης
*εξοπλισμός μεταφοράς υψηλής ταχύτητας
* εξοπλισμός μέτρησης ακρίβειας
* εξοπλισμός κατασκευής ημιαγωγών
*μηχανές ξυλουργικής



Σχήμα Μέγεθος συνδυασμού (mm) Μέγεθος τεμαχίου ((mm) Μέγεθος σιδηροτροχιάς (mm)

Άλλες συσκευές για την κατασκευή τροχιάς
μέγεθος

 Βασικό σταθερό δυναμικό φορτίο Βασικό σταθερό σταθερό φορτίο Επιτρεπόμενη στατική στιγμή βάρος
Ο κ. ΚΝ-Μ

Μπ
kN-m

 Το ΚΝ-Μ μου

μπλοκ
χιλιόγραμμο

διαφάνεια
χιλιόγραμμα/μέτρο
H Γεια σου. N W Β Δύο γ Ο Α Κλ G Ε (Α/Β) Τ Τι h2 h3 Wr Ηρ D h d Π Ε (μμ) C (((kN) C0(kN)
GHW15CA 24 4.3 16 47 38 4.5 30 39.4 61.4 8 5.3 M5/ φ4.5 6 8.9 3.95 3.7 15 15 7.5 5.3 4.5 60 20 M4xl6 11. 38 25.31 0.17 0.15 0.15 0.17 1.45
GHW20CA 30 4.6 21.5 63 53 5 40 50.5 77.5 10.25 12 M6/φ6 8 10 6 7 20 17.5 9.5 8.5 6 60 20 M5xl6 17.75 37.84 0.38 0.27 0.27 0.40 2.21
GHW20HA 65.2 92.2 17.6 21.18 48.84 0.48 0.47 0.47 0.52
GHW25CA 36 5.5 23.5 70 57 6.5 45 58 84 11.8 12 M8/φ77 8 14 6 9 23 22 11 9 7 60 20 M6x20 26.48 56.19 0.64 0.51 0.51 0.59 3.21
GHW25HA 78.6 104.6 22.1 32.75 76.00 0.87 0.88 0.88 0.80
GHW30CA 42 6 31 90 72 9 52 70 97.4 14.25 12 M10/φ9 8.5 16 6.5 10.8 28 26 14 12 9 80 20 M8x25 38.74 83.06 1.06 0.85 0.85 1.09 4.47
GHW30HA 93 120.4 25.75 47.27 110.13 1.40 1.47 1.47 1.44
GHW35CA 48 7.5 33 100 82 9 62 80 112.4 14.6 12 M10/φ9 10.1 18 9 12.6 34 29 14 12 9 80 20 M8x25 49.52 102.87 1.73 1.20 1.20 1.56 6.30
GHW35HA 105.8 138.2 27.5 60.21 136.31 2.29 2.08 2.08 2.06
GW45CA 60 9.5 37.5 120 100 10 80 97 139.4 13 12.9 M12/φ11 15.1 22 8.5 20.5 45 38 20 17 14 105 22.5 M12x35 77.57 155.93 3.01 2.35 2.35 2.79 10.41
GHW45HA 128.8 171.2 28.9 94.54 207.12 4.00 4.07 4.07 369
GHW55CA 70 13 43.5 140 116 12 95 117.7 166.7 17.35 12.9 M14/φ14 17.5 26.5 12 19 53 44 23 20 16 120 30 M14x45 114.44 227.81 5.66 4.06 4.06 4.52 15.08
GHW55HA 155.8 204.8 36.4 139.35 301.26 7.49 7.01 7.01 5.96
GHW65CA 90 15 53.5 170 142 14 110 144.2 200.2 23.1 12.9 M16/φ16 25 37.5 15 15 63 53 26 22 18 150 35 Μ16x50 163.63 324.71 10.02 6.44 6.44 9.17 21.18
GHW65HA 203.6 259.6 52.8 208.36 457.15 14.15 11.12 11.12 12.89


HGW30 2 Axis Linear Slide 4000mm High Accuracy Linear Guide Rail System 0HGW30 2 Axis Linear Slide 4000mm High Accuracy Linear Guide Rail System 1
