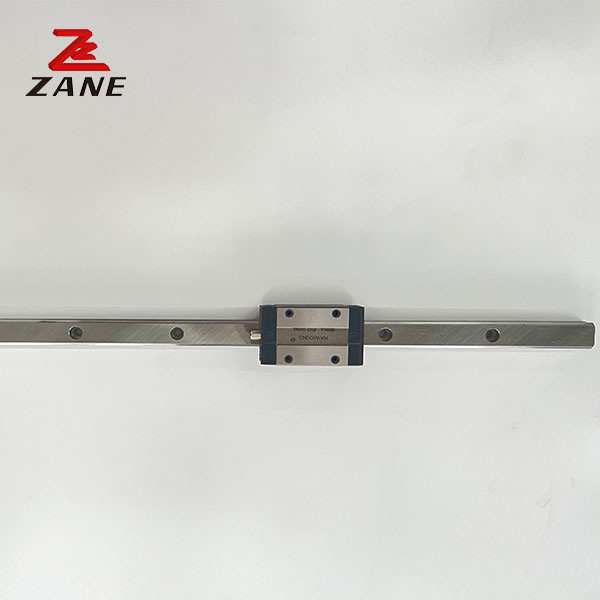

GEH35SA Lathes Linear Slide Rail 15mm Διαστήματος Γραμμικής Κίνησης Ράγες GEH35CA

Name: GEH35SA Lathes Linear Slide Rail 15mm Διαστήματος Γραμμικής Κίνησης Ράγες GEH35CA
Brand: ZANE
SKU: ΖΑΝΕ-ΓΕΧ
Rating: 4.8 (182 reviews)

Τόπος καταγωγής	Κίνα
Μάρκα	ZANE
Πιστοποίηση	CE，ISO
Αριθμό μοντέλου	ΖΑΝΕ-ΓΕΧ

Λεπτομέρειες προϊόντων

Ονομασία προϊόντος:

Μίνι γραμμικός οδηγός σιδηροδρόμου

Μήκος ράβδου:

Προσαρμοσμένο

Γραμμική εφαρμογή οδηγών:

CNC μηχανή, ηλεκτρική μηχανή, τόρνοι, ιατρικός εξοπλισμός

Μήκος της ράγας φωτογραφικών διαφανειών:

διάστημα 40250mm/15mm

Τύπος:

Γραμμικό Guideway κινήσεων

Σχήμα:

GEH20SA GEH20CA

Εφαρμογή:

CNC μηχανή, αυτόματο σύστημα

Επισημαίνω:

Τόρνοι Γραμμική ράγα ολίσθησης

Γραμμική ράγα ολίσθησης για ηλεκτρική μηχανή

ράγες γραμμικής κίνησης διαστήματος 15 mm

Περιγραφή προϊόντων

GEH35SA GEH35CA Γραμμική καθοδήγηση Γραμμική οδοντωτή γραμμή γραμμικής κίνησης

FΕιδικότεραΓραμμικό σιδηρόδρομο καθοδήγησης

Εύκολη λίπανση
Αντικατάστατη
Ικανότητα αυτοπροσαρμογής
Υψηλή ακαμψία,Αρκετά ακριβής.
Ραδιακές γραμμικές οδηγίες βαρέων φορτίων
Αλμυρή λειτουργίαυψηλή ταχύτητα και ακρίβεια
Αο τριβή και οι δονήσεις
Μικρός θόρυβος και μη ρύπανση
Επιτύχετε μακρά ζωή με υψηλή ταχύτητα

Σχήμα	Μέγεθος συνδυασμού (mm)			Μέγεθος τεμαχίου ((mm)													Μέγεθος σιδηροτροχιάς (mm)							Άλλες συσκευές για την κατασκευή τροχιάς μέγεθος	Βασικό σταθερό δυναμικό φορτίο	Βασικό σταθερό σταθερό φορτίο	Επιτρεπόμενη στατική στιγμή				βάρος
																											Ο κ. ΚΝ-Μ	Μπ kN-m		Το ΚΝ-Μ μου	μπλοκ χιλιόγραμμο		διαφάνεια Κίλα/μέτρο
	H	Γεια σου.	N	W	Β	Δύο	Γ	Λι	Α	Κί	Κί	G	Mxl	Τ	H2	h3	w/	Ηρ	D	h	d	Π	Ε	(μμ)	C (((kN)	Co ((kN)
ΓΕΗ15SA	24	4.5	9.5	34	26	4	-	23.1	40.1	14.8	3.5	5.7	M4x6	6	5.5	6	15	12.5	6	4.5	3.5	60	20	M3xl6	5.35	9.40	0.08		0.04	0.04	0.09	1.25
GEH15CA							26	39.8	56.8	10.15															7.83	16.19	0.13		0.10	0.10	0.15
GEH20SA	28	6	11	42	32	5	-	29	50	18.75	4.15	12	M5x7	7.5	6	6	20	15.5	9.5	8.5	6	60	20	M5xl6	7.23	12.74	0.13		0.06	0.06	0.15	2.08
GEH20CA							32	48.1	69.1	12.3															10.31	21.13	0.22		0.16	0.16	0.24
GEH25SA	33	7	12.5	48	35	6.5	-	35.5	59.1	21.9	4.55	12	M6x9	8	8	8	23	18	11	9	7	60	20	M6x20	11.40	19.50	0.23		0.12	0.12	0.25	2.67
GEH25CA							35	59	82.6	16.15															16.27	32.40	0.38		0.32	0.32	0.41
GEH30SA	42	10	16	60	40	10	-	41.5	69.5	26.75	6	12	M3xl2	9	8	9	28	23	11	9	7	80	20	M6x25	16.42	28.10	0.40		0.21	0.21	0.45	4.35
GEH30CA							40	70.1	98.1	21.05															23.70	47.46	0.68		0.55	0.55	0.76
GEH35SA	48	11	18	70	50	10	-	45	75	28.5	7	12	M8xl2	10	8.5	8.5	34	27.5	14	12	9	80	20	M8x25	16.42	28.10	0.40		0.21	0.21	0.45	6.14
GEH35CA							50	78	108	20															33.35	64.84	0.98		0.69	0.69	1.13
