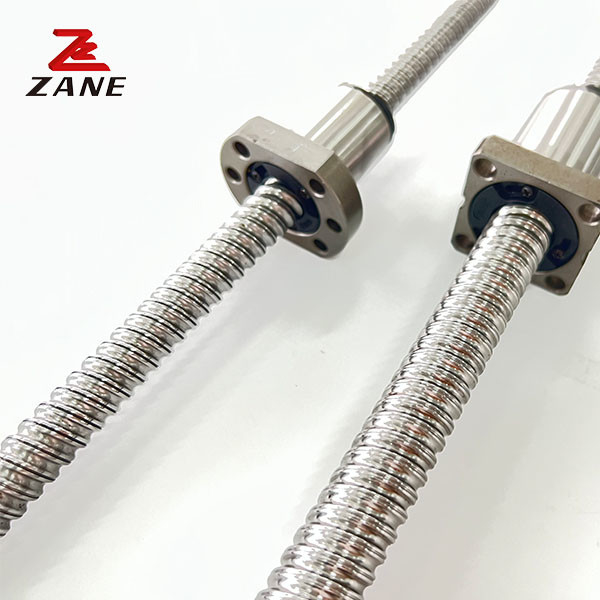

Βίδα με ρολό
>
|
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | ZANE |
| Πιστοποίηση | CE，ISO |
| Αριθμό μοντέλου | AFSTYPE |
ΑΦΤΥΠΟΣ Πρωτεύοντες βίδες Στρογγυλοβίδες Προσαρμοσμένες στρογγυλοβίδες
Τάξη ακρίβειας και άξονα ανοιχτού χώρου
Οι σειρές ASR (κρυοσυσταθείσα σφαιρική βίδα και ακριβής σφαιρική βίδα) και BBS (κρυοσυσταθείσα σφαιρική βίδα από ανοξείδωτο χάλυβα) έχουν τρεις βαθμούς ακρίβειας όπως Ct5 / Ct7 / Ct10.
Το άξονο διαχωρισμού παρέχεται σύμφωνα με το επίπεδο ακρίβειας 0,005 mm / 0,02 mm / 0,05 mm.
Υλικό και σκληρότητα επιφάνειας
Η σειρά ASR (βίδα σφαιρίδας για κρύο κύλιση και σφαίρα ακριβείας) υλικό βίδας βίδας βίδας άξονα βίδας S55C (σβήσιμο υψηλής συχνότητας), υλικό ξυλείας scm415h (σβήσιμο με ανθρακούχλιο),η σκληρότητα της επιφάνειας του τμήματος στροφιάς είναι άνω των hrc58.
Το υλικό της βίδα στροφή SUS440C (αύξησης υψηλής συχνότητας) και το υλικό του ξύλου sus440 (αύξηση κενού) της σειράς BBS ((βίδα σφαίρας ψυχρής έλασης από ανοξείδωτο χάλυβα).Η σκληρότητα της επιφάνειας του τμήματος της στροφιάς είναι άνω του HRC55.
| Σχήμα | Εξωτερική διάμετρος | μολύβι | Διάμετρος σφαίρας από χάλυβα | Μέγεθος καρυδιού | Σφραγίδες από χάντρες | Δυναμικό ονομαστικό φορτίο | Στατικό ονομαστικό φορτίο |
άκαμπτο kgf/ μm |
||||||||
| d | Εγώ... | Ναι. | D | Α | Β | Α | W | X | Y | Z | Q | n | Σχεδόν | Κωά | k | |
| 01604-T4 | 16 | 4 | 2. 381 | 28 | 52 | 10 | 40 | 38 | 5.8 | 10 | 6 | M6 | 4x1 | 629 | 1270 | 1270 |
| 01605-T4 | 5 | 3. 175 | 50 | 780 | 1790 | 1790 | ||||||||||
| 02004-T3 | 20 | 4 | 2. 381 | 36 | 62 | 11 | 42 | 48 | 5.8 | 10 | 6 | M6 | 4x1 | 699 | 1617 | 1617 |
| 02005-T4 | 5 | 3.175 | 51 | 1130 | 2380 | 2380 | ||||||||||
| 02504-T4 | 25 | 4 | 2. 381 | 40 | 66 | 11 | 42 | 53 | 5.8 | 10 | 6 | M6 | 4x1 | 777 | 22052 | 22052 |
| 02505-T4 | 5 | 3. 175 | 51 | 1280 | 3110 | 3110 | ||||||||||
| 03204-Τ4 | 32 | 4 | 2. 381 | 50 | 76 | 11 | 44 | 63 | 5.8 | 10 | 6 | M6 | 4x1 | 871 | 2661 | 2661 |
| 03205-Τ4 | 5 | 3.175 | 50 | 82 | 13 | 52 | 67 | 7 | 12 | 7 | 1450 | 4150 | 4150 | |||
| 03210-Τ4 | 10 | 6. 350 | 53 | 90 | 15 | 90 | 71 | 9 | 15 | 9 | 4x1 | 3390 | 7170 | 7170 | ||
| 04005-T4 | 40 | 5 | 3. 175 | 60 | 94 | 15 | 55 | 75 | 9 | 15 | 9 | M8 | 4x1 | 1610 | 5330 | 5330 |
| 04010-T4 | 10 | 6. 350 | 63 | 108 | 18 | 93 | 85 | 11 | 18 | 11 | 4x1 | 3910 | 9520 | 9520 | ||
| 05005-T4 | 50 | 5 | 3.175 | 71 | 110 | 15 | 47 | 90 | 9 | 15 | 9 | M8 | 4x1 | 1450 | 5717 | 5717 |
| 05010-T4 | 10 | 6. 350 | 75 | 118 | 15 | 93 | 95 | 11 | 18 | 11 | M8 | 4x1 | 4450 | 12500 | 12500 | |
| 05020-T4 | 20 | 7. 144 | 90 | 138 | 28 | 138 | 112 | 13.5 | 22 | 13 | M8 | 4x1 | 4644 | 14307 | 14307 | |
| 06310-T4 | 63 | 10 | 6. 350 | 90 | 138 | 22 | 98 | 112 | 13.5 | 22 | 13 | M8 | 4x1 | 5070 | 16600 | 16600 |
| 06320-T4 | 20 | 9. 525 | 95 | 148 | 28 | 149 | 118 | 13.5 | 22 | 13 | 4x1 | 7573 | 23860 | 23860 | ||
| 08010-T4 | 80 | 10 | 6. 350 | 105 | 156 | 22 | 98 | 130 | 13.5 | 22 | 13 | M8 | 4x1 | 5620 | 21300 | 21300 |
| 08020-T4 | 20 | 9. 525 | 118 | 168 | 28 | 154 | 140 | 13.5 | 22 | 13 | 4x1 | 8485 | 30895 | 30895 | ||
| 10020-T4 | 100 | 20 | 9. 525 | 140 | 204 | 28 | 180 | 170 | 17.5 | 28 | 17 | M10 | 4x1 | 9420 | 39183 | 39183 |
