Βίδα με ρολό
>
|
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | ZANE |
| Πιστοποίηση | CE，ISO |
| Αριθμό μοντέλου | AFSTYPE |

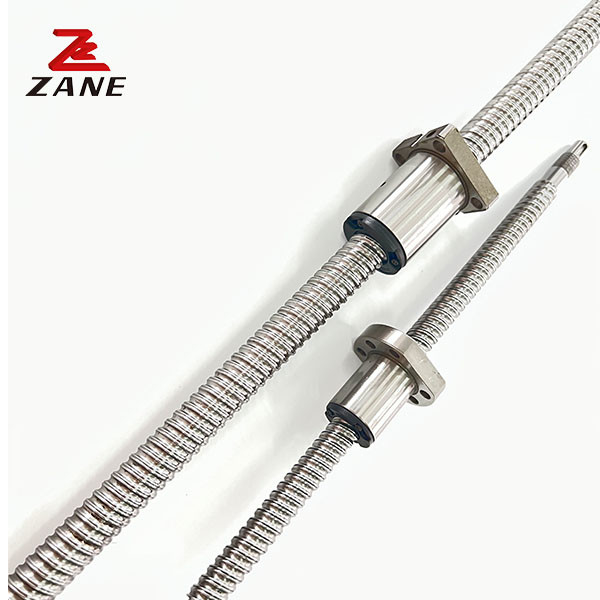

ΑΦΤΥΠΟΣ Κεφαλής Ρολέρ Ατσάλινης Σφαίρας Πυροβολιστής Σφραγίδων Πίεσης Σφαιρών
Λιπαντική
Για να αποφευχθεί η σκουριά,Τα προϊόντα της σειράς GSR (κρυοσυσκευασμένη σφαιρική βίδα και ακριβής σφαιρική βίδα) και της σειράς BBS από ανοξείδωτο χάλυβα, που δεν έχουν υποστεί επεξεργασία στο άκρο του άξονα, είναι επικαλυμμένα με αντιτριβικό λάδι.Δεδομένου ότι το έλαιο anti show δεν έχει λιπαντικό, εφαρμόστε το λιπαντικό ξεχωριστά πριν από τη χρήση.
Σχήμα του τερματικού άξονα
Το σχήμα του τερματικού άξονα της σειράς GSR (κρυά κυλούμενα βίδες σφαιρίδας, βίδες σφαιρίδας ακριβείας) είναι τυποποιημένο.
Γρήγορη παράδοση
Η σειρά GSR που δεν έχει υποστεί επεξεργασία στο τέλος του άξονα έχει τυποποιηθεί και παραδίδεται εγκαίρως όλο το χρόνο.
| Σχήμα | Εξωτερική διάμετρος | μολύβι | Διάμετρος σφαίρας από χάλυβα | Μέγεθος καρυδιού | Σφραγίδες από χάντρες | Δυναμικό ονομαστικό φορτίο | Στατικό ονομαστικό φορτίο |
άκαμπτο kgf/ μm |
||||||||
| d | Εγώ... | Ναι. | D | Α | Β | Α | W | X | Y | Z | Q | n | Σχεδόν | Κωά | k | |
| 01604-T4 | 16 | 4 | 2. 381 | 28 | 52 | 10 | 40 | 38 | 5.8 | 10 | 6 | M6 | 4x1 | 629 | 1270 | 1270 |
| 01605-T4 | 5 | 3. 175 | 50 | 780 | 1790 | 1790 | ||||||||||
| 02004-T3 | 20 | 4 | 2. 381 | 36 | 62 | 11 | 42 | 48 | 5.8 | 10 | 6 | M6 | 4x1 | 699 | 1617 | 1617 |
| 02005-T4 | 5 | 3.175 | 51 | 1130 | 2380 | 2380 | ||||||||||
| 02504-T4 | 25 | 4 | 2. 381 | 40 | 66 | 11 | 42 | 53 | 5.8 | 10 | 6 | M6 | 4x1 | 777 | 22052 | 22052 |
| 02505-T4 | 5 | 3. 175 | 51 | 1280 | 3110 | 3110 | ||||||||||
| 03204-Τ4 | 32 | 4 | 2. 381 | 50 | 76 | 11 | 44 | 63 | 5.8 | 10 | 6 | M6 | 4x1 | 871 | 2661 | 2661 |
| 03205-Τ4 | 5 | 3.175 | 50 | 82 | 13 | 52 | 67 | 7 | 12 | 7 | 1450 | 4150 | 4150 | |||
| 03210-Τ4 | 10 | 6. 350 | 53 | 90 | 15 | 90 | 71 | 9 | 15 | 9 | 4x1 | 3390 | 7170 | 7170 | ||
| 04005-T4 | 40 | 5 | 3. 175 | 60 | 94 | 15 | 55 | 75 | 9 | 15 | 9 | M8 | 4x1 | 1610 | 5330 | 5330 |
| 04010-T4 | 10 | 6. 350 | 63 | 108 | 18 | 93 | 85 | 11 | 18 | 11 | 4x1 | 3910 | 9520 | 9520 | ||
| 05005-T4 | 50 | 5 | 3.175 | 71 | 110 | 15 | 47 | 90 | 9 | 15 | 9 | M8 | 4x1 | 1450 | 5717 | 5717 |
| 05010-T4 | 10 | 6. 350 | 75 | 118 | 15 | 93 | 95 | 11 | 18 | 11 | M8 | 4x1 | 4450 | 12500 | 12500 | |
| 05020-T4 | 20 | 7. 144 | 90 | 138 | 28 | 138 | 112 | 13.5 | 22 | 13 | M8 | 4x1 | 4644 | 14307 | 14307 | |
| 06310-T4 | 63 | 10 | 6. 350 | 90 | 138 | 22 | 98 | 112 | 13.5 | 22 | 13 | M8 | 4x1 | 5070 | 16600 | 16600 |
| 06320-T4 | 20 | 9. 525 | 95 | 148 | 28 | 149 | 118 | 13.5 | 22 | 13 | 4x1 | 7573 | 23860 | 23860 | ||
| 08010-T4 | 80 | 10 | 6. 350 | 105 | 156 | 22 | 98 | 130 | 13.5 | 22 | 13 | M8 | 4x1 | 5620 | 21300 | 21300 |
| 08020-T4 | 20 | 9. 525 | 118 | 168 | 28 | 154 | 140 | 13.5 | 22 | 13 | 4x1 | 8485 | 30895 | 30895 | ||
| 10020-T4 | 100 | 20 | 9. 525 | 140 | 204 | 28 | 180 | 170 | 17.5 | 28 | 17 | M10 | 4x1 | 9420 | 39183 | 39183 |
