Οδηγός γραμμικής κίνησης
>
|
|
| Place of Origin | China |
| Μάρκα | ZANE |
| Πιστοποίηση | CE,ISO |
| Αριθμό μοντέλου | GEH25CA |

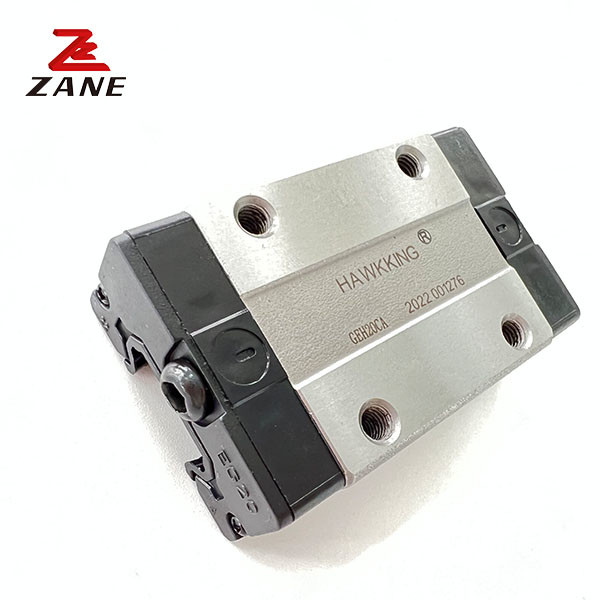

Το Linear Motion Guide είναι ένα αξιόπιστο και ακριβές σύστημα γραμμικής κίνησης που έχει σχεδιαστεί για να παρέχει υψηλές επιδόσεις και αποτελεσματικότητα, εξασφαλίζοντας παράλληλα χαμηλή συντήρηση, χαμηλό επίπεδο δονήσεων,χαμηλό επίπεδο θορύβου και μακρά εγγύησηΕίναι εξοπλισμένο με ελαφριά και πολύ ανθεκτική γραμμή καθοδήγησης, που επιτρέπει ομαλή και ακριβή γραμμική κίνηση.Η γραμμή καθοδήγησης είναι κατασκευασμένη από υλικά υψηλής ποιότητας που εξασφαλίζουν μακροχρόνια σταθερότητα και αντοχή στην φθοράΜε τη μακρά εγγύηση και τις χαμηλές απαιτήσεις συντήρησης, το Linear Motion Guide παρέχει μια αξιόπιστη και οικονομική λύση για ένα ευρύ φάσμα εφαρμογών γραμμικής κίνησης.Είναι εύκολο να εγκατασταθεί και να λειτουργήσει, καθιστώντας την ιδανική επιλογή για ένα ευρύ φάσμα βιομηχανικών εφαρμογών, από την αυτοκινητοβιομηχανία και την αεροδιαστημική βιομηχανία έως την ιατρική και τη βιομηχανική παραγωγή.Το χαμηλό του επίπεδο θορύβου και δονήσεων το καθιστά κατάλληλο για εσωτερικές και εξωτερικές εφαρμογέςΤο χαμηλό βάρος του σιδηροτροχίου οδηγού επιτρέπει την εύκολη εγκατάσταση και συντήρηση, ενώ η μακρά εγγύηση εξασφαλίζει την ηρεμία.
| Σχήμα | Μέγεθος συνδυασμού (mm) | Μέγεθος τεμαχίου ((mm) | Μέγεθος σιδηροτροχιάς (mm) |
Άλλες συσκευές για την κατασκευή τροχιάς μέγεθος |
Βασικό σταθερό δυναμικό φορτίο | Βασικό σταθερό σταθερό φορτίο | Επιτρεπόμενη στατική στιγμή | βάρος | |||||||||||||||||||||||||
| Ο κ. ΚΝ-Μ |
Μπ kN-m |
Το ΚΝ-Μ μου |
μπλοκ χιλιόγραμμο |
διαφάνεια Κίλα/μέτρο |
|||||||||||||||||||||||||||||
| H | Γεια σου. | N | W | Β | Δύο | Γ | Λι | Α | Κί | Κί | G | Mxl | Τ | H2 | h3 | w/ | Ηρ | D | h | d | Π | Ε | (μμ) | C (((kN) | Co ((kN) | ||||||||
| ΓΕΗ15SA | 24 | 4.5 | 9.5 | 34 | 26 | 4 | - | 23.1 | 40.1 | 14.8 | 3.5 | 5.7 | M4x6 | 6 | 5.5 | 6 | 15 | 12.5 | 6 | 4.5 | 3.5 | 60 | 20 | M3xl6 | 5.35 | 9.40 | 0.08 | 0.04 | 0.04 | 0.09 | 1.25 | ||
| GEH15CA | 26 | 39.8 | 56.8 | 10.15 | 7.83 | 16.19 | 0.13 | 0.10 | 0.10 | 0.15 | |||||||||||||||||||||||
| GEH20SA | 28 | 6 | 11 | 42 | 32 | 5 | - | 29 | 50 | 18.75 | 4.15 | 12 | M5x7 | 7.5 | 6 | 6 | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 7.23 | 12.74 | 0.13 | 0.06 | 0.06 | 0.15 | 2.08 | ||
| GEH20CA | 32 | 48.1 | 69.1 | 12.3 | 10.31 | 21.13 | 0.22 | 0.16 | 0.16 | 0.24 | |||||||||||||||||||||||
| GEH25SA | 33 | 7 | 12.5 | 48 | 35 | 6.5 | - | 35.5 | 59.1 | 21.9 | 4.55 | 12 | M6x9 | 8 | 8 | 8 | 23 | 18 | 11 | 9 | 7 | 60 | 20 | M6x20 | 11.40 | 19.50 | 0.23 | 0.12 | 0.12 | 0.25 | 2.67 | ||
| GEH25CA | 35 | 59 | 82.6 | 16.15 | 16.27 | 32.40 | 0.38 | 0.32 | 0.32 | 0.41 | |||||||||||||||||||||||
| GEH30SA | 42 | 10 | 16 | 60 | 40 | 10 | - | 41.5 | 69.5 | 26.75 | 6 | 12 | M3xl2 | 9 | 8 | 9 | 28 | 23 | 11 | 9 | 7 | 80 | 20 | M6x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 4.35 | ||
| GEH30CA | 40 | 70.1 | 98.1 | 21.05 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 0.76 | |||||||||||||||||||||||
| GEH35SA | 48 | 11 | 18 | 70 | 50 | 10 | - | 45 | 75 | 28.5 | 7 | 12 | M8xl2 | 10 | 8.5 | 8.5 | 34 | 27.5 | 14 | 12 | 9 | 80 | 20 | M8x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 6.14 | ||
| GEH35CA | 50 | 78 | 108 | 20 | 33.35 | 64.84 | 0.98 | 0.69 | 0.69 | 1.13 | |||||||||||||||||||||||
Ετικέτα: ZANE
Αριθμός μοντέλου: GEH25CA
Χώρος προέλευσης: Κίνα
Πιστοποίηση: CE, ISO
Ελάχιστη ποσότητα παραγγελίας: διαπραγμάτευση
Τιμή: Διαπραγμάτευση
Πληροφορίες συσκευασίας: Τυπική συσκευασία σε χαρτόνια εξαγωγής, ξύλινη θήκη, φύλλο αφρού μέσα για προστασία.
Χρόνος παράδοσης: Τρεις ημέρες το συντομότερο μετά την επιβεβαίωση της παραγγελίας
Όροι πληρωμής: L/C, T/T
Βασικά χαρακτηριστικά:
Το σύστημα καθοδήγησης γραμμικής κίνησης της ZANE παρέχει στους πελάτες την υψηλότερη ποιότητα γραμμικών οδηγών, γραμμικών σιδηροτροχιών καθοδήγησης, γραμμικών οδηγών κίνησης, γραμμικών ρουλεμάντων και γραμμικών ρουλεμάντων στην αγορά.Τα γραμμικά συστήματα καθοδήγησης κίνησης προσφέρουν βέλτιστη απόδοση.Κάθε προϊόν υποστηρίζεται από τη μακρά εγγύηση και το ευρύ εύρος θερμοκρασιών.
