| Place of Origin | China |
| Μάρκα | ZANE |
| Πιστοποίηση | CE,ISO |
| Αριθμό μοντέλου | GMH20CA |

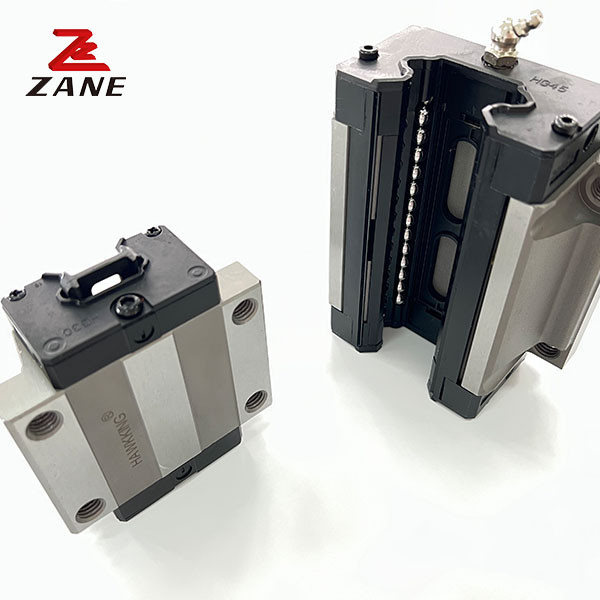

Οι γραμμικοί οδηγοί είναι ένας τύπος συστήματος γραμμικής κίνησης που παρέχει ομαλή και αποτελεσματική κίνηση κατά μήκος ενός γραμμικού οδηγού σιδηροδρόμου.Έχουν σχεδιαστεί για να επιτρέπουν ένα υψηλό βαθμό ομαλότητας με ελάχιστη συντήρησηΤα συστήματα αυτά μπορούν επίσης να προσαρμοστούν για να ταιριάζουν στις ιδιαίτερες απαιτήσεις πλάτους και ύψους.Αυτά τα γραμμικά συστήματα καθοδήγησης προσφέρουν αξιόπιστο γραμμικό έλεγχο κίνησης εξασφαλίζοντας παράλληλα μακρά διάρκεια ζωήςΤο σύστημα γραμμικών σιδηροδρομικών οδηγών ενσωματώνει συστατικά όπως γραμμικές σιδηροδρομικές οδηγίες, γραμμικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά δομικά
| Σχήμα | Μέγεθος συνδυασμού (mm) | Μέγεθος τεμαχίου ((mm) | Μέγεθος σιδηροτροχιάς (mm) | Ονομαστικό δυναμικό φορτίο | Ονομαστικό στατικό φορτίο |
Επιτρεπόμενη στατική στιγμή Kgf*M
(kgf • m) |
Διάμετροι βρόχου στερέωσης συρόμενης σιδηροτροχιάς (μμ) |
||||||||||||||||
| H | Χλ | N | W | Β | Βλ | γ | Α1 | Α | MxL | Wr | Ηρ | D | h | d | Π | Ε | C ((kgf) | C ((kgf) | Ο κ. | Μπ | Η δικιά μου | ||
| GMH3CA | 4 | 1 | 2.5 | 8 | - | - | 3.5 | 6.7 | 11.5 | Ml. 6x1. 3 | 3 | 2.6 | - | - | ΜΙ 6 | 10 | 5 | 19 | 32 | 0. 06 | 0. 04 | 0. 04 | M1.6xL |
| GMH3HA | 5.5 | 10.7 | 15.5 | M2xl. 3 | 3 | 30 | 58 | 0.09 | 0.11 | 0. 11 | |||||||||||||
| GMH5CA | 6 | 1 | 3.5 | 12 | 8 | 2 | - | 9.6 | 16 | M2xl. 5 | 5 | 3.7 | 3.6 | 0.8 | 2.4 | 15 | 7.5 | 34 | 56 | 0.17 | 0.1 | 0.1 | M2X6 |
| GMH5HA | 8 | - | 12.6 | 19 | 45 | 92 | 0. 24 | 0.21 | 0.21 | ||||||||||||||
| GMH7CA | 8 | 1.5 | 5 | 17 | 12 | 2.5 | 8 | 14.3 | 23.5 | M2x2. 5 | 7 | 5 | 4.2 | 2.3 | 2.4 | 15 | 7.5 | 100 | 127 | 0.48 | 0. 29 | 0. 29 | M2X6 |
| GMH7HA | 12 | 21.6 | 31 | 140 | 200 | 0. 78 | 0.9 | 0.49 | |||||||||||||||
| GMH7SA | - | 9.6 | 19 | 96 | 116 | 0. 42 | 0.18 | 0.15 | |||||||||||||||
| GMH9CA | 10 | 2 | 5.5 | 20 | 15 | 2.5 | 10 | 20.8 | 30 | M3x3 | 9 | 6 | 6 | 3.5 | 3.5 | 20 | 10 | 190 | 260 | 1.2 | 0. 75 | 0. 75 | M3X8 |
| GMH9HA | 15 | 30.9 | 40.5 | 260 | 410 | 2 | 1.9 | 1.9 | |||||||||||||||
| GMH9SA | - | 11.9 | 21.5 | 120 | 151 | 0.7 | 0.3 | 0. 24 | |||||||||||||||
| GMH12CA | 13 | 3 | 7.5 | 27 | 20 | 3.5 | 15 | 21.6 | 34 | M3x3. 5 | 12 | 8 | 6.5 | 4.5 | 3.5 | 25 | 12.5 | 290 | 400 | 2.6 | 1.4 | 1.4 | M3X8 |
| GMH12HA | 20 | 32 | 44 | 380 | 600 | 3.9 | 3.7 | 3.7 | |||||||||||||||
| GMH12SA | - | 13 | 25 | 225 | 243 | 1.5 | 0. 53 | 0.46 | |||||||||||||||
| GMH15CA | 16 | 4 | 8.5 | 32 | 25 | 3.5 | 20 | 27.9 | 42 | M3x4 | 15 | 10 | 6.5 | 4.5 | 3.5 | 40 | 20 | 470 | 570 | 4.6 | 2.2 | 2.2 | M3X10 |
| GMH15HA | 25 | 42.8 | 57 | 650 | 930 | 7.5 | 5.9 | 5.9 | |||||||||||||||
| GMH15SA | - | 17.7 | 32 | 356 | 397 | 3.1 | 1.2 | 1 | |||||||||||||||
| GMH20CA | 20 | 5 | 10 | 10 | 30 | 5 | 25 | 34.6 | 50 | M4x6 | 20 | 11 | 9.5 | 5.5 | 6 | 60 | 30 | 678 | 926 | 9.4 | 5.4 | 4.5 | M5X14 |
| GMH20HA | 30 | 52.3 | 68 | 868 | 1316 | 13.4 | 10.4 | 8.7 | |||||||||||||||
| GMH20SA | - | 22.3 | 38 | 467 | 540 | 5.5 | 2 | 1.7 | |||||||||||||||
