| Place of Origin | China |
| Μάρκα | ZANE |
| Πιστοποίηση | CE,ISO |

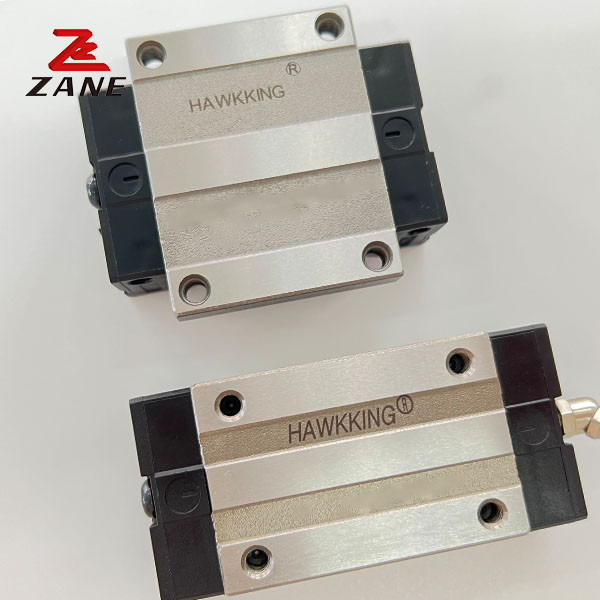

| Αριθμό μοντέλου | GMH12CA |
Οι γραμμικοί οδηγοί παρέχουν μια αποτελεσματική και οικονομικά αποδοτική λύση συστήματος γραμμικής κίνησης για εφαρμογές που απαιτούν ομαλή και ακριβή κίνηση.Είναι ένας τύπος γραμμικής κίνησης που έχει σχεδιαστεί για να παρέχει υψηλής ακρίβειας γραμμική κίνηση για να λειτουργεί σε ένα ευρύ φάσμα θερμοκρασιώνΜε ελάχιστο θόρυβο και χαμηλή τριβή, οι γραμμικοί οδηγοί προσφέρουν ανώτερη απόδοση και αυξημένη αποτελεσματικότητα σε σύγκριση με άλλες λύσεις γραμμικής κίνησης.Με μήκος που υπερβαίνει τα 50 mm,Το σιδηροτροχείο είναι ένα από τα πιο ευέλικτα σιδηροδρομικά σιδηροδρομικά σιδηροδρομικά σιδηροδρομικά σιδηροδρομικά.Οι γραμμικές οδούς καθοδήγησης είναι μια ιδανική επιλογή για εφαρμογές που απαιτούν ακριβή γραμμική κίνηση, χαμηλού θορύβου και θερμοκρασίας λειτουργίας.
| Σχήμα | Μέγεθος συνδυασμού (mm) | Μέγεθος τεμαχίου ((mm) | Μέγεθος σιδηροτροχιάς (mm) | Ονομαστικό δυναμικό φορτίο | Ονομαστικό στατικό φορτίο |
Επιτρεπόμενη στατική στιγμή Kgf*M
(kgf • m) |
Διάμετροι βρόχου στερέωσης συρόμενης σιδηροτροχιάς (μμ) |
||||||||||||||||
| H | Χλ | N | W | Β | Βλ | γ | Α1 | Α | MxL | Wr | Ηρ | D | h | d | Π | Ε | C ((kgf) | C ((kgf) | Ο κ. | Μπ | Η δικιά μου | ||
| GMH3CA | 4 | 1 | 2.5 | 8 | - | - | 3.5 | 6.7 | 11.5 | Ml. 6x1. 3 | 3 | 2.6 | - | - | ΜΙ 6 | 10 | 5 | 19 | 32 | 0. 06 | 0. 04 | 0. 04 | M1.6xL |
| GMH3HA | 5.5 | 10.7 | 15.5 | M2xl. 3 | 3 | 30 | 58 | 0.09 | 0.11 | 0. 11 | |||||||||||||
| GMH5CA | 6 | 1 | 3.5 | 12 | 8 | 2 | - | 9.6 | 16 | M2xl. 5 | 5 | 3.7 | 3.6 | 0.8 | 2.4 | 15 | 7.5 | 34 | 56 | 0.17 | 0.1 | 0.1 | M2X6 |
| GMH5HA | 8 | - | 12.6 | 19 | 45 | 92 | 0. 24 | 0.21 | 0.21 | ||||||||||||||
| GMH7CA | 8 | 1.5 | 5 | 17 | 12 | 2.5 | 8 | 14.3 | 23.5 | M2x2. 5 | 7 | 5 | 4.2 | 2.3 | 2.4 | 15 | 7.5 | 100 | 127 | 0.48 | 0. 29 | 0. 29 | M2X6 |
| GMH7HA | 12 | 21.6 | 31 | 140 | 200 | 0. 78 | 0.9 | 0.49 | |||||||||||||||
| GMH7SA | - | 9.6 | 19 | 96 | 116 | 0. 42 | 0.18 | 0.15 | |||||||||||||||
| GMH9CA | 10 | 2 | 5.5 | 20 | 15 | 2.5 | 10 | 20.8 | 30 | M3x3 | 9 | 6 | 6 | 3.5 | 3.5 | 20 | 10 | 190 | 260 | 1.2 | 0. 75 | 0. 75 | M3X8 |
| GMH9HA | 15 | 30.9 | 40.5 | 260 | 410 | 2 | 1.9 | 1.9 | |||||||||||||||
| GMH9SA | - | 11.9 | 21.5 | 120 | 151 | 0.7 | 0.3 | 0. 24 | |||||||||||||||
| GMH12CA | 13 | 3 | 7.5 | 27 | 20 | 3.5 | 15 | 21.6 | 34 | M3x3. 5 | 12 | 8 | 6.5 | 4.5 | 3.5 | 25 | 12.5 | 290 | 400 | 2.6 | 1.4 | 1.4 | M3X8 |
| GMH12HA | 20 | 32 | 44 | 380 | 600 | 3.9 | 3.7 | 3.7 | |||||||||||||||
| GMH12SA | - | 13 | 25 | 225 | 243 | 1.5 | 0. 53 | 0.46 | |||||||||||||||
| GMH15CA | 16 | 4 | 8.5 | 32 | 25 | 3.5 | 20 | 27.9 | 42 | M3x4 | 15 | 10 | 6.5 | 4.5 | 3.5 | 40 | 20 | 470 | 570 | 4.6 | 2.2 | 2.2 | M3X10 |
| GMH15HA | 25 | 42.8 | 57 | 650 | 930 | 7.5 | 5.9 | 5.9 | |||||||||||||||
| GMH15SA | - | 17.7 | 32 | 356 | 397 | 3.1 | 1.2 | 1 | |||||||||||||||
| GMH20CA | 20 | 5 | 10 | 10 | 30 | 5 | 25 | 34.6 | 50 | M4x6 | 20 | 11 | 9.5 | 5.5 | 6 | 60 | 30 | 678 | 926 | 9.4 | 5.4 | 4.5 | M5X14 |
| GMH20HA | 30 | 52.3 | 68 | 868 | 1316 | 13.4 | 10.4 | 8.7 | |||||||||||||||
| GMH20SA | - | 22.3 | 38 | 467 | 540 | 5.5 | 2 | 1.7 | |||||||||||||||
