γραμμικά guideways
>
|
|
| Place of Origin | China |
| Μάρκα | ZANE |
| Πιστοποίηση | CE,ISO |
| Model Number | GMH9CA |

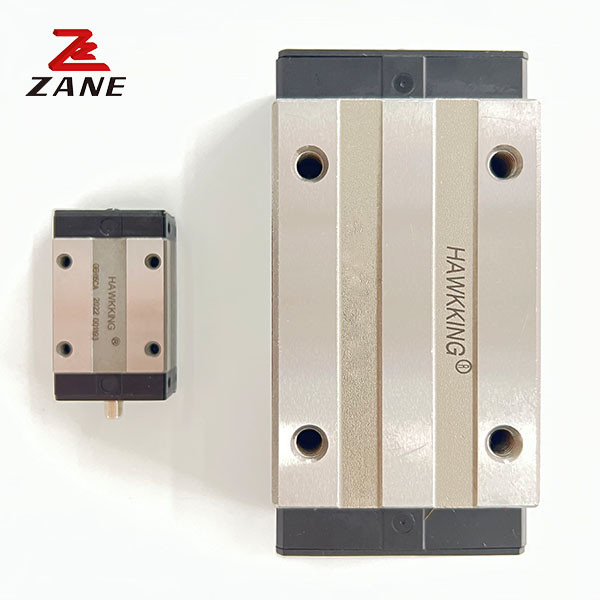

Οι γραμμικοί οδηγοί είναι ένα ανώτερο σύστημα γραμμικής κίνησης και γραμμικού συρρέματος οδηγού, σχεδιασμένο για εφαρμογές υψηλής ταχύτητας και χαμηλού θορύβου.Το σύστημα διαθέτει ευρύ εύρος θερμοκρασιών λειτουργίας και είναι διαθέσιμο τόσο σε τετράγωνους όσο και σε τύπους τοποθέτησης με φλάντσα.Το σύστημα γραμμικής κίνησης, κατασκευασμένο από ανθεκτικό ανοξείδωτο χάλυβα, είναι εξαιρετικά αξιόπιστο και παρέχει ομαλή, αποτελεσματική και ακριβή γραμμική κίνηση.και είναι κατάλληλα για χρήση σε διάφορες βιομηχανικέςΟι γραμμικοί οδηγοί παρέχουν υψηλό βαθμό ακρίβειας και επαναληψιμότητας, καθιστώντας τους εξαιρετική επιλογή για εφαρμογές που απαιτούν ακρίβεια.Με ένα ευρύ φάσμα μεγεθών και διαμορφώσεων, οι γραμμικοί οδηγοί είναι μια ιδανική επιλογή για όλες τις εφαρμογές γραμμικής κίνησης.
| Σχήμα | Μέγεθος συνδυασμού (mm) | Μέγεθος τεμαχίου ((mm) | Μέγεθος σιδηροτροχιάς (mm) | Ονομαστικό δυναμικό φορτίο | Ονομαστικό στατικό φορτίο |
Επιτρεπόμενη στατική στιγμή Kgf*M
(kgf • m) |
Διάμετροι βρόχου στερέωσης συρόμενης σιδηροτροχιάς (μμ) |
||||||||||||||||
| H | Χλ | N | W | Β | Βλ | γ | Α1 | Α | MxL | Wr | Ηρ | D | h | d | Π | Ε | C ((kgf) | C ((kgf) | Ο κ. | Μπ | Η δικιά μου | ||
| GMH3CA | 4 | 1 | 2.5 | 8 | - | - | 3.5 | 6.7 | 11.5 | Ml. 6x1. 3 | 3 | 2.6 | - | - | ΜΙ 6 | 10 | 5 | 19 | 32 | 0. 06 | 0. 04 | 0. 04 | M1.6xL |
| GMH3HA | 5.5 | 10.7 | 15.5 | M2xl. 3 | 3 | 30 | 58 | 0.09 | 0.11 | 0. 11 | |||||||||||||
| GMH5CA | 6 | 1 | 3.5 | 12 | 8 | 2 | - | 9.6 | 16 | M2xl. 5 | 5 | 3.7 | 3.6 | 0.8 | 2.4 | 15 | 7.5 | 34 | 56 | 0.17 | 0.1 | 0.1 | M2X6 |
| GMH5HA | 8 | - | 12.6 | 19 | 45 | 92 | 0. 24 | 0.21 | 0.21 | ||||||||||||||
| GMH7CA | 8 | 1.5 | 5 | 17 | 12 | 2.5 | 8 | 14.3 | 23.5 | M2x2. 5 | 7 | 5 | 4.2 | 2.3 | 2.4 | 15 | 7.5 | 100 | 127 | 0.48 | 0. 29 | 0. 29 | M2X6 |
| GMH7HA | 12 | 21.6 | 31 | 140 | 200 | 0. 78 | 0.9 | 0.49 | |||||||||||||||
| GMH7SA | - | 9.6 | 19 | 96 | 116 | 0. 42 | 0.18 | 0.15 | |||||||||||||||
| GMH9CA | 10 | 2 | 5.5 | 20 | 15 | 2.5 | 10 | 20.8 | 30 | M3x3 | 9 | 6 | 6 | 3.5 | 3.5 | 20 | 10 | 190 | 260 | 1.2 | 0. 75 | 0. 75 | M3X8 |
| GMH9HA | 15 | 30.9 | 40.5 | 260 | 410 | 2 | 1.9 | 1.9 | |||||||||||||||
| GMH9SA | - | 11.9 | 21.5 | 120 | 151 | 0.7 | 0.3 | 0. 24 | |||||||||||||||
| GMH12CA | 13 | 3 | 7.5 | 27 | 20 | 3.5 | 15 | 21.6 | 34 | M3x3. 5 | 12 | 8 | 6.5 | 4.5 | 3.5 | 25 | 12.5 | 290 | 400 | 2.6 | 1.4 | 1.4 | M3X8 |
| GMH12HA | 20 | 32 | 44 | 380 | 600 | 3.9 | 3.7 | 3.7 | |||||||||||||||
| GMH12SA | - | 13 | 25 | 225 | 243 | 1.5 | 0. 53 | 0.46 | |||||||||||||||
| GMH15CA | 16 | 4 | 8.5 | 32 | 25 | 3.5 | 20 | 27.9 | 42 | M3x4 | 15 | 10 | 6.5 | 4.5 | 3.5 | 40 | 20 | 470 | 570 | 4.6 | 2.2 | 2.2 | M3X10 |
| GMH15HA | 25 | 42.8 | 57 | 650 | 930 | 7.5 | 5.9 | 5.9 | |||||||||||||||
| GMH15SA | - | 17.7 | 32 | 356 | 397 | 3.1 | 1.2 | 1 | |||||||||||||||
| GMH20CA | 20 | 5 | 10 | 10 | 30 | 5 | 25 | 34.6 | 50 | M4x6 | 20 | 11 | 9.5 | 5.5 | 6 | 60 | 30 | 678 | 926 | 9.4 | 5.4 | 4.5 | M5X14 |
| GMH20HA | 30 | 52.3 | 68 | 868 | 1316 | 13.4 | 10.4 | 8.7 | |||||||||||||||
| GMH20SA | - | 22.3 | 38 | 467 | 540 | 5.5 | 2 | 1.7 | |||||||||||||||
Οι γραμμικοί οδηγοί GMH9CA της ZANE είναι εξαρτήματα γραμμικής κίνησης υψηλής απόδοσης που παρέχουν λύσεις γραμμικής κίνησης για ένα ευρύ φάσμα εφαρμογών.χαμηλής συντήρησης και ανθεκτικός GMH9CA γραμμικές οδικές οδούς προσφέρουν ανώτερη απόδοσηΟι γραμμικοί οδηγοί παρέχουν αξιόπιστη, ομαλή και ακριβή γραμμική κίνηση και χρησιμοποιούνται ευρέως σε γραμμικά συστήματα αυτοματισμού,Μηχανήματα εργαλείων CNC και άλλες βιομηχανίεςΜπορούν επίσης να χρησιμοποιηθούν σε συνδυασμό με άλλα στοιχεία γραμμικής κίνησης, όπως γραμμικοί οδηγοί, γραμμικά στοιχεία κίνησης και συστήματα γραμμικών στοιχείων κίνησης για υψηλής ακρίβειας, χαμηλού θορύβου,λειτουργία υψηλής απόδοσης και χαμηλής συντήρησης.
