Οδηγός γραμμικής κίνησης
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | ZANE |
| Πιστοποίηση | CE,ISO |
| Αριθμό μοντέλου | GRH15CA |

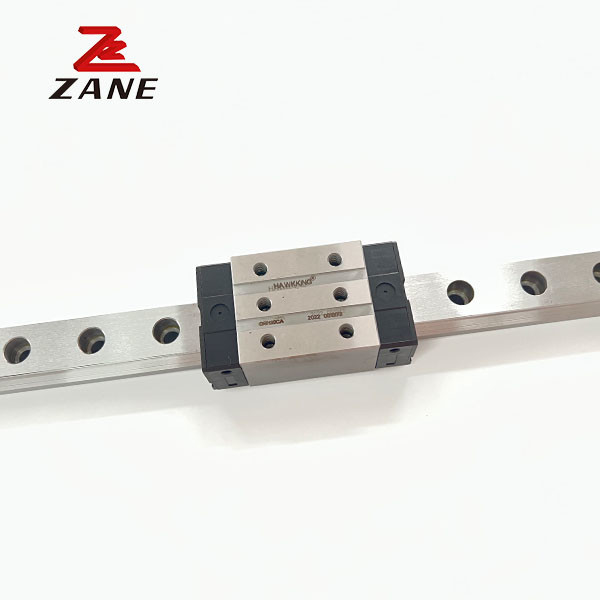

Η γραμμική οδήγηση της σειράς GR διαθέτει ένα ρόλο ως το στοιχείο κυλίνδρου αντί για χάλυβα σφαίρες.
Η σειρά κυλίνδρων προσφέρει εξαιρετικά υψηλή ακαμψία και πολύ υψηλές ικανότητες φόρτωσης.Ελαστική παραμόρφωση της γραμμικής επιφάνειας επαφής, κατά τη διάρκεια του φορτίου, μειώνεται σημαντικά, προσφέροντας έτσι μεγαλύτερη ακαμψία και μεγαλύτερες ικανότητες φορτίου και στις 4 κατευθύνσεις φορτίου.Η σειρά GR έχει την υψηλή απόδοση που παρέχει υψηλής ακρίβειας κατασκευή και επιτυγχάνει μεγαλύτερη διάρκεια ζωής.
Διαθέτει το ίδιο φορτίο σε τέσσερις κατευθύνσεις (επάνω/κάτω/δεξιά/αριστερά) και αυτοδιαστολή για την απορρόφηση της ικανότητας σφάλματος εγκατάστασης.
Γραμμική σιδηροδρομική γραμμή ως είδος καθοδήγησης κυλίνδρου, που λειτουργεί με τη δύναμη μεταξύ της ατσάλινης σφαίρας απεριόριστης κυκλοφορίας κυλίνδρου στο συρόμενο και της ολίσθητης πορείας,κατά μήκος της ολισθηρή πορεία φορτίο πλατφόρμα μπορεί εύκολα να κάνει υψηλής ακρίβειας γραμμική κίνηση.
Γραμμική σιδηροδρομική γραμμή ως είδος καθοδήγησης κυλίνδρου, που λειτουργεί με τη δύναμη μεταξύ της ατσάλινης σφαίρας απεριόριστης κυκλοφορίας κυλίνδρου στο συρόμενο και της ολίσθητης πορείας,κατά μήκος της ολισθηρή πορεία φορτίο πλατφόρμα μπορεί εύκολα να κάνει υψηλής ακρίβειας γραμμική κίνηση.
| Σχήμα | Μέγεθος συνδυασμού (mm) | Μέγεθος τεμαχίου ((mm) | Μέγεθος σιδηροτροχιάς (mm) |
Άλλες συσκευές για την κατασκευή τροχιάς μέγεθος
|
Βασικό σταθερό δυναμικό φορτίο | Βασικό σταθερό σταθερό φορτίο | Επιτρεπόμενη στατική στιγμή | Βάρος | |||||||||||||||||||||||||
| Μαμά! kN-m |
Μπ kN-m |
Η δικιά μου kN-m |
μπλοκ χιλιόγραμμο |
διαφάνεια χιλιόγραμμα/μέτρο |
|||||||||||||||||||||||||||||
| H | H₁ | N | W | Β | Β₁ | Γ | Γ₁ | Α₁ | Α | Κ₁ | Κ₂ | G | Μ | Τ | Τ₁ | H₂ | H₃ | Wg | Hg | D | h | d | Π | Ε | (μμ) | C (((kN) | Γ₀(kN) | ||||||
| GRW15CC | 24 | 4 | 16 | 47 | 38 | 4.5 | 30 | 26 | 45 | 68 | 11.4 | 4.7 | 5.3 | Επενδύσεις | 6 | 6.95 | 3.6 | 6.1 | 15 | 16.5 | 7.5 | 5.7 | 4.5 | 30 | 20 | M4x16 | 11.3 | 24 | 0.311 | 0.173 | 0.173 | 0.22 | 1.8 |
| GRW20CC | 30 | 5 | 21.5 | 63 | 53 | 5 | 40 | 35 | 57.5 | 86 | 13.8 | 6 | 5.3 | M6 | 8 | 10 | 4.3 | 4.3 | 20 | 21 | 9.5 | 8.5 | 6 | 30 | 20 | Μ5x20 | 21.3 | 46.7 | 0.647 | 0.46 | 0.46 | 0.47 | 2.76 |
| GRW20HC | 77.5 | 106 | 23.8 | 26.9 | 63 | 0.872 | 0.837 | 0.837 | 0.63 | ||||||||||||||||||||||||
| GRW25CC | 36 | 5.5 | 23.5 | 70 | 57 | 6.5 | 45 | 40 | 64.5 | 97.9 | 15.75 | 7.25 | 12 | M8 | 9.5 | 10 | 6.2 | 6 | 23 | 23.6 | 11 | 9 | 7 | 30 | 20 | M6x20 | 27.7 | 57.1 | 0.758 | 0.605 | 0.605 | 0.72 | 3.08 |
| GRW25HC | 81 | 114.4 | 24 | 33.9 | 73.4 | 0.975 | 0.991 | 0.991 | 0.91 | ||||||||||||||||||||||||
| GRW30CC | 42 | 6 | 31 | 90 | 72 | 9 | 52 | 44 | 71 | 109.8 | 17.5 28.5 |
8 | 12 | M10 | 9.5 | 10 | 6.5 | 7.3 | 28 | 28 | 14 | 12 | 9 | 40 | 20 | M8x25 | 39.1 | 82.1 | 1.445 | 1.06 | 1.06 | 1.16 | 4.41 |
| GRW30HC | 93 | 131.8 | 48.1 | 105 | 1.846 | 1.712 | 1.712 | 1.52 | |||||||||||||||||||||||||
| GRW35CC | 48 | 6.5 | 33 | 100 | 82 | 9 | 62 | 52 | 79 | 124 | 16.5 | 10 | 12 | M10 | 12 | 13 | 9 | 12.6 | 34 | 30.2 | 14 | 12 | 40 | 20 | M8x25 | 57.9 | 105.2 | 2.17 | 1.44 | 1.44 | 1.75 | 6.06 | |
| GRW35HC | 106.5 | 151.5 | 30.25 | 73.1 | 142 | 2.93 | 2.6 | 2.6 | 2.40 | ||||||||||||||||||||||||
| GRW45CC | 60 | 8 | 37.5 | 120 | 100 | 10 | 80 | 60 | 106 | 153.2 | 21 | 10 | 12.9 | M12 | 14 | 15 | 10 | 14 | 45 | 38 | 20 | 17 | 14 | 52.5 | 22.5 | M12x35 | 92.6 | 178.8 | 4.52 | 3.05 | 3.05 | 3.43 | 9.97 |
| GRW45HC | 139.8 | 187 | 37.9 | 116 | 230.9 | 6.33 | 5.47 | 5.47 | 4.57 | ||||||||||||||||||||||||
| GRW55CC | 70 | 10 | 43.5 | 140 | 116 | 12 | 95 | 70 | 125.5 | 183.7 | 27.75 | 12.5 | 12.9 | M14 | 16 | 17 | 12 | 7.5 | 53 | 44 | 23 | 20 | 16 | 60 | 30 | M14x45 | 130.5 | 252 | 8.01 | 5.4 | 5.4 | 5.43 | 13.98 |
| GRW55HC | 173.8 | 232 | 51.9 | 167.8 | 348 | 11.15 | 10.25 | 10.25 | 7.61 | ||||||||||||||||||||||||
| GRW65CC | 90 | 12 | 53.5 | 170 | 142 | 14 | 110 | 82 | 160 | 232 | 40.8 | 15.8 | 12.9 | M16 | 22 | 23 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 75 | 35 | Μ16x50 | 213 | 411.6 | 16.20 | 11.59 | 11.59 | 11.63 | 20.22 |
| GRW65HC | 223 | 295 | 72.3 | 275.3 | 572.7 | 22.55 | 22.17 | 22.17 | 16.58 | ||||||||||||||||||||||||
1. Υψηλή ακρίβεια: Η ακρίβεια κατασκευής της σιδηροτροχιάς καθοδήγησης είναι εξαιρετικά υψηλή και μπορεί να φθάσει την ακρίβεια του επιπέδου των μικρών,έτσι ώστε να μπορεί να διατηρήσει καλά τη γραμμική κίνηση και τη σταθερότητα των κινούμενων τμημάτων.
2Καλή αντοχή στην φθορά: τα υλικά των σιδηροδρόμων καθοδήγησης είναι συνήθως κατασκευασμένα από υλικά υψηλής σκληρότητας, υψηλής αντοχής και ανθεκτικών στην φθορά, όπως χάλυβα, χαλκός, αλουμίνιο, τιτάνιο κλπ.η οποία μπορεί να εξασφαλίσει τη μακροχρόνια διάρκεια ζωής της σιδηροτροχιάς-οδηγού.
3. Ισχυρή αντοχή στο φορτίο: η σιδηροτροχιά καθοδήγησης μπορεί να αντέξει μεγάλα αξιωτικά και ακτινοβολία φορτία, και μπορεί να ανταποκριθεί στις απαιτήσεις των διαφόρων προδιαγραφών των μηχανών και εξοπλισμού.
4. Υψηλή ακαμψία: Η ακαμψία του σιδηροδρόμου καθοδήγησης είναι καλή, η οποία μπορεί να αντισταθεί αποτελεσματικά στην εξωτερική ροπή και τη δύναμη κάμψης και να εξασφαλίσει τη σταθερότητα των κινούμενων μερών.
5. Ευέλικτη κίνηση: Η επιφάνεια του σιδηροδρόμου καθοδήγησης αντιμετωπίζεται ειδικά, ο συντελεστής τριβής είναι μικρός, η κίνηση είναι σταθερή και δεν είναι εύκολο να προκαλέσει στασιμότητα και απώλεια τριβής.
