Οδηγός γραμμικής κίνησης
>
|
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | HAWKKING |
| Πιστοποίηση | CE,ISO |
| Αριθμό μοντέλου | GRH30CA |

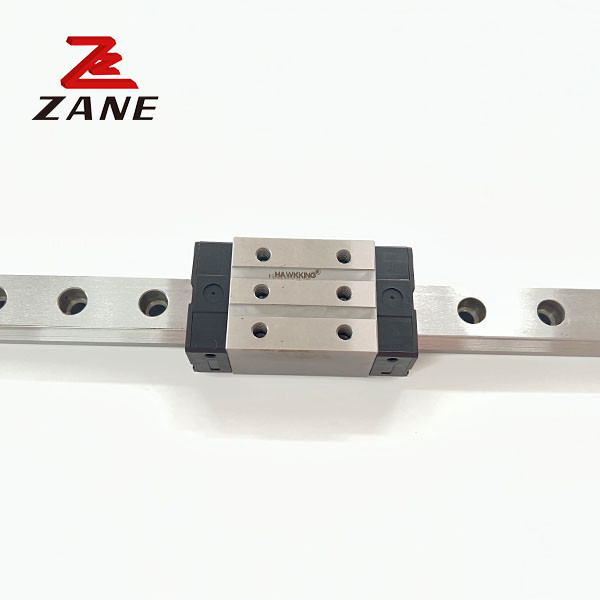

Ηλεκτρονική συσκευή CNC γραμμικής διαφάνειας GRH30CA GRH30HA Οι σιδηροδρομικές οδοντόδρομοι έχουν σχεδιαστεί με μεγαλύτερη χωρητικότητα φορτίου και αυστηρότητα από άλλα παρόμοια προϊόντα με κυκλικό τόξο και βελτιστοποίηση της δομής.Διορθωτικές ακτινοβολίες και πλευρικές κατευθύνσειςΈτσι, οι γραμμικοί οδηγοί της σειράς GH μπορούν να επιτύχουν μακρά ζωή με υψηλή ταχύτητα, υψηλή ακρίβεια και ομαλή γραμμική κίνηση.
| Σχήμα | Συνδυασμός (μμ) |
Μέγεθος τεμαχίου ((mm) | Μέγεθος σιδηροτροχιάς (mm) | Στρογγυλοί στερέωσης για σιδηροτροχιές | Βασικό δυναμικό σταθερό φορτίο |
Βασικό σταθερό φορτίο | Επιτρεπόμενη στατική στιγμή | Βάρος | |||||||||||||||||||||||
| Αιθυλενογόνο kN-m |
Μπ kN-m |
Η δικιά μου kN-m |
μπλοκ χιλιόγραμμο |
διαφάνεια χιλιόγραμμα/μέτρο |
|||||||||||||||||||||||||||
| H | H1 | N | W | Β | Β1 | Γ | Α1 | Α | Κ1 | Κ2 | G | Mxl | Τ | H2 | H3 | W | Χ. | D | h | d | Π | Ε | (μμ) | C (((kN) | C0 (kN) | ||||||
| GRH15CA | 28 | 4 | 9.5 | 34 | 26 | 4 | 26 | 45 | 68 | 13.4 | 4.7 | 5.3 | M4x8 | 6 | 7.6 | 10.1 | 15 | 6.5 | 7.5 | 5.7 | 4.5 | 30 | 20 | M4x16 | 11.3 | 24 | 0.311 | 0.173 | 0.173 | 0.20 | 1.8 |
| GRH20CA | 34 | 5 | 12 | 44 | 32 | 6 | 36 | 57.5 | 86 | 15.8 | 6 | 5.3 | M5x8 | 8 | 8.3 | 8.3 | 20 | 21 | 9.5 | 8.5 | 6 | 30 | 20 | Μ5x20 | 21.3 | 46.7 | 0.647 | 0.46 | 0.46 | 0.40 | 2.76 |
| GRH20HA | 50 | 77.5 | 106 | 18.8 | 26.9 | 63 | 0.872 | 0.837 | 0.837 | 0.53 | |||||||||||||||||||||
| GRH25CA | 40 | 5.5 | 12.5 | 48 | 35 | 6.5 | 35 | 64.5 | 97.9 | 20.75 | 7.25 | 12 | M6x8 | 9.5 | 10.2 | 10 | 23 | 23.6 | 11 | 9 | 7 | 30 | 20 | M6x20 | 27.7 | 57.1 | 0.758 | 0.605 | 0.605 | 0.61 | 3.08 |
| GRH25HA | 50 | 81 | 114.4 | 21.5 | 33.9 | 73.4 | 0.975 | 0.991 | 0.991 | 0.75 | |||||||||||||||||||||
| GRH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 71 | 109.8 | 23.5 | 8 | 12 | M8x10 | 9.5 | 9.5 | 10.3 | 28 | 28 | 14 | 12 | 9 | 40 | 20 | M8x25 | 39.1 | 82.1 | 1.445 | 1.06 | 1.06 | 0.90 | 4.41 |
| GRH30HA | 60 | 93 | 131.8 | 24.5 | 48.1 | 105 | 1.846 | 1.712 | 1.712 | 1.16 | |||||||||||||||||||||
| GRH35CA | 55 | 6.5 | 18 | 70 | 50 | 10 | 50 | 79 | 124 | 22.5 | 10 | 12 | M8x12 | 12 | 16 | 19.6 | 34 | 30.2 | 14 | 12 | 9 | 40 | 20 | M8 × 25 | 57.9 | 105.2 | 2.17 | 1.44 | 1.44 | 1.57 | 6.06 |
| GRH35HA | 72 | 106.5 | 151.5 | 25.25 | 73.1 | 142 | 2.93 | 2.6 | 2.6 | 2.06 | |||||||||||||||||||||
| GRH45CA | 70 | 8 | 20.5 | 86 | 60 | 13 | 60 | 106 | 153.2 | 31 | 10 | 12.9 | M10x17 | 16 | 20 | 24 | 45 | 38 | 20 | 17 | 14 | 52.5 | 22.5 | M12 x35 | 92.6 | 178.8 | 4.52 | 3.05 | 3.05 | 3.18 | 9.97 |
| GRH45HA | 80 | 139.8 | 187 | 37.9 | 116 | 230.9 | 6.33 | 5.47 | 5.47 | 4.13 | |||||||||||||||||||||
| GRH55CA | 80 | 10 | 23.5 | 100 | 75 | 2.5 | 75 | 125.5 | 183.7 | 37.75 | 12.5 | 12.9 | M12x18 | 17.5 | 22 | 27.5 | 53 | 44 | 23 | 20 | 16 | 60 | 30 | M14x45 | 130.5 | 252 | 8.01 | 5.4 | 5.4 | 4.89 | 13.98 |
| GRH55HA | 95 | 173.8 | 232 | 51.9 | 167.8 | 348 | 11.15 | 10.25 | 10.25 | 6.68 | |||||||||||||||||||||
| GRH65CA | 90 | 12 | 31.5 | 126 | 76 | 25 | 70 | 160 | 232 | 60.8 | 15.8 | 12.9 | Μ16x20 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 75 | 35 | Μ16x50 | 213 | 411.6 | 16.20 | 11.59 | 11.59 | 8.89 | 20.22 |
| GRH65HA | 120 | 223 | 295 | 67.3 | 275.3 | 572.7 | 22.55 | 22.17 | 22.17 | 2.13 | |||||||||||||||||||||
Σειρά GH - Στρίβοντας, αλέτρι, και τρυπάνι μηχανή, γύρισμα, κέντρο μηχανής.
Η σειρά GE - αυτόματο εξοπλισμό, συσκευή μεταφοράς υψηλής ταχύτητας, εξοπλισμό ημιαγωγών, μηχανή κοπής ξύλου, εξοπλισμό μέτρησης ακριβείας.
Η σειρά GMN/GMW - Μικροειδής συσκευή, εξοπλισμός ημιαγωγών, ιατρικός εξοπλισμός.
