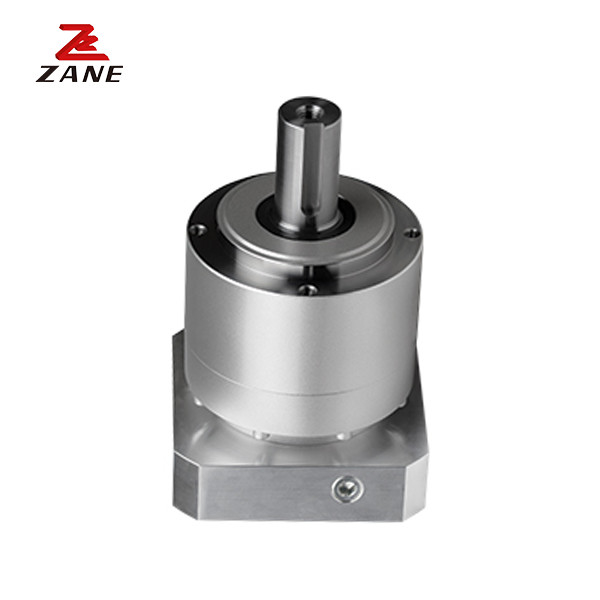

Μείωση ταχύτητας Shimpo VBR VRL VRT VRSF σειρά πλανητική κιβώτιο ταχυτήτων

Μείωση ταχύτητας Shimpo VBR VRL VRT VRSF σειρά πλανητική κιβώτιο ταχυτήτων

Μείωση ταχύτητας Shimpo VBR VRL VRT VRSF σειρά πλανητική κιβώτιο ταχυτήτων

Τόπος καταγωγής	Ιαπωνία
Μάρκα	Nidec
Πιστοποίηση	CE,ISO
Αριθμό μοντέλου	ΕΠΕ

Λεπτομέρειες προϊόντων

Ονομασία προϊόντος:

Κιβώτιο ταχυτήτων Shimpo Nidec

Κατασκευαστής:

Nidec Shimpo

Σειρά προϊόντων:

Σειρά VRL

Αριθμό μοντέλου:

VRT090

Βάρος:

4kg

Μέγιστη ροπή:

80N.m/125N.m

Μέγιστο αξονικό φορτίο:

2200N

τύποι:

Πλανητικός μειωτής

Εφαρμογή:

Βιομηχανία αυτοματοποίησης

Επισημαίνω:

Πλανητικό κιβώτιο ταχυτήτων VRT

,

Πλανητικό κιβώτιο μετατροπής VBR

,

Πλανητικό κιβώτιο ταχυτήτων VRL

Περιγραφή προϊόντων

Περιγραφή του προϊόντος:

Το πλαίσιο VRL 90 είναι ένα συμπαγές και οικονομικά αποδοτικό κιβώτιο ταχυτήτων υψηλής ακρίβειας, ιδανικό για εφαρμογές σεροκινητήρων, όπως θύρες, μηχανές εμβολιασμού, αυτοματοποίηση επιλογής και τοποθέτησης και γραμμικές διαφάνειες.Η ενδογραμμική αυτή γραμμική ταχυτήτα έχει βιομηχανικές προδιαγραφές τοποθέτησης και στυλ τοποθέτησης με νήμα.

Μια πολύτιμη εναλλακτική λύση για εφαρμογές που απαιτούν υψηλή ακρίβεια θέσης και δυναμικές επιδόσεις.που διευκολύνει τη συναρμολόγηση σε διάφορα υλικάΤο προϊόν αυτό είναι ιδανικό για διάφορες εφαρμογές ζώνης κίνησης και ενεργοποιητή που βρίσκονται σε όλες τις αγορές αυτοματισμού συσκευασίας και κυττάρων συναρμολόγησης.

Τεχνικές παραμέτρους:

Φρέμα μέγεθος	Στάδιο	Ποσοστό	Ονομαστικό ροπή εξόδου	Μέγιστο ροπή εξόδου		Έκτακτη ανάγκη ροπή στάσης	Ονομαστικό ταχύτητα εισόδου	Μέγιστο εpiαt ταχύτητα	Επιτρέπεται ακτινοβολικό φορτίο		Επιτρέπεται άξιο φορτίο
			[Nm]	[Nm]		[Nm]	[rpm]	[rpm]	[N]		[N]
090 Β	Μονό	3	50	80		200	3000	6000	810		930
		4	75	125		250	3000	6000	890		1100
		5	75	125		250	3000	6000	960		1200
		6	75	125		250	3000	6000	1000		1300
		7	75	125		250	3000	6000	1100		1300
		8	75	125		250	3000	6000	1100		1400
		9	50	80		200	3000	6000	1200		1500
		10	50	80		200	3000	6000	1200		1600
	Διπλό.	15	50	80		200	3000	6000	1400		1900
		16	75	125		250	3000	6000	1400		1900
		20	75	125		250	3000	6000	1500		2100
		25	75	125		250	3000	6000	1600		2200
		28	75	125		250	3000	6000	1700		2200
		30	50	80		200	3000	6000	1700		2200
		35	75	125		250	3000	6000	1800		2200
		40	75	125		250	3000	6000	1900		2200
		45	50	80		200	3000	6000	2000		2200
		50	75	125		250	3000	6000	2100		2200
		60	75	125		250	3000	6000	2200		2200
		70	75	125		250	3000	6000	2300		2200
		80	75	125		250	3000	6000	2400		2200
		90	50	80		200	3000	6000	2400		2200
		100	50	80		200	3000	6000	2400		2200

Fράμε μέγεθος	Στάδιο	Ποσοστό	Μέγιστο αΗμέραΓεμίζω.	Μέγιστο άξιο φορτίο		Βάρος	Μισό λεπτό. της αδράνειας (≤φ8)	Μισό λεπτό. της αδράνειας (≤φ14)	Μισό λεπτό. της αδράνειας (≤φ19)		Μισό λεπτό. ofαδράνεια (≤φ28)
			[N]	[N]		[kg]	[kgcm2]	[kgcm2]	[kgcm2]		[kgcm2]
090 Β	1段 Μονό	3	2400	2200		3.5	一	0.72	1.2		3.2
		4	2400	2200			一	0.49	0.95		3.0
		5	2400	2200			一	0.40	0.86		2.9
		6	2400	2200			一	0.36	0.82		2.8
		7	2400	2200			一	0.32	0.79		2.8
		8	2400	2200			一	0.31	0.77		2.8
		9	2400	2200			一	0.29	0.76		2.8
		10	2400	2200			一	0.29	0.75		2.8
	2段 Διπλό.	15	2400	2200		4	0.13	0.28	0.72		一
		16	2400	2200			0.15	0.30	0.74		一
		20	2400	2200			0.13	0.28	0.72		一
		25	2400	2200			0.12	0.28	0.71		一
		28	2400	2200			0.14	0.29	0.73		一
		30	2400	2200			0.10	0.25	0.70		一
		35	2400	2200			0.12	0.27	0.71		一
		40	2400	2200			0.099	0.25	0.70		一
		45	2400	2200			0.12	0.27	0.71		一
		50	2400	2200			0.098	0.25	0.69		一
		60	2400	2200			0.098	0.25	0.69		一
		70	2400	2200			0.097	0.25	0.69		一
		80	2400	2200			0.097	0.25	0.69		一
		90	2400	2200			0.097	0.25	0.69		一
		100	2400	2200			0.097	0.25	0.69		一

Μείωση ταχύτητας Shimpo VBR VRL VRT VRSF σειρά πλανητική κιβώτιο ταχυτήτων 0

Ειδικά χαρακτηριστικά:

Αθόρυβη λειτουργία: τα ελικοειδή γρανάζια συμβάλλουν στη μείωση των δονήσεων και του θορύβου.

Υψηλή ακρίβεια: Η τυπική αντίδραση είναι 5 λεπτά τόξου, ιδανική για έλεγχο ακρίβειας.

Υψηλή ακαμψία και ροπή: Η υψηλή ακαμψία και η υψηλή ροπή επιτεύχθηκαν με ρυμουλκούμενους ρυμουλκούμενους χωρίς κλουβιά.

Σύνδεση προσαρμοστή: Μπορεί να τοποθετηθεί σε κάθε κινητήρα σε όλο τον κόσμο.

Καμία διαρροή λιπαρών ουσιών: Ιδανική λύση με χρήση λιπαρών ουσιών υψηλής ιξώδους αντίστασης.

Χωρίς συντήρηση: Δεν χρειάζεται να αντικατασταθεί το λίπος για τη διάρκεια ζωής της μονάδας.

Μπορεί να τοποθετηθεί σε οποιαδήποτε θέση.
