Κιβώτιο ταχυτήτων Shimpo Nidec
>
|
| Τόπος καταγωγής | Ιαπωνία |
| Μάρκα | Nidec Shimpo |
| Πιστοποίηση | CE，ISO |
| Αριθμό μοντέλου | VRT |

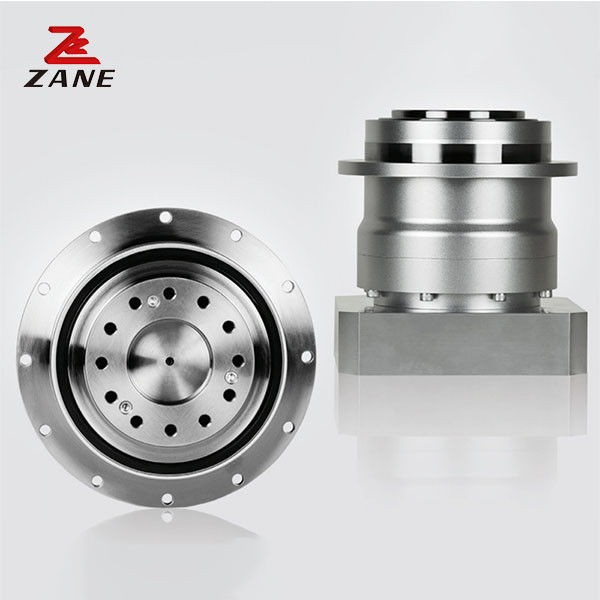

Αρχικά γνήσια NIDEC-SHIMPO μειωτικά κινητήρων με διάφορα μοντέλα
Η σειρά VRT θέτει ένα νέο πρότυπο για εφαρμογές μείωσης τροχιάς σερβοκινητήρα που απαιτούν εξαιρετική κοπής στροφής και υψηλή ακρίβεια θέσης.Η έξοδος στυλ κόμβου του μειωτή έχει διεπαφή τοποθέτησης ISO9409 και παρέχει ανώτερη ευελιξία στην τοποθέτηση των πινιώνΗ μειωτική μηχανή προσφέρεται σε επτά διαφορετικά μεγέθη πλαισίων και σε μια πληθώρα αναλογιών 1 σταδίου και 2 σταδίων.Τα μεγαλύτερα μεγέθη πλαισίου περιλαμβάνουν κωνικά ρυμουλκούμενα ρυμουλκούμενων που έχουν καλύτερα χαρακτηριστικά χειρισμού ακτινοβολικού και αξονικού φορτίου από εκείνα των ρυμουλκούμενων που χρησιμοποιούνται συνήθως στο σχεδιασμό των ανταγωνιστών, έτσι βελτιώθηκαν οι βαθμολογίες σε σχέση με τα προϊόντα της ανταγωνιστικής κατηγορίας.
|
Φρέμα Μέγεθος |
Στάδιο | Ποσοστό |
Ονομαστικό Δρόμος εξόδου |
Μέγιστο Δρόμος εξόδου |
Στροφή διακοπής έκτακτης ανάγκης |
Ονομαστικό Ταχύτητα εισόδου |
Μέγιστο Ταχύτητα εισόδου |
Επιτρέπεται Ραδιακό φορτίο |
Επιτρέπεται Άξιο φορτίο |
| [Nm] | [Nm] | [Nm] | [rpm] | [rpm] | [N] | [N] | |||
| 090 | 1 Μοναχικός | 4 | 75 | 125 | 250 | 3000 | 6000 | 750 | 620 |
| 5 | 75 | 125 | 250 | 3000 | 6000 | 780 | 680 | ||
| 6 | 75 | 125 | 250 | 3000 | 6000 | 830 | 740 | ||
| 7 | 75 | 125 | 250 | 3000 | 6000 | 870 | 790 | ||
| 8 | 75 | 125 | 250 | 3000 | 6000 | 910 | 830 | ||
| 9 | 50 | 80 | 200 | 3000 | 6000 | 950 | 880 | ||
| 10 | 50 | 80 | 200 | 3000 | 6000 | 980 | 920 | ||
| 2 διπλά | 16 | 75 | 125 | 250 | 3000 | 6000 | 1200 | 1100 | |
| 20 | 75 | 125 | 250 | 3000 | 6000 | 1200 | 1200 | ||
| 25 | 75 | 125 | 250 | 3000 | 6000 | 1300 | 1400 | ||
| 28 | 75 | 125 | 250 | 3000 | 6000 | 1400 | 1400 | ||
| 35 | 75 | 125 | 250 | 3000 | 6000 | 1500 | 1600 | ||
| 40 | 75 | 125 | 250 | 3000 | 6000 | 1600 | 1700 | ||
| 45 | 50 | 80 | 200 | 3000 | 6000 | 1600 | 1700 | ||
| 50 | 75 | 125 | 250 | 3000 | 6000 | 1700 | 1700 | ||
| 60 | 75 | 125 | 250 | 3000 | 6000 | 1800 | 1700 | ||
| 70 | 75 | 125 | 250 | 3000 | 6000 | 1900 | 1700 | ||
| 80 | 75 | 125 | 250 | 3000 | 6000 | 2000 | 1700 | ||
| 90 | 50 | 80 | 200 | 3000 | 6000 | 2000 | 1700 | ||
| 100 | 50 | 80 | 200 | 3000 | 6000 | 2100 | 1700 |
|
Φρέμα Μέγεθος |
Στάδιο | Ποσοστό |
Μέγιστο Ραδιακό φορτίο |
Μέγιστο Άξιο φορτίο |
Βάρος |
Μισό λεπτό. Με αδράνεια ≤ 8 |
Μισό λεπτό. Με αδράνεια ≤ 14 |
Μισό λεπτό. Με αδράνεια ≤ 19 |
Μισό λεπτό. Με αδράνεια ≤ 28 |
| [N] | [N] | [kg] | [Kgcm2] | [Kgcm2] | [Kgcm2] | [Kgcm2] | |||
| 090 |
1 Μονό |
4 | 3300 | 1700 | 3.6 | - | 0.77 | 1.2 | 2.9 |
| 5 | 3300 | 1700 | - | 0.58 | 1.0 | 2.9 | |||
| 6 | 3300 | 1700 | - | 0.48 | 0.94 | 2.8 | |||
| 7 | 3300 | 1700 | - | 0.41 | 0.88 | 2.8 | |||
| 8 | 3300 | 1700 | - | 0.37 | 0.84 | 2.8 | |||
| 9 | 3300 | 1700 | - | 0.35 | 0.81 | 2.8 | |||
| 10 | 3300 | 1700 | - | 0.33 | 0.80 | 2.8 | |||
|
2 Διπλό. |
16 | 3300 | 1700 | 4 | 0.16 | 0.31 | 0.75 | - | |
| 20 | 3300 | 1700 | 0.14 | 0.29 | 0.73 | - | |||
| 25 | 3300 | 1700 | 0.13 | 0.28 | 0.72 | - | |||
| 28 | 3300 | 1700 | 0.14 | 0.30 | 0.73 | - | |||
| 35 | 3300 | 1700 | 0.13 | 0.28 | 0.72 | - | |||
| 40 | 3300 | 1700 | 0.10 | 0.25 | 0.70 | - | |||
| 45 | 3300 | 1700 | 0.12 | 0.27 | 0.71 | - | |||
| 50 | 3300 | 1700 | 0.10 | 0.25 | 0.70 | - | |||
| 60 | 3300 | 1700 | 0.099 | 0.25 | 0.70 | - | |||
| 70 | 3300 | 1700 | 0.098 | 0.25 | 0.69 | - | |||
| 80 | 3300 | 1700 | 0.098 | 0.25 | 0.69 | - | |||
| 90 | 3300 | 1700 | 0.098 | 0.25 | 0.69 | - | |||
| 100 | 3300 | 1700 | 0.098 | 0.25 | 0.69 | - |
Με βαθμό αντίδρασης μικρότερο των 3 λεπτών τόξου και εξαιρετικές δυνατότητες χειρισμού ροπής, το VRT είναι μια λύση υψηλής απόδοσης, συμπαγής και ανθεκτικής για τους κατασκευαστές εξοπλισμού.Το VRT χρησιμοποιείται συχνά για μεγαλύτερες εφαρμογές ευρετηρίασης και πίνακες κλήσης, που βρίσκονται συνήθως σε εξοπλισμό σχηματισμού μετάλλων, εξοπλισμού πλήρωσης, μηχανών συσκευασίας και συστημάτων αυτοματισμού συναρμολόγησης.
