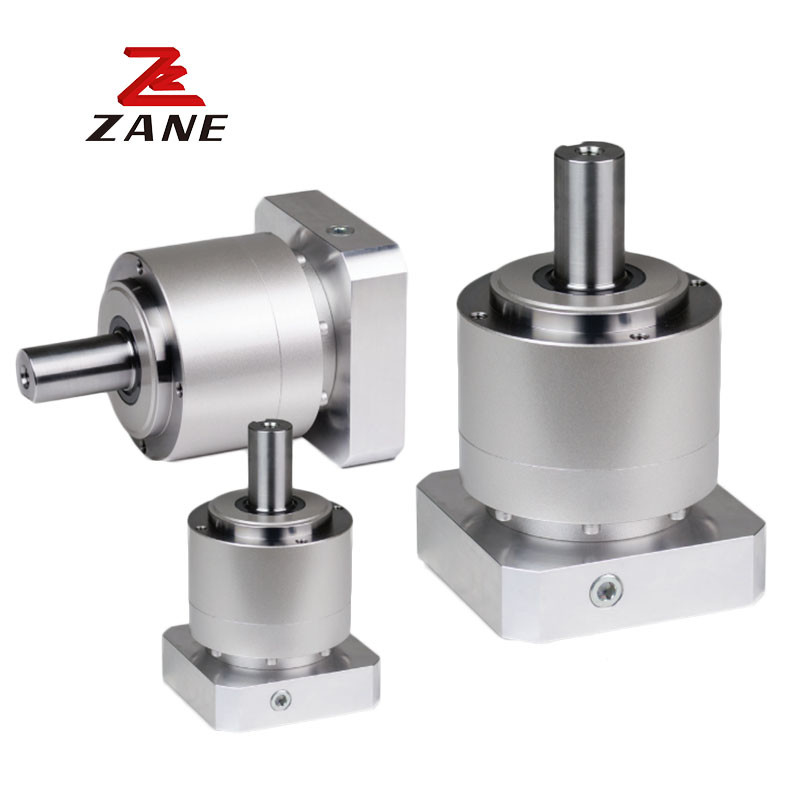

Υψηλής ακρίβειας Shimpo Gearbox Surface Gearbox Πλανητικός μειωτής ταχυτήτων σειρά VRL

Υψηλής ακρίβειας Shimpo Gearbox Surface Gearbox Πλανητικός μειωτής ταχυτήτων σειρά VRL

Υψηλής ακρίβειας Shimpo Gearbox Surface Gearbox Πλανητικός μειωτής ταχυτήτων σειρά VRL

Τόπος καταγωγής	Ιαπωνία
Μάρκα	Nidec
Πιστοποίηση	CE,ISO
Αριθμό μοντέλου	ΕΠΕ

Λεπτομέρειες προϊόντων

Ονομασία του προϊόντος:

Κιβώτιο ταχυτήτων Shimpo Nidec

Κατασκευαστής:

Nidec Shimpo

Σειρά προϊόντων:

Σειρά VRL

Αριθμό μοντέλου:

VRT155

Βάρος:

12 κιλά

Τύπος γρανάζας:

Ελικοειδής πλανητικός

Μέγιστη αναλογία ταχυτήτων:

35:1

Εγκατάσταση:

Κιτ για τοποθέτηση κινητήρα

Εισφορά μειωτή:

Σύνδεση, Τυφλώματα

Επισημαίνω:

Πλανητικό κιβώτιο Shimpo

,

Μετατροπέα Shimpo υψηλής ακρίβειας

,

Συσκευή ταχυτήτων Shimpo της σειράς VRL

Περιγραφή προϊόντων

Περιγραφή του προϊόντος:

Η SHIMPO συνεχίζει να προχωρά με την ανάπτυξη τεχνολογίας εργαλείων υψηλής ακρίβειας που καλύπτει τις εξελισσόμενες ανάγκες της πελατειακής βάσης μας. Shimpo power transmission technology which combines both mechanical and electronic engineering advancement has a proven track record of helping customers move towards the factory automation by supplying themΟ μειωτής ταχυτήτων είναι η ιδανική λύση για εφαρμογές σεροκινητήρων, όπως συσκευαστές συσκευασίας, θύρες, μηχανές εμβολιασμού, pick and place,και γραμμικές διαφάνειεςΕάν έχετε οποιεσδήποτε ερωτήσεις ή χρειάζεστε πρόσθετες πληροφορίες σχετικά με οποιοδήποτε από τα προϊόντα που αναφέρονται σε αυτά τα δελτία τύπου, παρακαλούμε μην διστάσετε να επικοινωνήσετε μαζί μας.

Τεχνικές παραμέτρους:

Φρέμα μέγεθος		Στάδιο		Ποσοστό		Ονομασία ροπή εξόδου		Μέγιστο ροπή εξόδου		Έκτακτη ανάγκη σΠάνωροπή	Ονομαστικό Εισαγωγήtταχύτητα	Μέγιστο ταχύτητα εισόδου	ΠερμΙΤττ ακτινοβολικό φορτίο	Επιτρέπεται άξιο φορτίο
						[Nm]		[Nm]		[Nm]	[rpm]	[rpm]	[N]	[N]
120 Β		Μονό		3		240		470		1000	2000	4000	3200	2400
				4		240		700		1250	2000	4000	3500	2700
				5		360		700		1250	2000	4000	3800	3000
				6		360		700		1250	2000	4000	4000	3300
				7		360		700		1250	2000	4000	4200	3500
				8		360		700		1250	2000	4000	4400	3700
				9		240		470		1000	2000	4000	4600	3900
				10		240		470		1000	2000	4000	4700	4100
		Διπλό.		15		240		470		1000	2000	4000	5400	4900
				16		360		700		1250	2000	4000	5500	5000
				20		360		700		1250	2000	4000	6000	5500
				25		360		700		1250	2000	4000	6400	6100
				28		360		700		1250	2000	4000	6700	6400
				30		240		470		1000	2000	4000	6800	6600
				35		360		700		1250	2000	4000	7200	7000
				40		360		700		1250	2000	4000	7500	7500
				45		240		470		1000	2000	4000	7800	7900
				50		360		700		1250	2000	4000	8100	8200
				60		360		700		1250	2000	4000	8600	8200
				70		360		700		1250	2000	4000	9100	8200
				80		360		700		1250	2000	4000	9100	8200
				90		240		470		1000	2000	4000	9100	8200
				100		240		470		1000	2000	4000	9100	8200

Φρέμα μέγεθος		Στάδιο		Ποσοστό	Μέγιστο ΡαταΕγώ...Εγώ...οδός		Μέγιστο αξίαΕγώ...φορτίο	Βάρος	Μισό λεπτό. της αδράνειας (≤φ19)	Μισό λεπτό. της αδράνειας (≤φ28)	Μισό λεπτό. της αδράνειας (≤φ38)	Μισό λεπτό. της αδράνειας (≤φ48)
Φρέμα μέγεθος		Στάδιο		Ποσοστό	[N]		[N]	[kg]	[kgcm2]	[kgcm2]	[kgcm2]	[kgcm2]
120 Β		Μονό		3	9100		8200	16	-	12	20	42
				4	9100		8200		-	7.5	15	37
				5	9100		8200		-	5.8	14	36
				6	9100		8200		-	4.9	13	35
				7	9100		8200		-	4.1	12	34
				8	9100		8200		-	3.8	12	34
				9	9100		8200		-	3.6	11	34
				10	9100		8200		-	3.5	11	34
		Διπλό.		15	9100		8200	18	1.3	3.2	11	-
				16	9100		8200		1.5	3.5	11	-
				20	9100		8200		1.2	3.1	11	-
				25	9100		8200		1.1	3.1	11	-
				28	9100		8200		1.4	3.3	11	-
				30	9100		8200		0.85	2.8	10	-
				35	9100		8200		1.1	3.1	11	-
				40	9100		8200		0.83	2.8	10	-
				45	9100		8200		1.1	3.0	11	-
				50	9100		8200		0.81	2.8	10	-
				60	9100		8200		0.81	2.8	10	-
				70	9100		8200		0.80	2.8	10	-
				80	9100		8200		0.80	2.8	10	-
				90	9100		8200		0.80	2.8	10	-
				100	9100		8200		0.80	2.8	10	-

Υψηλής ακρίβειας Shimpo Gearbox Surface Gearbox Πλανητικός μειωτής ταχυτήτων σειρά VRL 0

Σημαντικά:

Ο πανάκριβος για εφαρμογές ελέγχου κίνησης μεσαίου έως υψηλού επιπέδου
Το ευρύτερο φάσμα μεγεθών και αναλογιών πλαισίων που διατίθενται στην αγορά
Καλύτερη αντίδραση στην κατηγορία της (≤5 λεπτά τόξου)
Ένα ευρύ φάσμα προσαρμογών τοποθέτησης προσφέρουν μια απλή, ακριβή τοποθέτηση σε κάθε κινητήρα
Λύσιμο χωρίς συντήρηση που λιπαίνεται για όλη τη ζωή
Το λίπος υψηλής απόδοσης επιτρέπει ευέλικτη τοποθέτηση σε οποιοδήποτε προσανατολισμό
Βιομηχανικές τυπικές διαστάσεις στερέωσης
