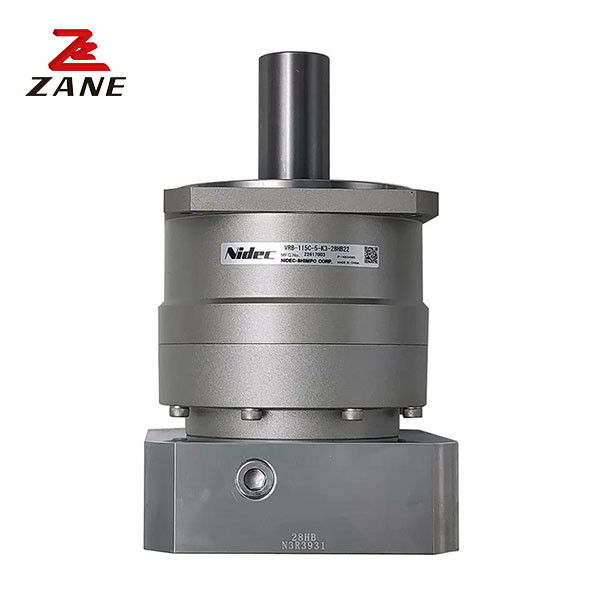

Σειρά VRB Nidec Shimpo κιβώτιο ταχυτήτων Πλανητικός μειωτής κιβωτίου ταχυτήτων VRB042
  • Σειρά VRB Nidec Shimpo κιβώτιο ταχυτήτων Πλανητικός μειωτής κιβωτίου ταχυτήτων VRB042
Σειρά VRB Nidec Shimpo κιβώτιο ταχυτήτων Πλανητικός μειωτής κιβωτίου ταχυτήτων VRB042

Σειρά VRB Nidec Shimpo κιβώτιο ταχυτήτων Πλανητικός μειωτής κιβωτίου ταχυτήτων VRB042

Τόπος καταγωγής Ιαπωνία
Μάρκα Nidec
Πιστοποίηση CE,ISO
Αριθμό μοντέλου VRB
Λεπτομέρειες προϊόντων
Ονομασία του προϊόντος:
Κιβώτιο ταχυτήτων Shimpo Nidec
Κατασκευαστής:
Nidec Shimpo
Σειρά προϊόντων:
Σειρά VRB
Βάρος (κλ):
5Kg
Μέγεθος πλαισίων:
042
Διαταγή μετατροπής:
Πλανητική
Μέγιστο ακτινωτό φορτίο:
710Ν
Μέγιστο αξονικό φορτίο:
640N
Εφαρμογή:
Ρομποτικός, εξοπλισμός αυτοματοποίησης, CNC μηχανή
Επισημαίνω:

Κιβώτιο ταχυτήτων σειράς VRB

,

ρομποτικό πλανητικό μειωτήρα κιβωτίου ταχυτήτων

,

κιβώτιο ταχυτήτων Nidec Shimpo μετάδοσης CNC

Περιγραφή προϊόντων

Περιγραφή του προϊόντος:

Το κιβώτιο ταχυτήτων Nidec Shimpo είναι ένα κιβώτιο ταχυτήτων υψηλής απόδοσης που κατασκευάζεται από την Nidec, ηγέτη στη βιομηχανία των κιβωτίων.Το κιβώτιο ταχυτήτων είναι κατασκευασμένο από σίδηρο για αντοχή και έχει σχεδιαστεί για να χειρίζεται μέγιστο ακτινοβολικό φορτίο 710NΕίναι ελαφρύ και το βάρος του είναι μόλις 5KG. Είναι η τέλεια επιλογή για οποιαδήποτε εφαρμογή που απαιτεί αξιόπιστη και αποτελεσματική μετάδοση.Το κιβώτιο ταχυτήτων Nidec Shimpo έχει σχεδιαστεί για να παρέχει αξιόπιστη και σταθερή μετάδοση ισχύος και έχει αποδειχθεί αποτελεσματικό σε ένα ευρύ φάσμα εφαρμογών. The Nidec Gearbox Transmissions are the most reliable and efficient transmissions available in the market today and are the perfect solution for any application that requires a high-performance gearbox.



Τεχνικές παραμέτρους:

Φρέμα

μέγεθος

 Στάδιο

Ποσοστό

Ονομαστική ροπή εξόδου

Μέγιστη ροπή εξόδου

 Στροφή διακοπής έκτακτης ανάγκης

Ονομαστική ταχύτητα εισόδου

Μέγιστη ταχύτητα εισόδου

Επιτρεπόμενο ακτινοβολικό φορτίο

Επιτρεπόμενο αξιακό φορτίο
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]

















042





1

Μονό

 3 6 12 30 4000 8000 240 270
4 9 18 35 4000 8000 270 300
5 9 18 35 4000 8000 290 330
6 9 18 35 4000 8000 310 360
7 9 18 35 4000 8000 320 380
8 9 18 35 4000 8000 340 410
9 6 12 30 4000 8000 350 430
10 6 12 30 4000 8000 360 450
Διπλό. 15 6 12 30 4000 8000 410 540
16 9 18 35 4000 8000 420 550
20 9 18 35 4000 8000 460 610
25 9 18 35 4000 8000 490 640
28 9 18 35 4000 8000 510 640
30 6 12 30 4000 8000 520 640
35 9 18 35 4000 8000 550 640
40 9 18 35 4000 8000 570 640
45 6 12 30 4000 8000 600 640
50 9 18 35 4000 8000 620 640
60 9 18 35 4000 8000 660 640
70 9 18 35 4000 8000 690 640
80 9 18 35 4000 8000 710 640
90 6 12 30 4000 8000 710 640
100 6 12 30 4000 8000 710 640







Φρέμα

μέγεθος



Στάδιο



Ποσοστό

 Μέγιστο ακτινοβολικό φορτίο



Μέγιστο

άξιο φορτίο



Βάρος



Σωστή στιγμή αδράνειας (φ8)



Σωστή στιγμή αδράνειας (φ14)
[N] [N] [kg] [kgcm2] [kgcm2]

















042





1

Μονό

 3 710 640





0.6

 0.053 0.091
4 710 640 0.041 0.079
5 710 640 0.036 0.074
6 710 640 0.034 0.072
7 710 640 0.032 0.071
8 710 640 0.031 0.070
9 710 640 0.031 0.069
10 710 640 0.030 0.069











Διπλό.

 15 710 640











0.7

 0.035 -
16 710 640 0.038 -
20 710 640 0.034 -
25 710 640 0.034 -
28 710 640 0.038 -
30 710 640 0.030 -
35 710 640 0.034 -
40 710 640 0.030 -
45 710 640 0.034 -
50 710 640 0.030 -
60 710 640 0.030 -
70 710 640 0.030 -
80 710 640 0.030 -
90 710 640 0.030 -
100 710 640 0.030 -



Σειρά VRB Nidec Shimpo κιβώτιο ταχυτήτων Πλανητικός μειωτής κιβωτίου ταχυτήτων VRB042 0

Χαρακτηριστικά:

Ένα από τα βασικά χαρακτηριστικά του κιβωτίου ταχυτήτων Nidec Shimpo είναι το συμπαγές του μέγεθος.που διευκολύνει την εγκατάσταση και την ενσωμάτωση σε υπάρχοντα συστήματαΕίναι επίσης εξαιρετικά προσαρμόσιμο, με μια σειρά από επιλογές τοποθέτησης και σχέσεις ταχυτήτων που είναι διαθέσιμες για να ταιριάζουν σε διαφορετικές εφαρμογές.
