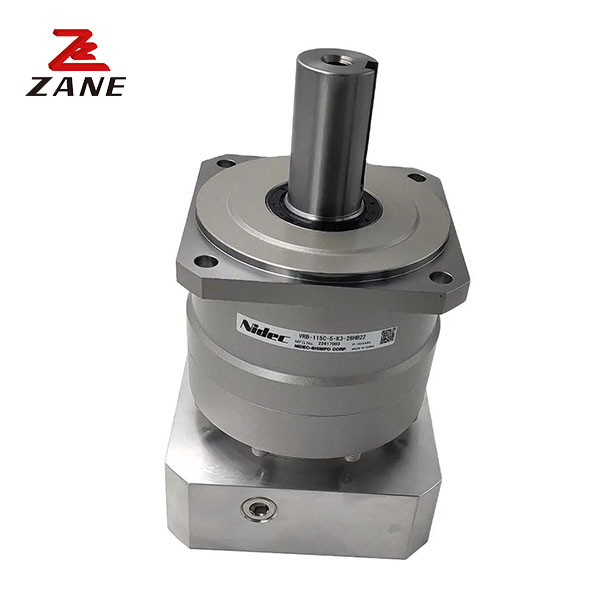

Σειρά VRB Shimpo Reducer Nidec Shimpo Transmission Κιβώτιο ταχυτήτων Planetary VRB090
  • Σειρά VRB Shimpo Reducer Nidec Shimpo Transmission Κιβώτιο ταχυτήτων Planetary VRB090
Σειρά VRB Shimpo Reducer Nidec Shimpo Transmission Κιβώτιο ταχυτήτων Planetary VRB090

Σειρά VRB Shimpo Reducer Nidec Shimpo Transmission Κιβώτιο ταχυτήτων Planetary VRB090

Τόπος καταγωγής Ιαπωνία
Μάρκα Nidec
Πιστοποίηση CE,ISO
Αριθμό μοντέλου VRB
Λεπτομέρειες προϊόντων
Ονομασία του προϊόντος:
Κιβώτιο ταχυτήτων Shimpo Nidec
Κατασκευαστής:
Nidec Shimpo
Σειρά προϊόντων:
Σειρά VRB
Βάρος (κλ):
5Kg
Μέγεθος πλαισίων:
090
Διαταγή μετατροπής:
Πλανητική
Μέγιστο ακτινωτό φορτίο:
2400N
Μέγιστο αξονικό φορτίο:
2200N
Εφαρμογή:
Εξοπλισμός αυτοματοποίησης, φωτοβολταϊκή βιομηχανία, εξοπλισμός λέιζερ
Επισημαίνω:

Σειρά VRB Shimpo Reducer

,

Nidec Shimpo Reducer

,

Nidec Shimpo Planetary Reducer

Περιγραφή προϊόντων

Περιγραφή του προϊόντος:

Κιβώτιο ταχυτήτων Nidec Shimpo

Το κιβώτιο ταχυτήτων VRB της σειράς Nidec Shimpo είναι ένα κιβώτιο ταχυτήτων υψηλής απόδοσης ιδανικό για βιομηχανικές εφαρμογές.Η σειρά VRB είναι μια ιδανική λύση για ρομποτικήΗ προηγμένη μηχανική και το σχεδιασμό της Nidec Shimpo προσφέρουν τις υψηλότερες επιδόσεις, την αξιοπιστία,και αποδοτικότητα για τις πιο απαιτητικές βιομηχανικές λύσεις κιβωτίων ταχυτήτων.



Τεχνικές παραμέτρους:

Φρέμα

μέγεθος

 Στάδιο Ποσοστό Ονομαστική ροπή εξόδου Μέγιστη ροπή εξόδου Στροφή διακοπής έκτακτης ανάγκης Ονομαστική ταχύτητα εισόδου Μέγιστη ταχύτητα εισόδου Επιτρέπεταιακτινοβολικό φορτίο Επιτρεπόμενο αξιακό φορτίο
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]

















090





1

Μονό

 3 50 80 200 3000 6000 810 930
4 75 125 250 3000 6000 890 1100
5 75 125 250 3000 6000 960 1200
6 75 125 250 3000 6000 1000 1300
7 75 125 250 3000 6000 1100 1300
8 75 125 250 3000 6000 1100 1400
9 50 80 200 3000 6000 1200 1500
10 50 80 200 3000 6000 1200 1600
Διπλό. 15 50 80 200 3000 6000 1400 1900
16 75 125 250 3000 6000 1400 1900
20 75 125 250 3000 6000 1500 2100
25 75 125 250 3000 6000 1600 2200
28 75 125 250 3000 6000 1700 2200
30 50 80 200 3000 6000 1700 2200
35 75 125 250 3000 6000 1800 2200
40 75 125 250 3000 6000 1900 2200
45 50 80 200 3000 6000 2000 2200
50 75 125 250 3000 6000 2100 2200
60 75 125 250 3000 6000 2200 2200
70 75 125 250 3000 6000 2300 2200
80 75 125 250 3000 6000 2400 2200
90 50 80 200 3000 6000 2400 2200
100 50 80 200 3000 6000 2400 2200




Φρέμα

μέγεθος



Στάδιο



Ποσοστό

 Μέγιστο ακτινοβολικό φορτίο



Μέγιστο

άξιο φορτίο



Βάρος

Σωστή στιγμή αδράνειας (φ8)

 Σωστή στιγμή αδράνειας (φ14)



Συναλλακτική τιμή (φ)

 Σωστή στιγμή αδράνειας)
[N] [N] [kg] [kgcm2] [kgcm2] [kgcm2] [kgcm2]

















090





1

Μονό

 3 2400 2200 3.7 - 0.72 1.2 3.2
4 2400 2200 - 0.49 0.95 3.0
5 2400 2200   0.40 0.86 2.9
6 2400 2200 - 0.36 0.82 2.8
7 2400 2200 - 0.32 0.79 2.8
8 2400 2200 - 0.31 0.77 2.8
9 2400 2200 - 0.29 0.76 2.8
10 2400 2200 - 0.29 0.75 2.8











Διπλό.

 15 2400 2200 4.2 0.13 0.28 0.72 -
16 2400 2200 0.15 0.30 0.74 -
20 2400 2200 0.13 0.28 0.72 -
25 2400 2200 0.12 0.28 0.71 -
28 2400 2200 0.14 0.29 0.73 -
30 2400 2200 0.10 0.25 0.70 -
35 2400 2200 0.12 0.27 0.71 -
40 2400 2200 0.099 0.25 0.70 -
45 2400 2200 0.12 0.27 0.71 -
50 2400 2200 0.098 0.25 0.69 -
60 2400 2200 0.098 0.25 0.69 -
70 2400 2200 0.097 0.25 0.69 -
80 2400 2200 0.097 0.25 0.69 -
90 2400 2200 0.097 0.25 0.69 -
100 2400 2200 0.097 0.25 0.69 -

Σειρά VRB Shimpo Reducer Nidec Shimpo Transmission Κιβώτιο ταχυτήτων Planetary VRB090 0

Σειρά VRB Shimpo Reducer Nidec Shimpo Transmission Κιβώτιο ταχυτήτων Planetary VRB090 1

Χαρακτηριστικό:

Το κιβώτιο ταχυτήτων Nidec Shimpo έχει σχεδιαστεί για να παρέχει υψηλή ροπή σε χαμηλές ταχύτητες, καθιστώντας το ιδανικό για εφαρμογές που απαιτούν την ανύψωση βαρέων φορτίων ή τη μετακίνηση μεγάλων φορτίων.που σημαίνει ότι μπορεί να συμβάλει στη μείωση της κατανάλωσης ενέργειας και των λειτουργικών δαπανών.
